ALLÉGER / SIMPLIFIER SON ENSEMBLE



Inventor permet de simplifier les géométries en utilisant l’outil enveloppe (on utilise seulement l’enveloppe extérieure des géométries, on peut également filtrer les congés et perçages)

Dans quel cas utiliser la méthode :

  • Supprimer la propriété intellectuelle afin que le modèle puisse être partagé avec les clients sans possibilité de rétro-ingénierie.
  • Améliorer les performances (visualisation, temps d’ouverture, taille des fichiers)

Utilisation fortement recommandée pour les grands ensembles avec l’avantage majeur de garder les liens pour une mise à jour ultérieure (mise à jour manuelle, non automatique)

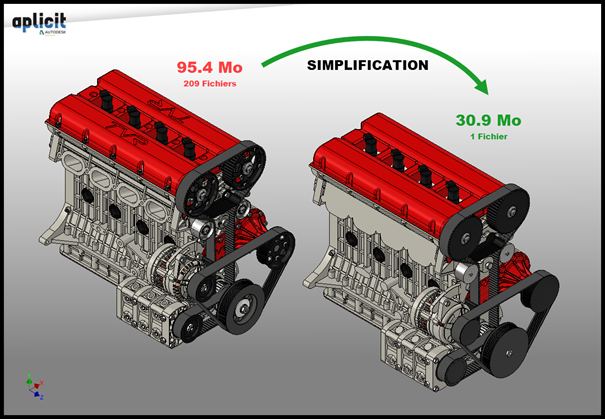

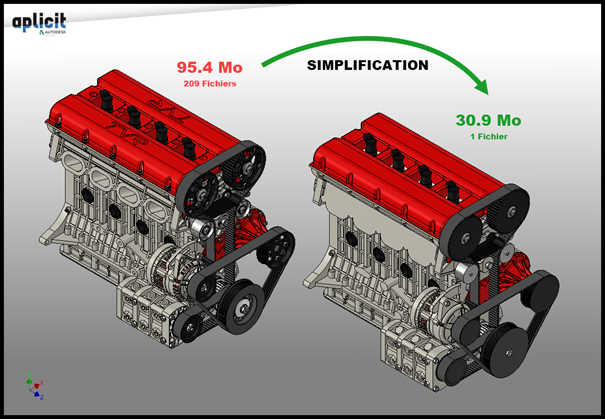

simplification

Exemple de simplification, la réduction de la taille des fichiers peuvent varier en fonction des paramètres choisis.

Ne pas hésiter à essayer les différents paramètres, vous pourrez mettre à jour l’enveloppe si le rendu n’est pas concluant.



PROCÉDURE

Commencer par mettre à jour les propriétés physiques de l’ensemble, avant de créer la pièce d’enveloppe

Création de représentation substitut dans l’assemblage :

Onglet Assembler groupe de fonctions Simplification, cliquez sur Image5



ONGLET COMPOSANTS


Représentations :

Sélectionner la vue, position, niveau de détail qui vous intéresse.

Si vous souhaitez que le composant d’enveloppe reste associatif à la vue de conception en cours d’utilisation, cochez la case Image26

Supprimer des pièces :

Si activé, les pièces dont les mesures sont inférieures ou égales à la valeur spécifiée seront supprimées.

Inclure des composants :

Affichage :

Affiche visuellement les pièces qui seront « inclus » ou « exclus » lors de la création de l’enveloppe.

Dans l’exemple ci-dessus, l’affichage est en affichage exclus.

Sélection :

Sélection pièce Image7, Sélection ensemble Image8, Sélection occurrence Image9

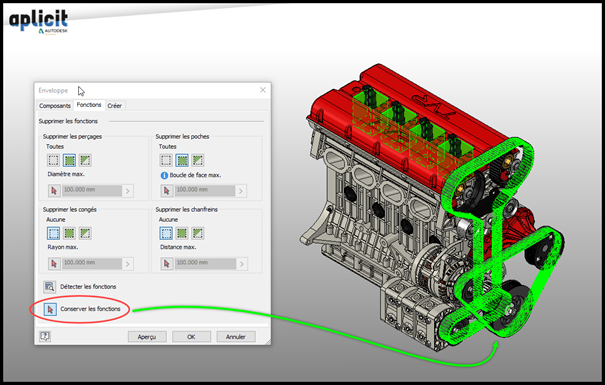

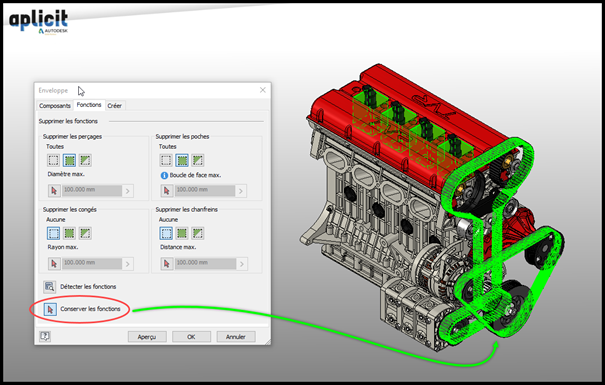

ONGLET FONCTIONS


Supprimer / conserver des fonctions :

Image11 Ne rien supprimer, Image12 Tous supprimer, Image13 supprimer par valeur Image14

Dans exemple ci-dessus les fonctions en vert ont été conservées

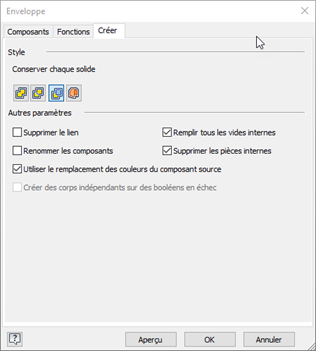

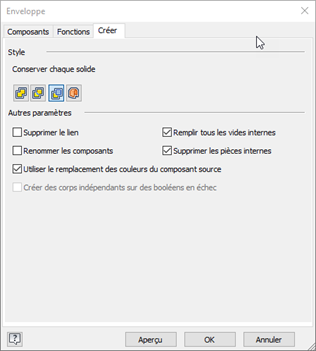

ONGLET CRÉER


Styles :

Image16 Solide sans arêtes visibles entre les faces

Image17 Solide avec arêtes visibles entre les faces

Image18 Multi-Solide (corps unique pour chaque pièce de l’ensemble)

Image19 Surfacique composite. Cette option permet d’obtenir le meilleur temps de calcul et un fichier de plus petite taille sur disque.

Autres paramètres :

Image20 Désactive définitivement les mises à jour et supprime l’associativité.

Image21 Remplace les noms / numéros des pièces par des valeurs génériques.

Image22 Si la case est cochée, l’apparence est conservée

Image23 Rempli les pièces dont la géométrie est semblable à une enceinte

Image24 Supprime les pièces contenues dans une enceinte fermée



Pour finir, copier les propriétés physiques dans la pièce d’enveloppe générée (.ipt)

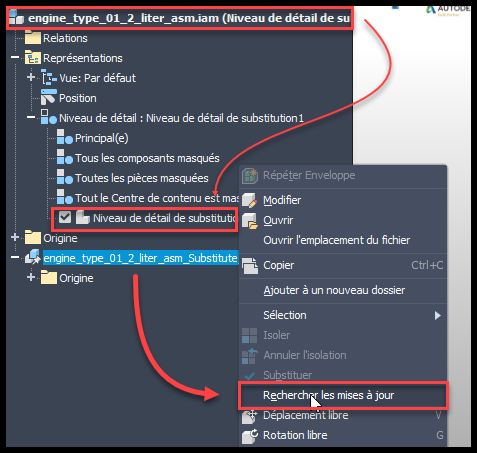

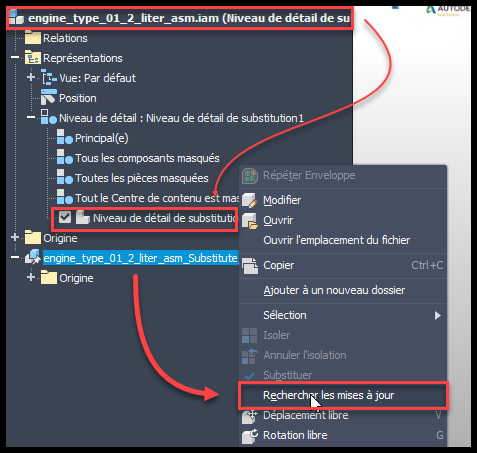

MISE A JOUR


Vous pourrez mettre à jour l’enveloppe si le rendu n’est pas concluant ou si vous avez modifié l’ensemble lié. Rechercher les mises à jour, ré ouvre le panneau enveloppe.
