Comment créer un lien analytique entre deux murs sous Autodesk Revit ?
Comment créer un lien analytique entre deux murs ?
Dans Autodesk Revit, il est possible d’obtenir un modèle analytique à partir des différents éléments structurels de la maquette (murs, poteaux, sols, poutres et fondations), sous certaines conditions.
Avant d’exporter le modèle analytique vers un logiciel de calcul de descente de charges, vous aurez surement besoin d’effectuer des corrections à l’aide de la fonction « Réglage analytique ». Celles-ci peuvent être de différentes natures : Jonction de mur, suppression des ouvertures, lien analytique, etc...
Nous avons vu dans un article précédent comment gérer les décaissés de dalles, dont voici le lien : Gestion des décaissés de dalles
Nous allons maintenant voir comment créer lien analytique entre deux nœuds afin de simplifier le modèle à barre.
Prenons le cas d’un mur avec un décroché que l’on souhaite négliger (par exemple, 30 cm au droit d’une gaine de service généraux).
Dans ce cas, nous allons préférer faire filer le mur analytique plutôt que de lui faire suivre le réel tracé des voiles.
Pour procéder à cette modification :

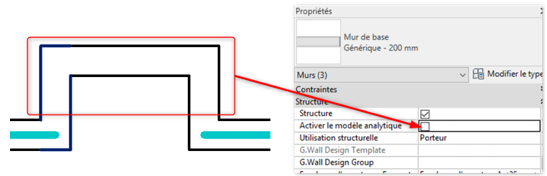

- Sélectionnez les murs du décroché
- Décochez la case « Activer le modèle analytique»
- Sélectionnez un mur analytique (en utilisant la touche tabulation)

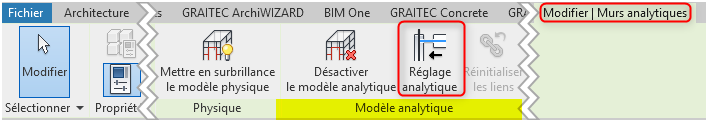

- Onglet « Modifier/Sols Analytique», Fenêtre « Modèle analytique », Fonction « Réglage Analytique »
- Cliquez sur « Lien analytique»
Un petit symbole de chaîne apparaît sous votre souris

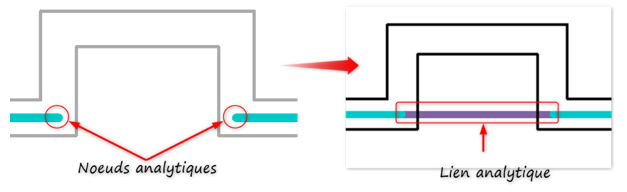

- Cliquez sur le nœud du premier mur (situé à l’extrémité de ligne analytique)
- Cliquez sur le nœud du second mur
- Validez en cliquant sur «Terminer »
Cela va générer un lien analytique simulant un mur filant sans décrocher comme sur la figure de droite.
A bientôt sur le blog Aplicit.
