Archicad possède un outil très pratique permettant d’obtenir des têtes de mur avec retournement de couches en quelques clics.

L’outil se trouve de de groupe d’outils Autre.

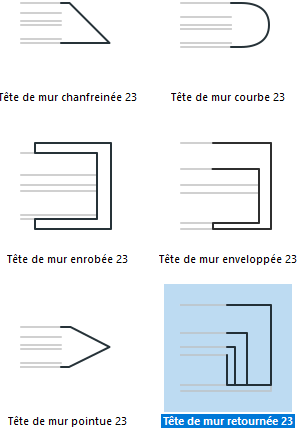

Plusieurs formes de tête de mur sont possibles. Il n’y a qu’à choisir :-) puis cliquer sur l’extrémité du mur.

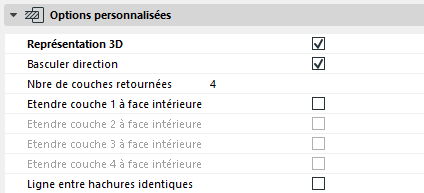

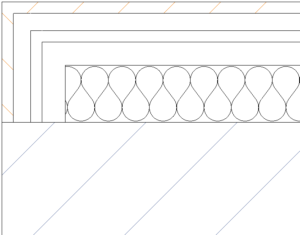

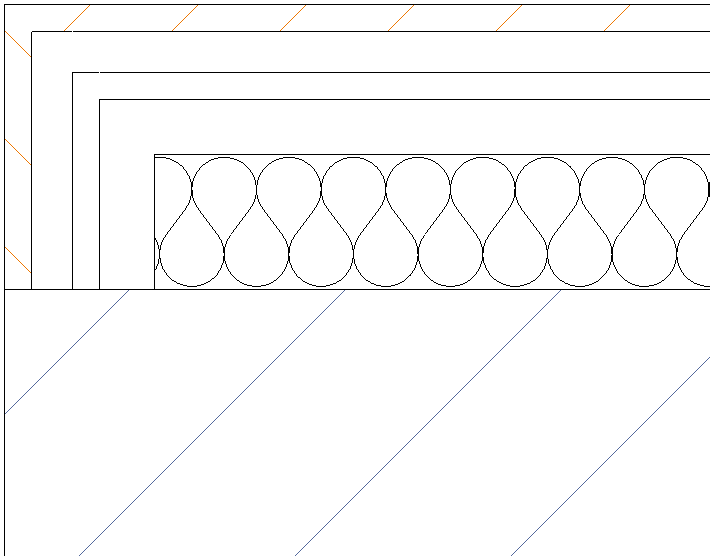

Pour un retournement perpendiculaire au mur (Tête de mur retournée), dans les propriétés nous pouvons choisir :
- Si le retournement s’applique à toute la hauteur du mur ou seulement une partie

- Le sens du retournement : cocher ou décocher Basculer direction

- Le nombre de couches à retourner (jusqu’à 4)
- Jusqu’où chaque couche se retourne.

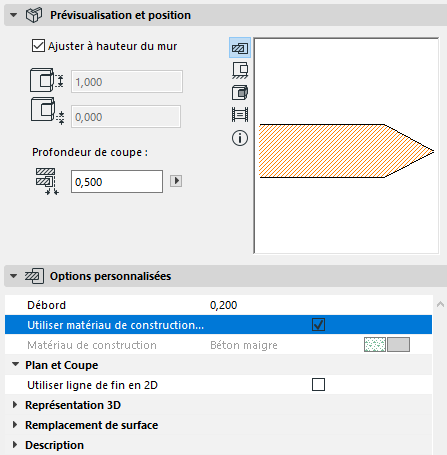

Pour les têtes de mur Chanfreinée, Courbe et Pointue, nous pouvons également choisir la profondeur du débord et le matériau à utiliser.

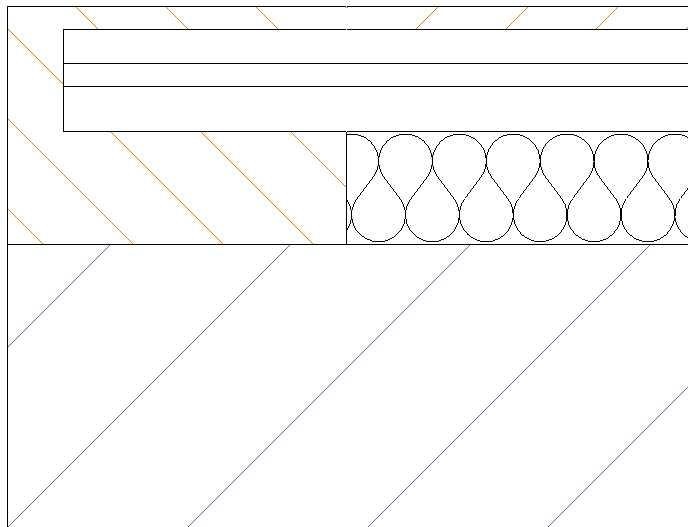

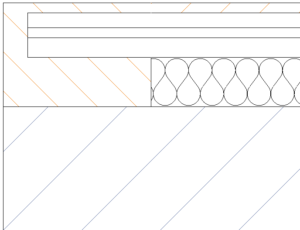

Les têtes de mur Enveloppée et Enrobée permettent de choisir un matériau pour faire la tête de mur qui sera appliqué soit dans l’emprise du mur (Enrobé) :

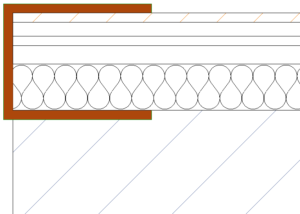

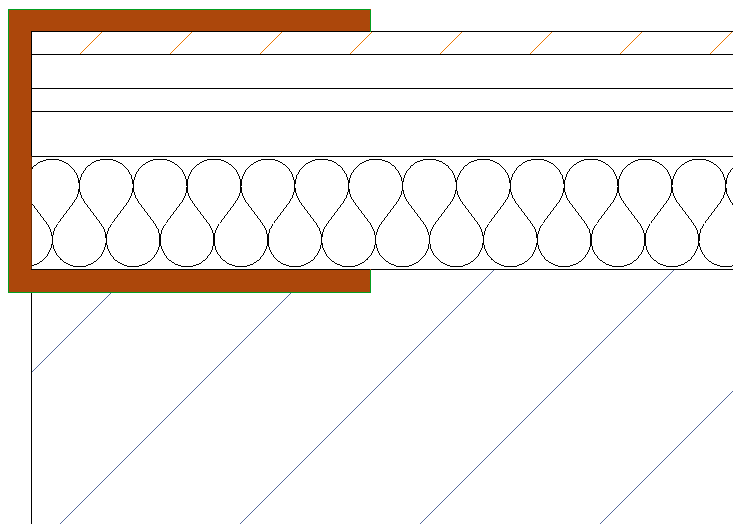

Soit autour du mur (Enveloppé) :

A bientôt sur le blog Aplicit !
