Moldflow : Comment modifier le plan de joint pour le calcul de force de verrouillage ?

Par défaut le plan du calcul de force de verrouillage est le plan X-Y. Cependant en fonction de l’orientation de la pièce lors de l’importation, il est possible que le plan de joint ne soit pas le plan X-Y. Dans ce cas le résultat force de verrouillage sera faux.

Dans ce cas il y a deux possibilités :

  1. Modifier l’orientation de la pièce sur moldflow à l’aide de l’outil « rotation » :

Une image contenant capture d’écran, texte, ligne, logiciel

Description générée automatiquement

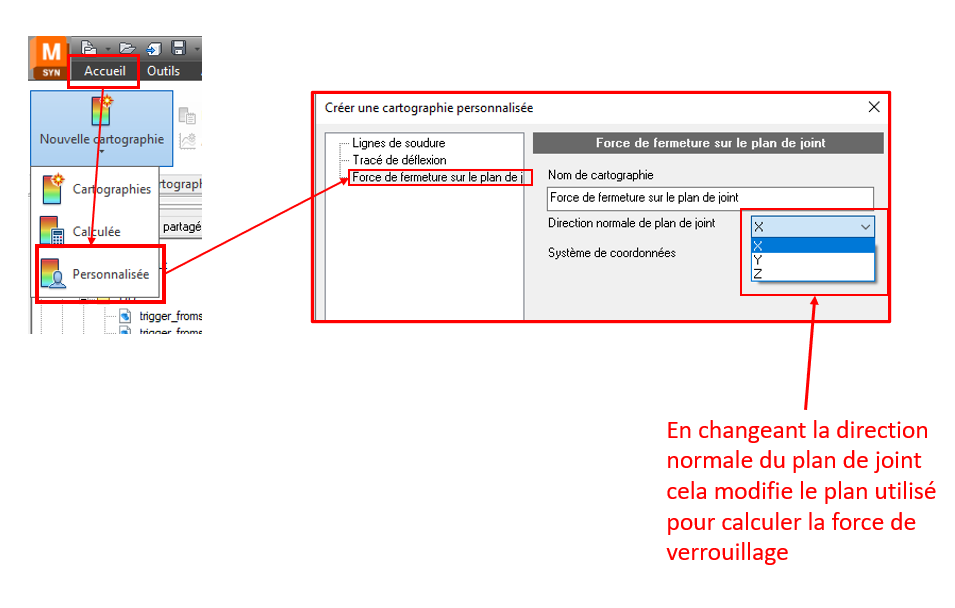

  1. Une fois le calcul lancé, il est possible de modifier le plan qui calcule la force de verrouillage avec la manipulation suivante :

Une image contenant texte, capture d’écran, diagramme, Police

Description générée automatiquement

Pour toutes précisions supplémentaires, n’hésitez pas à nous contacter à notre Adresse support : support@aplicit.com
