Autodesk Revit

Nouveauté 2020 .2 : le point d’ « origine interne »

Le point d’origine interne est le point d’origine du système de coordonnées interne au fichier REVIT. Tous les objets du projet sont situés par rapport à ce point..

Celui-ci est fixe et ne peut être déplacé.

Le point d’origine interne n’est pas à proprement parlé nouveau mais que l’on puisse le voir l’est. 2020-02-17_17h33_58

Au départ le point de base, le point topographique et le point d’origine sont placé au même endroit.

Le point de baseGUID-FE3BFDCF-B283-4651-AD12-DDFE4EEDE68F est l’origine du système de coordonnées du projet

Le point topographique GUID-DD2D07D8-FF22-41F8-9782-3830BF008E6E est l’origine du système de coordonnées partagés.

(Pour plus d’information à ce sujet)

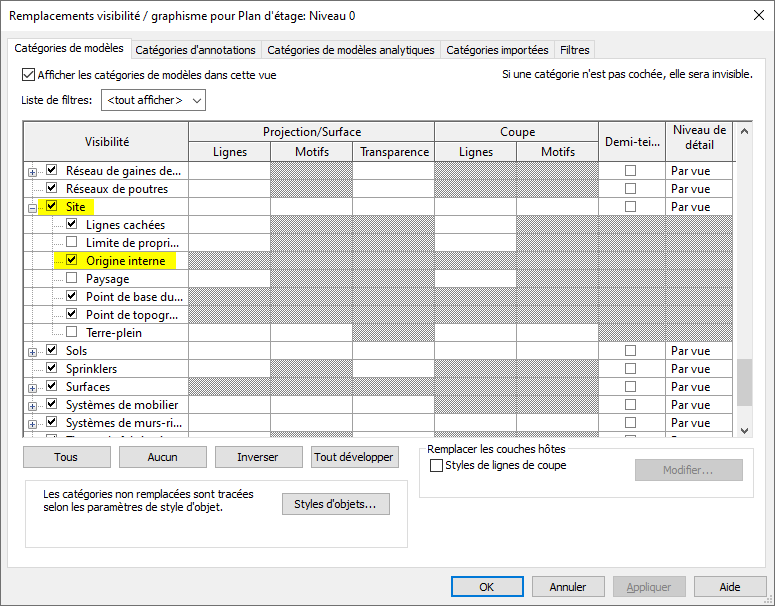

Cliquer sur « Origine interne » dans la catégorie « site » pour visualiser l’origine interne dans n’importe quelle vue.

2020-02-18_11h49_28

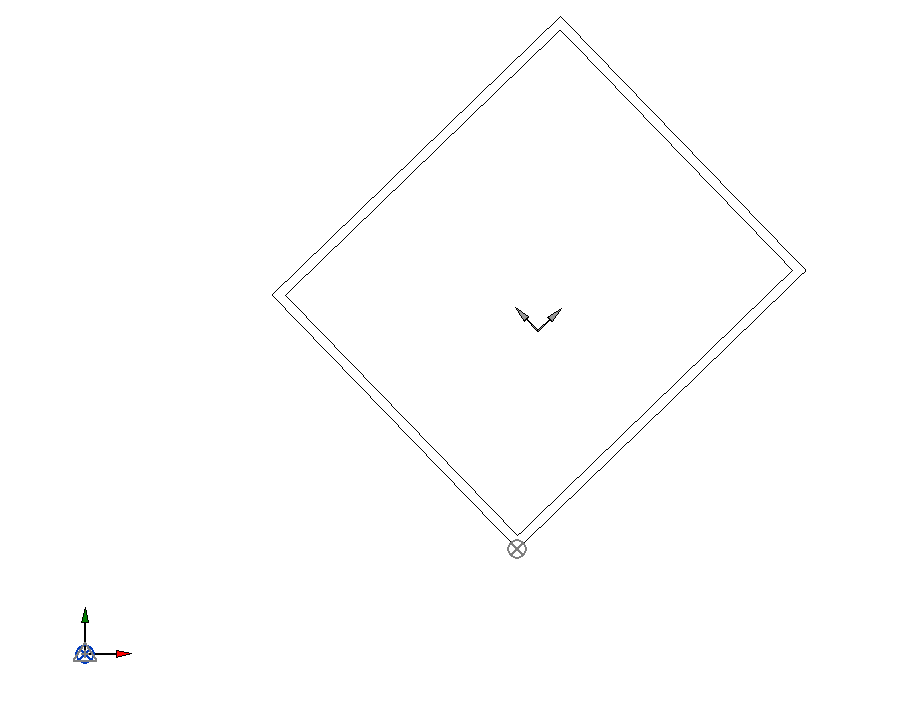

Autre nouveauté ces points sont visible même dans un fichier lié ce qui permet de mieux comprendre comment le projet se place par rapport à un autre :



2020-02-18_11h52_23

Dans cet exemple le fichier étant lié « à l’emplacement partagé, les points topographique sont confondus.

A bientôt sur le blog Aplicit!
