Organiser les nomenclatures dans l'arborescence

Revit 2018 ou ultérieur

Dans un projet important, il peut arriver d'avoir énormément de nomenclatures qui provoquent une gêne dans la navigation de l'arborescence et peut faire perdre beaucoup de temps à l'utilisateur.

Arbo

Depuis Revit 2018, il est possible de résoudre ce problème de la même manière que pour les feuilles ou les vues :

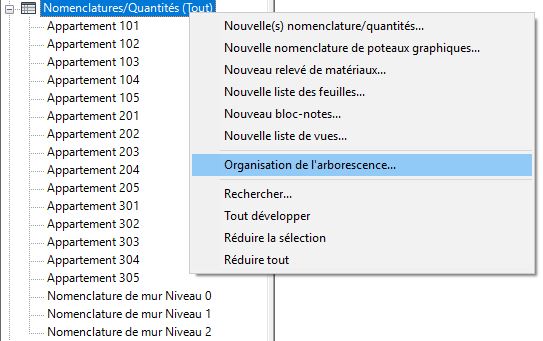

Pour accéder au menu de personnalisation de l'arborescence, il faut faire un clic droit sur "Nomenclatures/Quantités (Tout)" puis cliquer sur "Organisation de l'arborescence..."

1

Par défaut, l'arborescence est défini par l'organisation "Tout". Il n'est pas possible de le modifier. Il faut donc créer une nouvelle organisation avec le nom de son choix. Ici "Personnalisée".

2

Il est maintenant possible de définir un filtrage pour masquer des nomenclatures ou de faire un regroupement.

Le plus courant sera de faire un regroupement par "Catégorie".

3 4

Il est à noter que l'on peut faire une suite de "regroupement" afin de créer des sous-sections. On peut imaginer de regrouper ensuite par niveaux ou si l'on préfère regrouper d'abord par niveaux et ensuite par catégorie.

Ensuite il faut sélectionner l'organisation créée :

5

On obtient le résultat suivant :

6

On peut aussi créer au delà des paramètres proposés par défaut des paramètres personnalisés pour organiser l'arborescence en passent par des paramètres de projet :

7

Ce paramètre sera forcement d’occurrence pour les nomenclatures (il en va de même pour les vues et les feuilles).

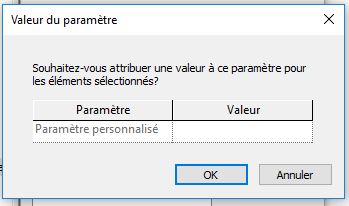

Ensuite il faut définir une valeur par défaut.

8

Si cette valeur est la même partout ou qu'une valeur est prépondérante, on peut la renseigner directement dans ce tableau pour éviter de le faire manuellement.

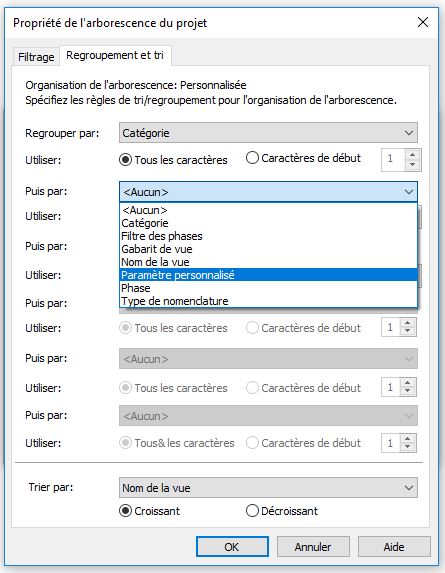

On retrouve bien ensuite le paramètre parmi ceux proposés pour l'organisation.

9
