Percement de mur rideau avec une menuiserie de mur maçonné dans Revit

Vous pouvez utiliser tout type de mur comme panneau de mur-rideau.
Cette possibilité est très utile lorsqu’on a un bardage réalisé en mur-rideau et que l’on souhaite que nos ouvertures (fenêtres et portes) percent à la fois le mur maçonné et le mur rideau.

En effet la fonction « Attacher » que l’on a vu dans cet article Comment percer 2 murs avec une menuiserie dans Revit ne fonctionne pas entre un mur et un mur rideau, excepté quand le panneau de mur rideau est un mur.

Une fois le quadrillage du mur rideau placé de manière à correspondre à l’ouverture, il suffit de remplacer le panneau devant l’ouverture par un mur puis d’attacher le mur maçonné au panneau mur.
Il est ensuite facile de déplacer l’ouverture dans les 2 murs en sélectionnant simultanément la fenêtre et les lignes de quadrillages qui la bordent.

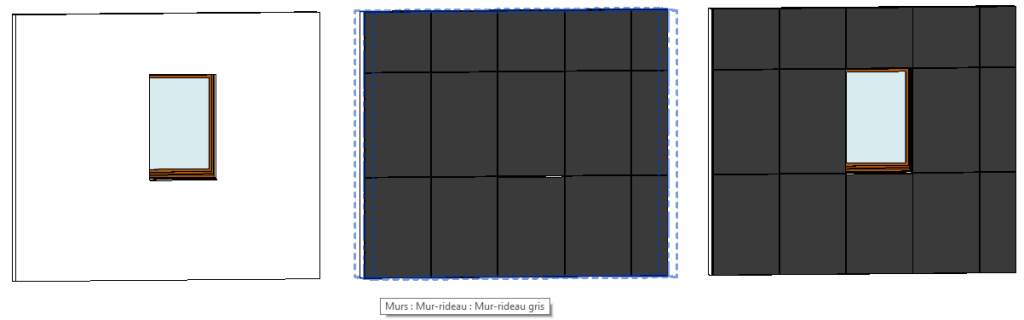

Percement de mur rideau

A bientôt sur le blog Aplicit !
