Comment utiliser un plan de coupe Revit

ou comment couper dans des menuiseries placées à différents niveaux?

Lorsqu’un bâtiment possède des demi-niveaux, les ouvertures (portes, fenêtres) ne sont pas toujours visibles sur le plan d’étage.
Le plan de coupe permet de voir toutes les ouvertures d’un plan d’étage.

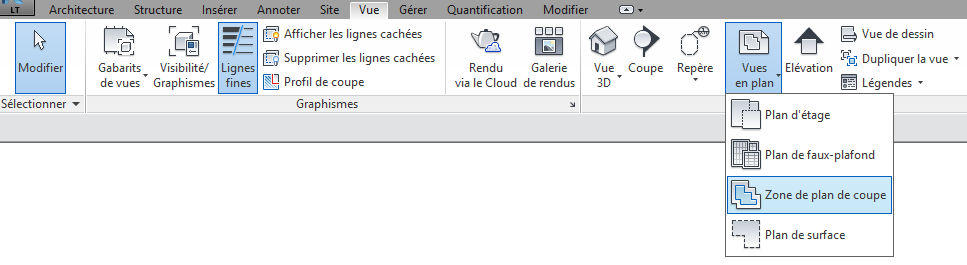

1/ Dans le plan d’étage désiré, sélectionner l’outil zone de coupe
Onglet Vue > Vues en plan > Zone de plan de coupe
plan de coupe Revit



2/ Délimiter la zone de plan de coupe sur le plan d’étage
Dessiner la limite pour la zone de plan de coupe à l’aide de lignes, de rectangles ou de polygones
plan de coupe Revit

3/ Modifier la hauteur du plan de coupe
Dans les propriétés ou dans l’onglet Modifier > Cliquer sur « Plage de la vue » > Modifier la valeur du plan de coupe
plan de coupe Revit

Les ouvertures de chaque demi-niveau sont ainsi visibles dans le niveau d’étage.

plan de coupe Revitplan de coupe Revit

A bientôt sur le blog Aplicit!
