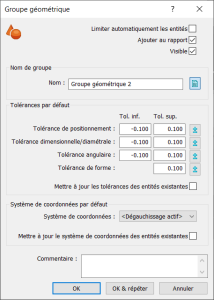

Dans PowerInpect, créer un groupe géométrique Image1


Une fois le groupe géométrique fait, créer par exemple un plan à palper Image3

La fenêtre suivante va apparaître :


Cliquer sur OK.

Puis aller dans le ruban Rapport :


Dans les options éléments, cliquer sur Impression personnalisée Image6

La fenêtre suivante va apparaître :


Dans cette fenêtre, nous allons définir tous les éléments nécessaires à l’enregistrement du rapport de contrôle.

1°) Choisir l’emplacement de l’enregistrement des rapports de contrôle comme ci-dessous :

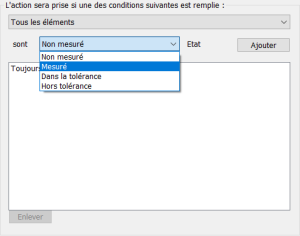

2°) Choisir à quel moment le rapport doit s’enregistrer comme ci-dessous :


Puis cliquer Ajouter


La zone correspondant à l’action sera modifiée comme ci-dessous :


La gamme de palpage va comporter votre plan à palper et votre impression personnalisée :


Lancer maintenant le palpage du plan cliquant sur mesurer Tout Image13

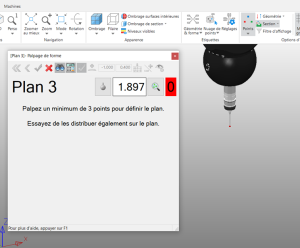

La fenêtre de palpage de plan apparaît :


Une fois les points du plan palpés, cliquer sur Valider :


Sur votre disque dur à l’endroit que vous avez défini comme répertoire d’enregistrement, vous trouverez le rapport enregistré au format *.mht :
