  1. Fonctions des icones de niveau

Les icones attribuées aux niveaux ont chacune une fonction particulière utile pour la visibilité, la définition et la vérification des collisions dans une inspection.

  • L’icone « Ampoule »

° Jaune -> CAO entièrement affichée

° Grise -> CAO entièrement éteinte

° Orange -> CAO partiellement affichée ( une ou plusieurs surfaces sont cachées)

L’affichage des niveaux est utile par exemple pour ajouter une image dans le rapport de contrôle et que l’on ne veut pas afficher certaines parties du modèle, comme le bridage par exemple.

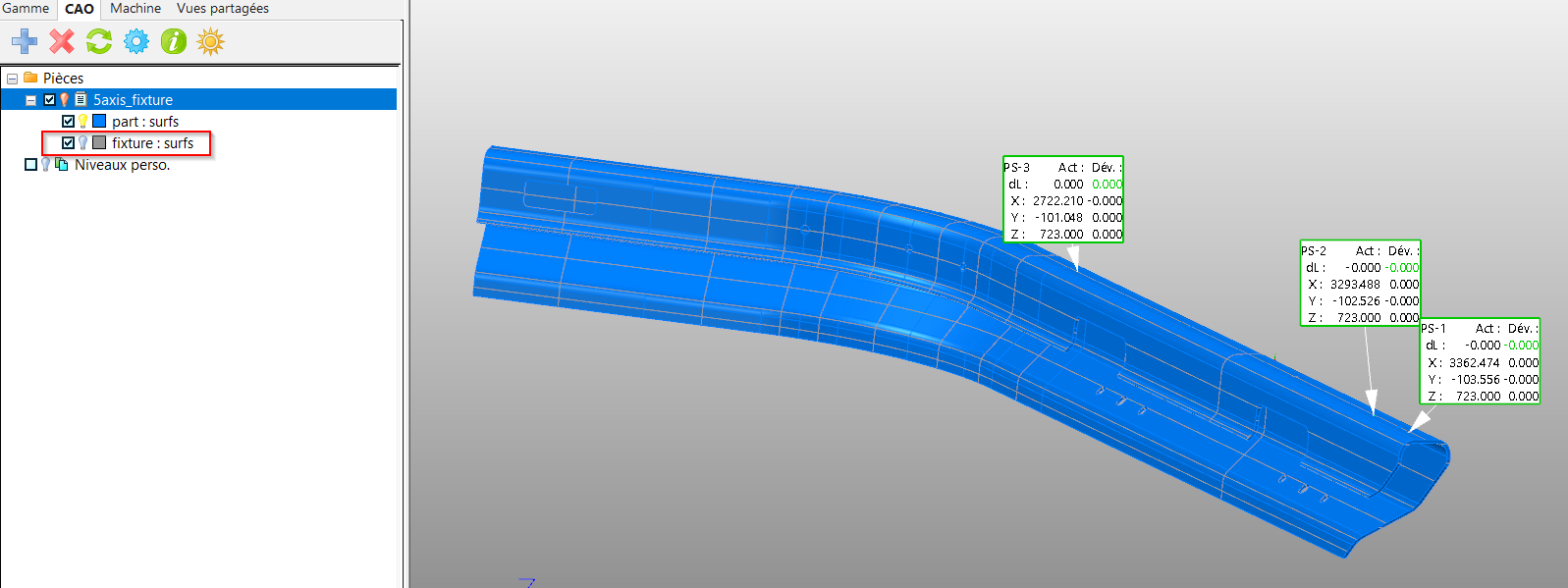

Exemple : Session d’inspection avec bridage affiché

Une image contenant texte Description générée automatiquement

Exemple : Sans les bridages pour une capture d’écran ajoutée au rapport

  • L’icone « carré » :

° Le modèle est actif pour l’inspection

° Le modèle est Inactif pour l’inspection

° Le modèle est partiellement actif

Cette fonction est utile pour désactiver un modèle que l’on veut extraire de l’inspection, comme par exemple, un brut matière ou une surface inutile.

Exemple de projection de points en fonction des niveaux actifs

  • Points palpés mais non projetés sur la surface finie

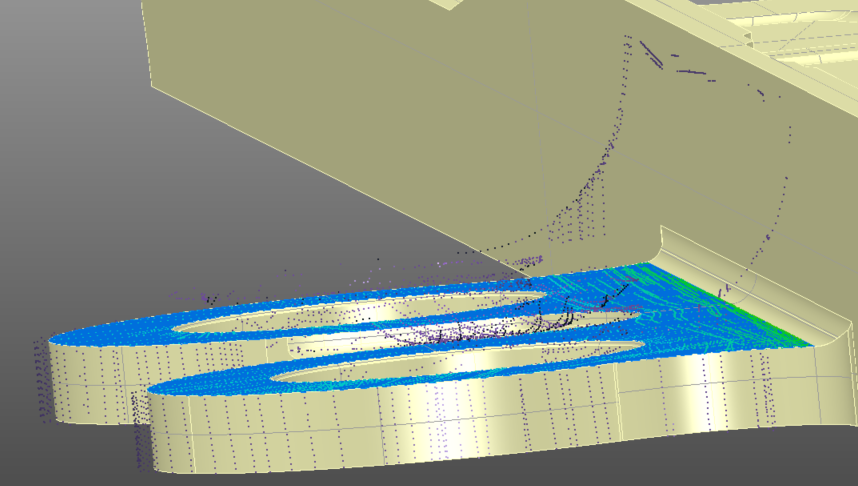

  • Points projetés avec tous les niveaux actifs

Une image contenant texte Description générée automatiquement

Les points sont projetés sur l’ensemble des niveaux

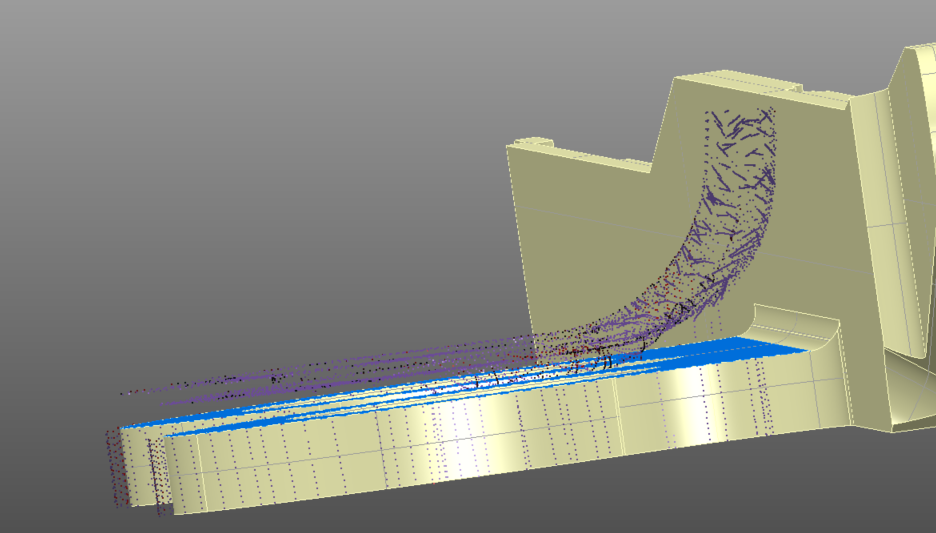

  • Points projetés sur le Niveau « Oreilles » seul

Une image contenant texte Description générée automatiquement

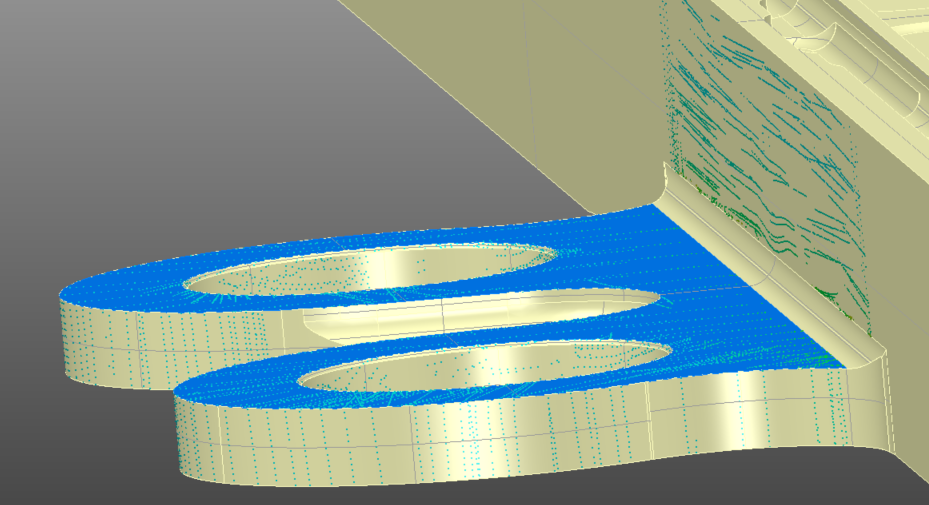

Les Points sont uniquement projetés sur les surfaces acquises dans le niveau « Oreilles »

Les points qui se trouvent en dehors du niveau ne sont pas projetés.

  • L’icone « Etoile »

Elle concerne uniquement les inspections CNC ou OMV et affiche si les collisions ont été entièrement, partiellement ou non vérifiées

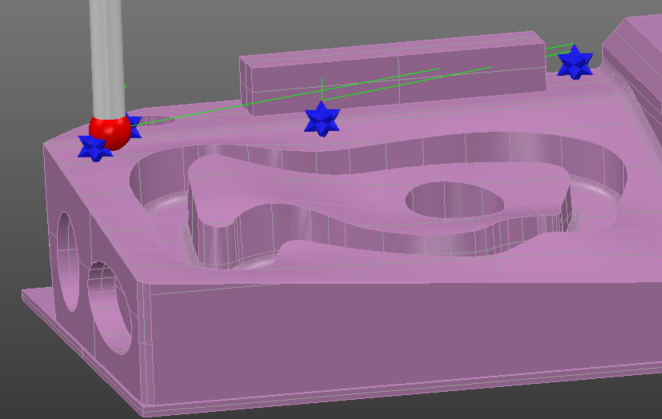

Si un modèle CAO n’est pas vérifié , lors de la simulation du parcours d’outils, les points de palpage s’affichent en forme de flocons bleus et aucun message d’erreur ne s’affiche lors de la simulation

Une image contenant rose Description générée automatiquement

Pour sécuriser le parcours et afficher les points de collision

Sélectionner l’icone « Niveaux de vérification » dans l’onglet Parcours du palpeur

Activer la vérification de collisions du ou des niveaux , les points de palpages redeviennent une sphère rouge.

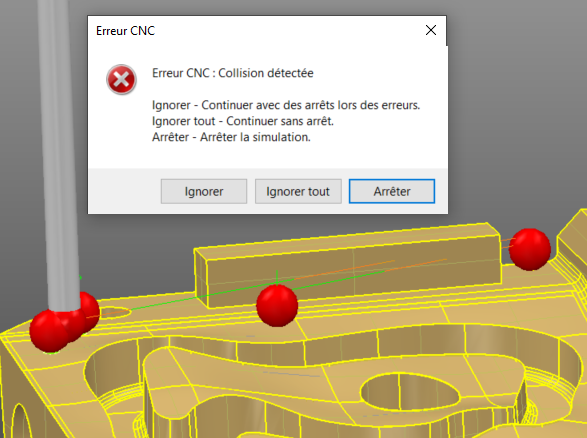

Simuler à nouveau le parcours d’outil et cette fois-ci, un message de collisions s’affiche bien

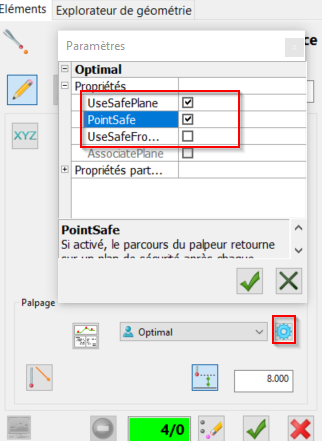

La sécurisation du parcours se fera en modifiant les paramètres de déplacement du palpeur dans l’édition du parcours.

Une image contenant texte, intérieur Description générée automatiquement
