PowerMill: Bad Surfaces

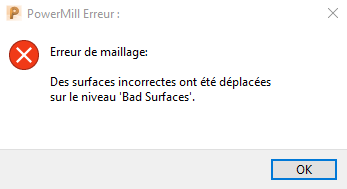

Lorsque vous lancez un premier calcul sur un projet, ce message d’erreur peut apparaitre :
Ce message est dû à une mauvaise relimitation de surface.
PowerMill crée alors un niveau pour isoler les surfaces mal relimitées.
Pour pouvoir lancer le calcul, il faudra supprimer ces Bad surfaces.
Il est très probable que la surface supprimée crée un trou dans votre modèle.
Il faudra alors recréer ces surfaces avec une CAO comme PowerShape pour boucher ce trou ou éditer la relimitation de surfaces via Modélisation de surface de PowerMill.
- Supprimer la surface :

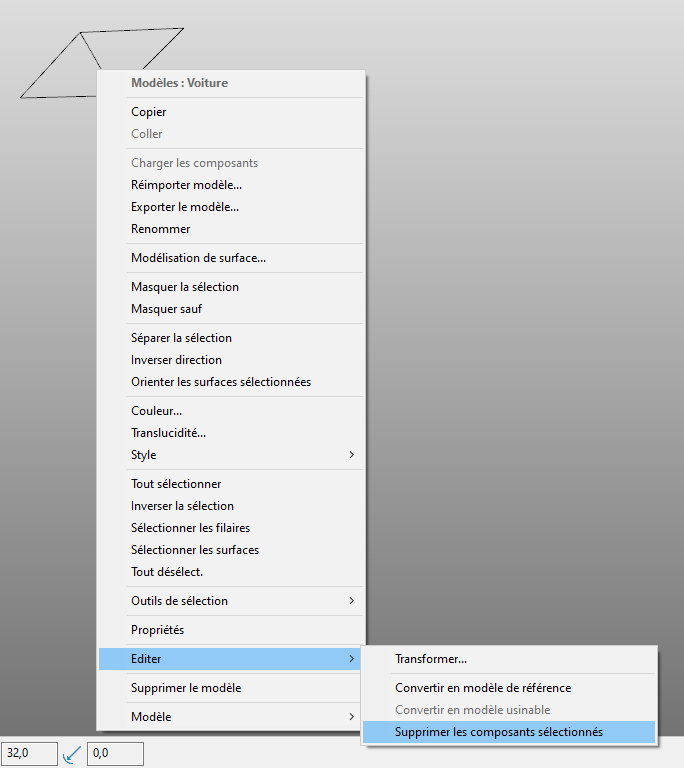

Sélectionner l’élément puis faire un clic droit sur la « bad surface », Editer > supprimer le composant sélectionné.
- Editer la relimitation de surfaces via Modélisation de surface

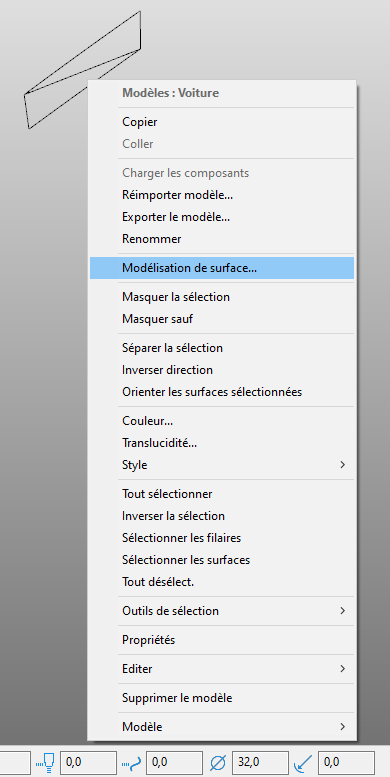

Sélectionner l’élément puis faire un clic droit sur la « bad surface », Modélisation de surface…
Le message suivant apparait : sélectionner oui
Remilitez correctement votre surface à l’aide de l’outil de relimitation
Une fois la surface relimitée correctement, valider la modification avec la virgule verte.
Vous pouvez maintenant déplacer votre surface dans le niveau que vous souhaitez et ainsi supprimer le niveau « Bad Surfaces »
Le calcul de votre stratégie peut être lancé correctement !
