PowerMill : que faire si les surfaces du parcours d'outil de finition affichent des facettes

Problème :

Malgré une tolérance faible, après usinage sur la machine, les surfaces du parcours d'outil de finition affichent des facettes.

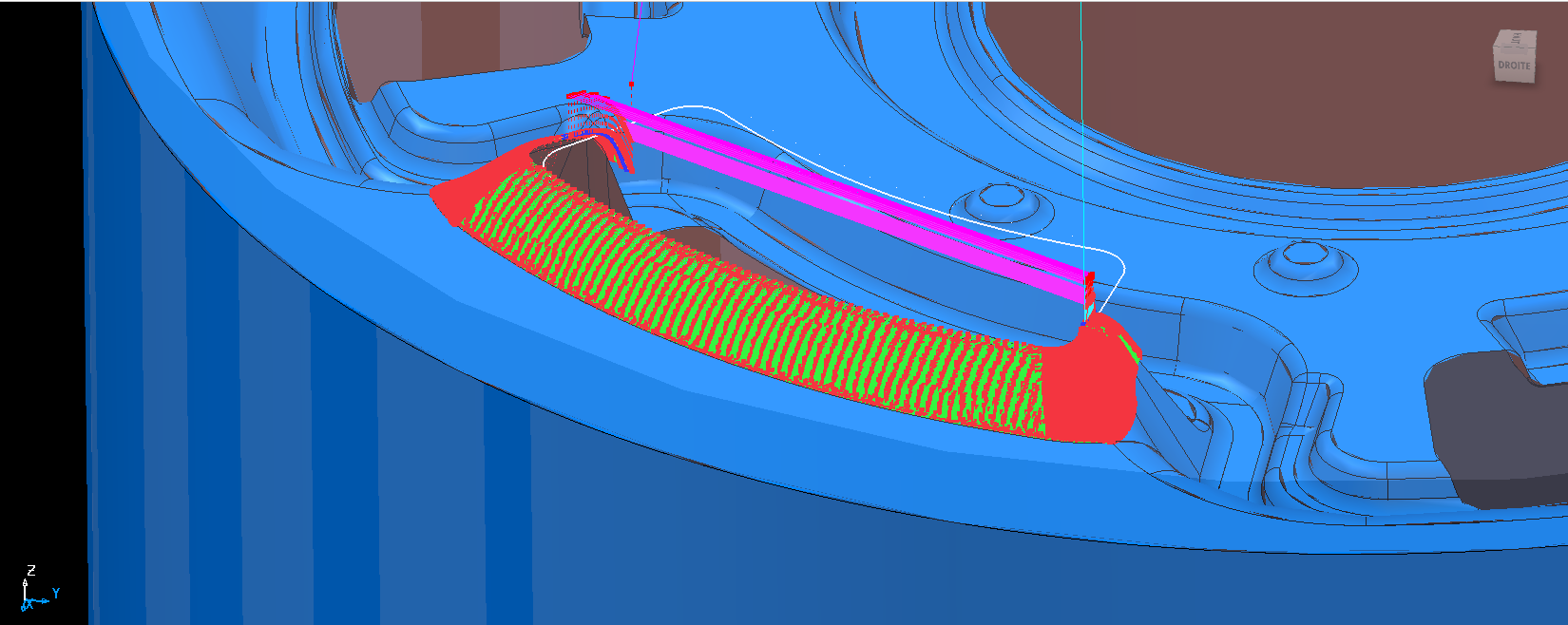

Pour voir la cause et améliorer l’usinage, on doit tout d’abord faire apparaitre les points

Dans le menu parcours d’outil /points

Puis, à l’aide du menu répartition des points dans la technologie de l’usinage, on va pouvoir le rendre plus homogène

Il est aussi nécessaire de faire une analyse en mesurant l’espacement des points dans une zone assez homogène

Dans le cas ci-dessus on a un résultat de 0.009 à 0.02

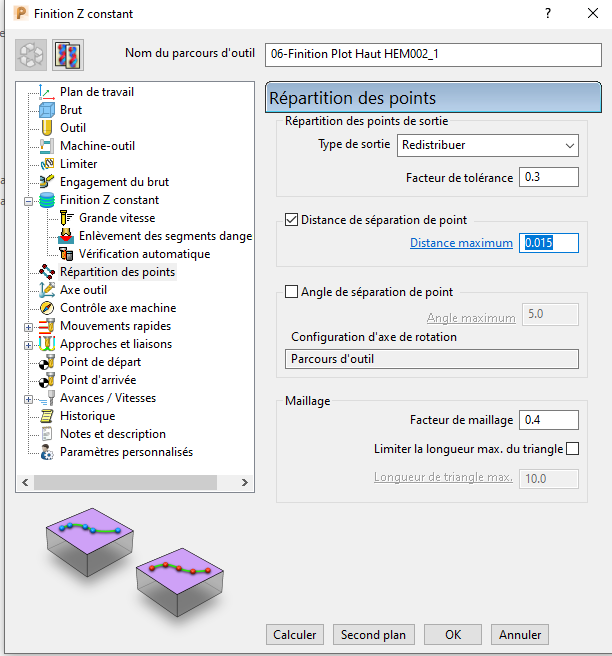

Dans le tableau répartition des points, modifier type de sortie en redistribuer cocher distance de séparation de points et dans distance maximum mettre la valeur de 0.01 (obtenu après mesure), puis exécuter

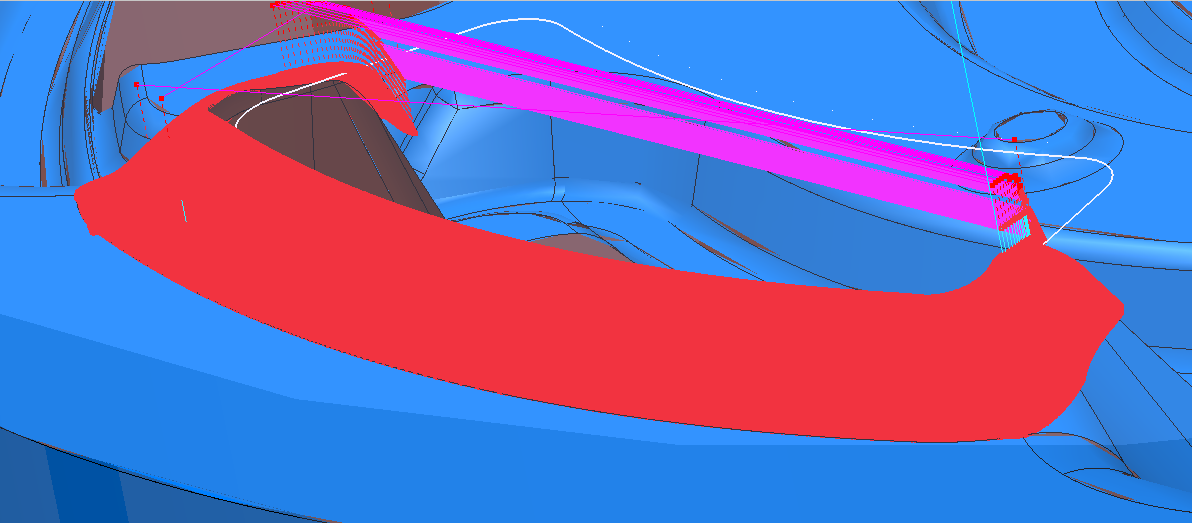

Cette opération peut augmenter le temps de création du parcours mais réduit le temps sur la machine-outil car l’enchainement sera plus fluide et l’état de surface sera amélioré.

Cependant cette option est adaptée pour les machines-outils qui peuvent gérer un grand nombre de points.
