POWERMILL : Importation en modèle / surface de référence / bride

PowerMill permet d’importer des éléments en tant que modèle, surface de référence ou bride :

Nous allons voir l’importance de toutes ces importations.

Importer modèle :

C’est la principale importation. Tout ce que vous importerez sera considéré comme surface à usiner et pris en compte lors des contrôles collision.

Le logo « modèle » est représenté par un solide cubique avec perçage. Celui du niveau : par 2 plans cyan et un jaune au centre.

Importer les surfaces de référence :

On utilisera essentiellement cette importation pour les surfaces guides telles que pour la stratégie « Projection de surface ». Tout élément importé dans ce mode et mis par défaut en ignoré dans le tableau des surépaisseurs. Ils ne seront jamais considérés comme éléments à usiner ni même pris en compte pour les contrôles collision quel que soit la stratégie utilisée.

Sur le logo « surfaces de référence » est rajouté une flèche pour le différencier du logo « modèle ». Celui du niveau reste identique.

Il est possible de transformer un modèle usinable en modèle de référence avec un clic droit sur le modèle -> Editer -> Convertir en modèle de référence.

Ou de transformer un modèle de référence en modèle usinable avec un clic droit sur le modèle -> Editer -> Convertir en modèle usinable.

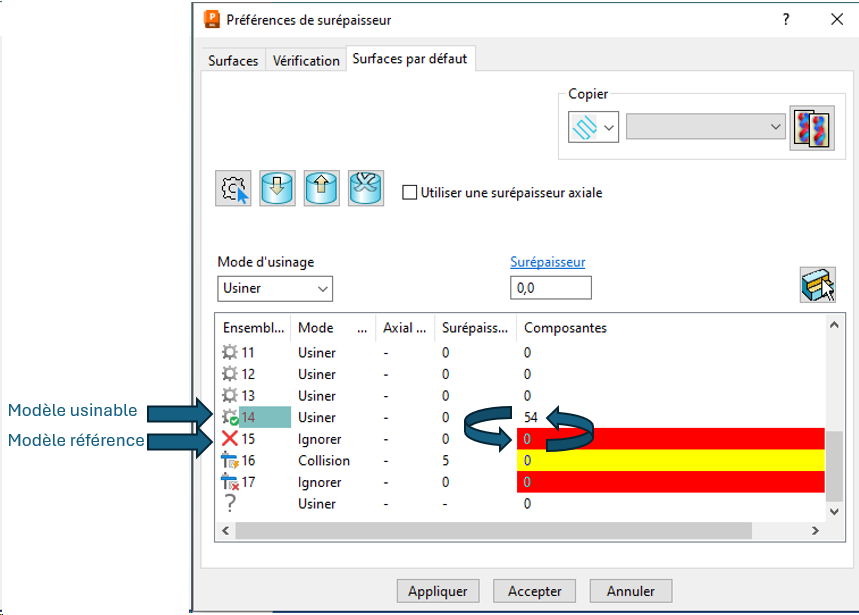

Pour chaque transformation le logo change pour vous avertir de l’identité du modèle et les éléments du modèle se déplacent en niveau « usiner » ou « ignorer ».

Le mois prochain nous verrons l’importation d’une bride
