PowerShape : Comment créer un profil tourné.

Utilisez l'option Profil tourné pour créer des profils tournés de modèles dans PowerShape. Cela prend en charge la capacité de tournage dans PowerMill.

Pour créer un profil tourné :

  1. Sélectionnez le modèle à partir duquel le profil tourné sera créé, par exemple :Utilisez l'option Profil tourné pour créer des profils tournés de modèles dans PowerShape. Cela prend en charge la capacité de tournage dans PowerMill.Pour créer un profil tourné :

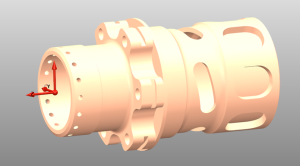

    1. Sélectionnez le modèle à partir duquel le profil tourné sera créé, par exemple :

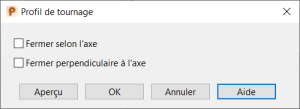

    2. Cliquez sur l'onglet Filaire> Dans le groupe de fonctions Sélection> Profil tourné.La boîte de dialogue Profil de tournage s'affiche :

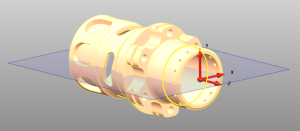

      Et le plan principal autour duquel le modèle sera tourné est affiché :
      Dans cet exemple, le plan principal est Z.Vous pouvez modifier le plan principal autour duquel le modèle est tourné vers n'importe quel axe d'un plan de travail local ou global et effectuer un aperçu plusieurs fois.

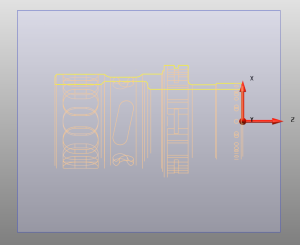

    3. Changer le plan principal en X et cliquez sur Aperçu pour afficher un aperçu du profil tourné :
    4. Si nécessaire, sélectionnez la manière dont le profil tourné est fermé parmi les suivantes :

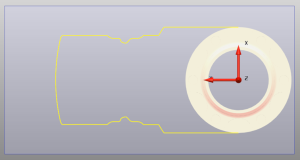

      • Fermer selon l'axe- pour fermer la courbe le long de l'axe du plan principal :

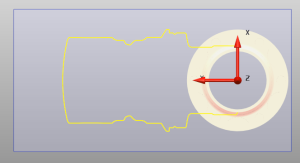

      • Fermer perpendiculairement à l'axe- pour fermer la courbe perpendiculairement à l'axe du plan principal :
        Sélectionner ces deux options pour fermer la courbe le long et perpendiculaire à l'axe.
    5. Cliquer sur OK pour accepter les modifications et fermer la boîte de dialogue, ou cliquez sur Annuler pour annuler les modifications non appliquées et fermer la boîte de dialogue.
