Vous avez un message d’erreur (comme indiqué ci-dessous) à l’ouverture d’un fichier CAO, stipulant que vous avez atteint la taille maximum de l’objet.




A savoir que lors de l’importation d’un fichier CAO, quel qu’il soit, dans PowerShape, la taille uniforme « sdxTolUniverseSize » est définie sur une très petite valeur.

Nous allons vous montrer comment modifier sa valeur dans le fichier « ressources d’entrée ».



  1. Aller dans le répertoire suivant :

C:\Program Files\Autodesk\Manufacturing Data Exchange Utility 20XX\sys\schemas\resources

  1. Ouvrir le fichier ressource correspondant à l’extension que vous souhaitez modifier :

Exemple « Iges.rsc »

  1. Editer le fichier dans un éditeur de texte type Notepad++, Wordpad, bloc-notes
  2. Vérifier si la chaine sdxTolUniverseSize dans le fichier ressources est existante

En général, elle doit être définie avec une valeur exponentielle, par exemple 1000000=1e6

  1. Modifier la valeur exponentielle à la valeur désirée.

6. Enregistrer les modifications

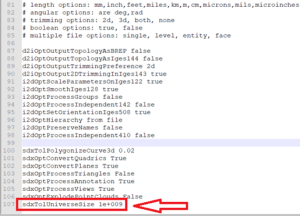

Exemple:
