Problème de déformation d’un dessin Autocad importé dans un projet Revit

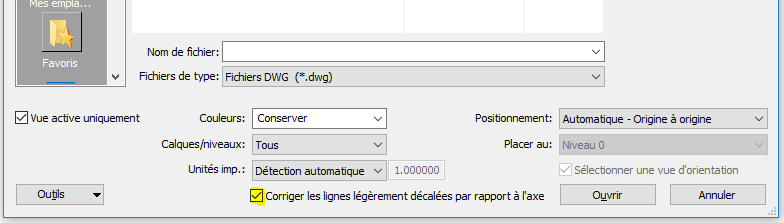

Parmi les différentes options disponibles lorsque vous importez ou liez un dwg dans un projet Revit, on trouve l'option « Corriger les lignes légèrement décalées par rapport à l’axe ».

Cochée par défaut, cette option corrige automatiquement les décalages inférieurs à 0.10°.

Cela permet d’éviter les problèmes liés aux éléments Revit générés à partir des lignes concernées et le message d’erreur « Le léger décalage de l’élément par rapport à l’axe risque d’affecter la précision ». Cependant la déformation du dwg initial peut rendre difficile son utilisation en fond de plan.
Il est donc recommandé de décocher cette option lorsque vous importez ou liez un dwg.

DWG initial

Import avec l’option cochée

Import avec l’option décochée

Pour d'autres astuces concernant les problèmes graphiques d'un fichier Autocad à l'import, vous voulez consulter l'article suivant : Problème de qualité d'un fichier DWG importé dans un fichier Revit
