Problème de qualité d’un fichier DWG importé dans un projet Revit

Quand vous importez ou liez un fichier DWG dans un fichier Revit, il arrive que lorsqu’on zoome sur le fichier DWG la qualité de dessin soit très mauvaise (lignes qui se superposent ou qui se déplacent).
Ce problème est dû aux groupes dans le fichier DWG qui ne suivent pas toujours bien lors de l’importation.

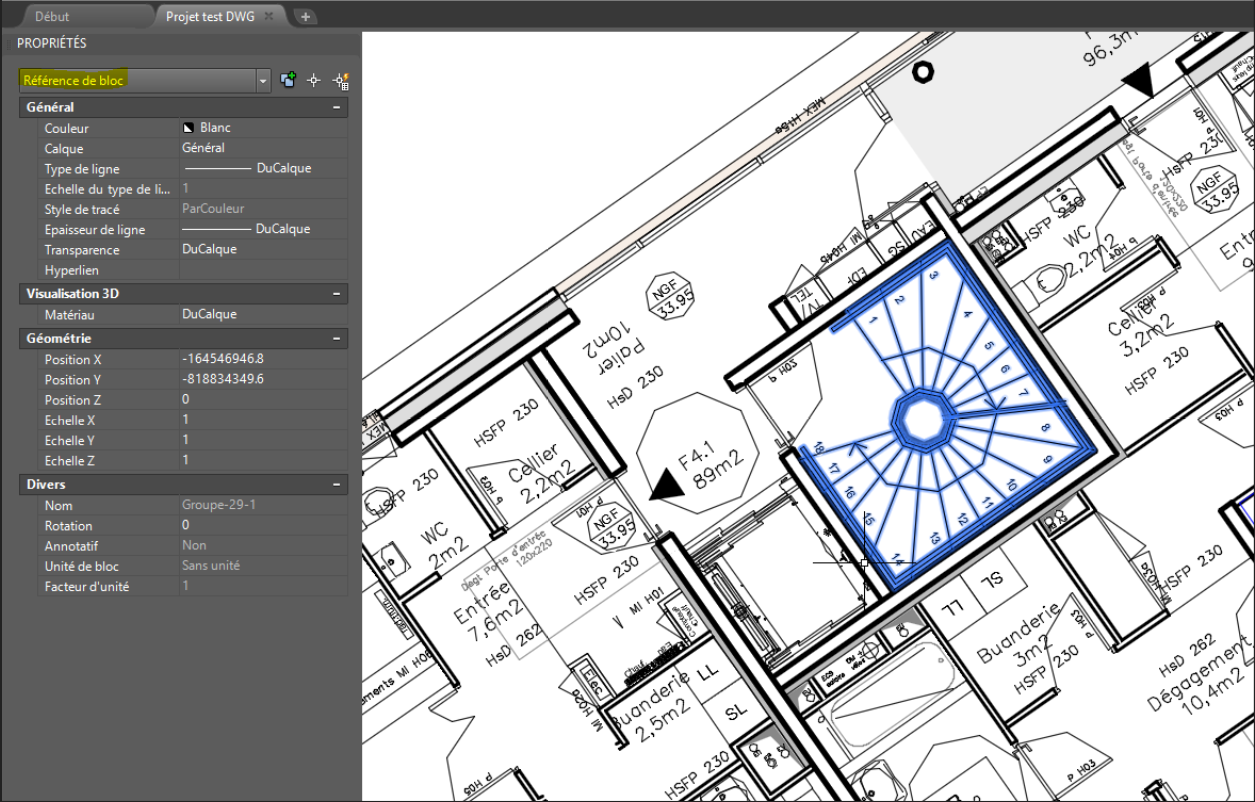

Fichier DWG
Fichier DWG importé

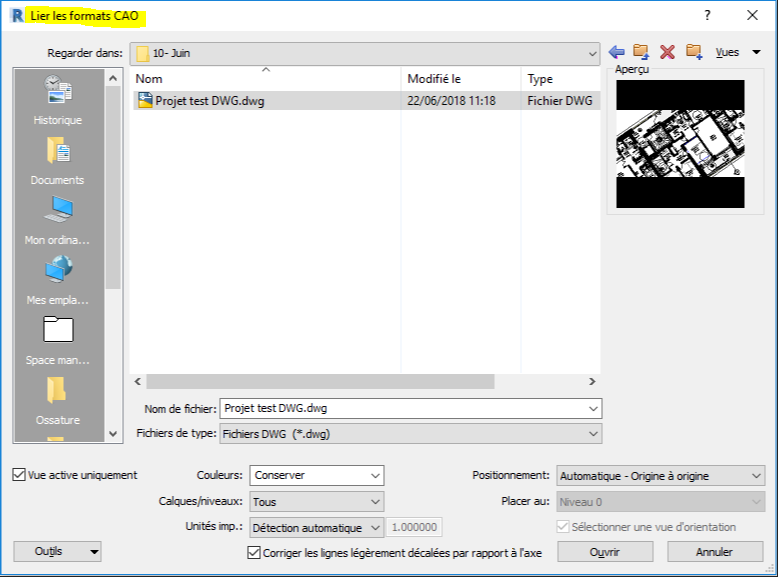

Importation du fichier DWG dans un projet Revit
Fichier DWG importé

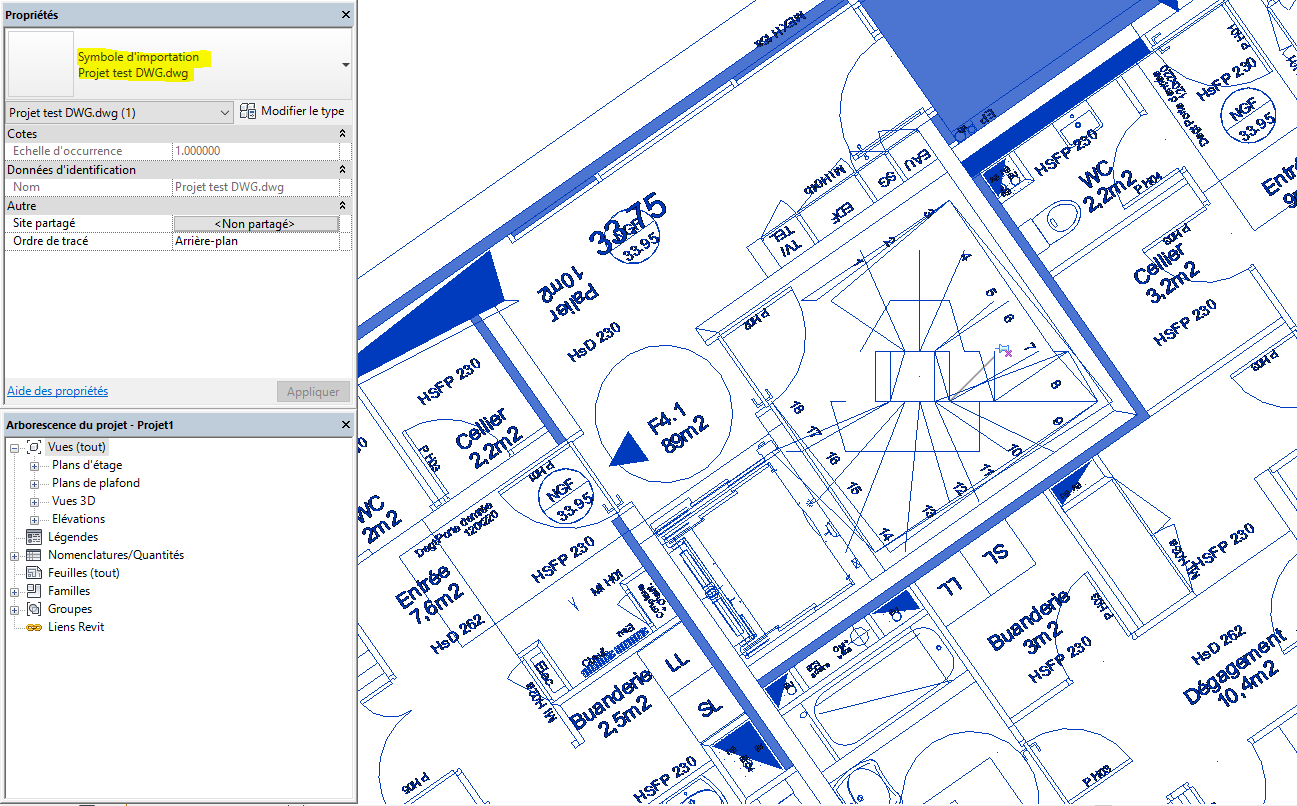

Fichier Revit après importation du fichier DWG
Fichier DWG importé

Pour retrouver une qualité nette du fichier DWG, la manipulation est la suivante :

1/ Dans le fichier DWG

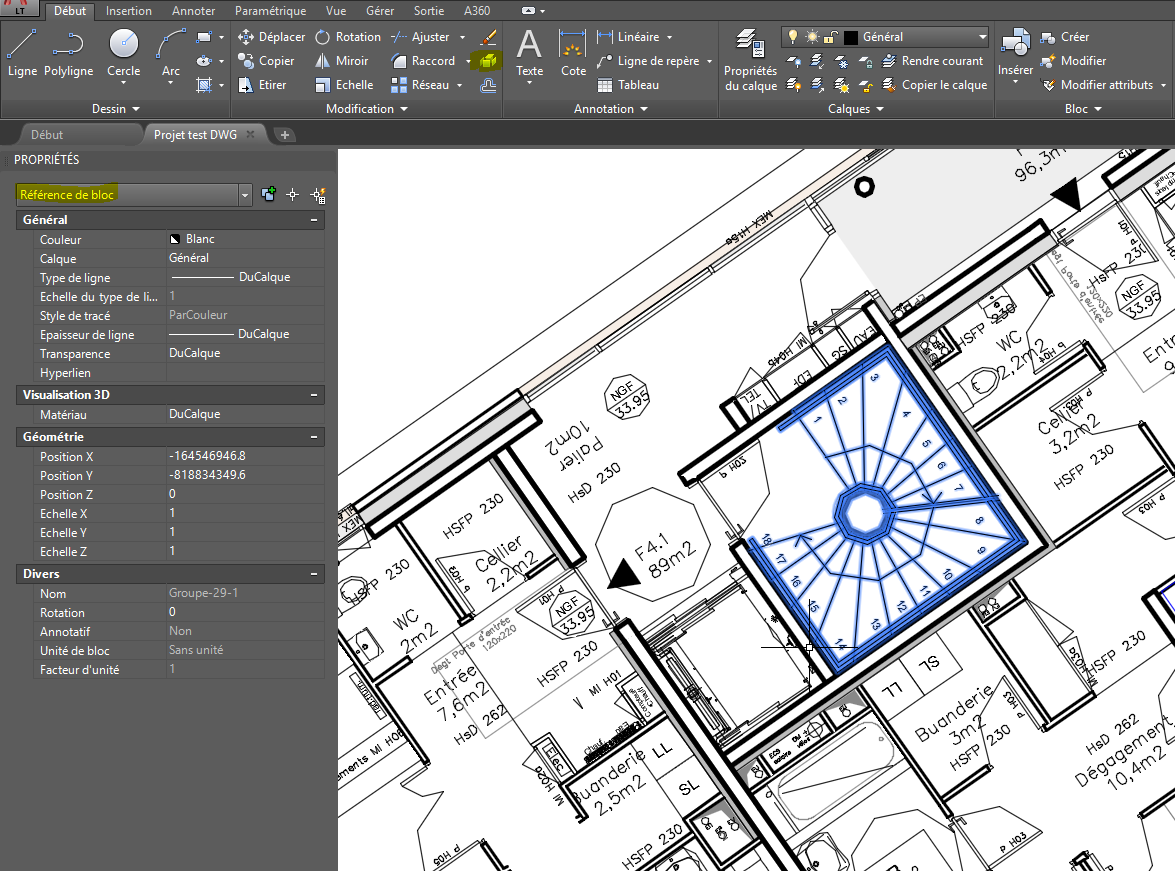

Éclatez les groupes dans votre fichier DWG puis enregistrez.

Fichier DWG importé

2/ Dans le fichier Revit

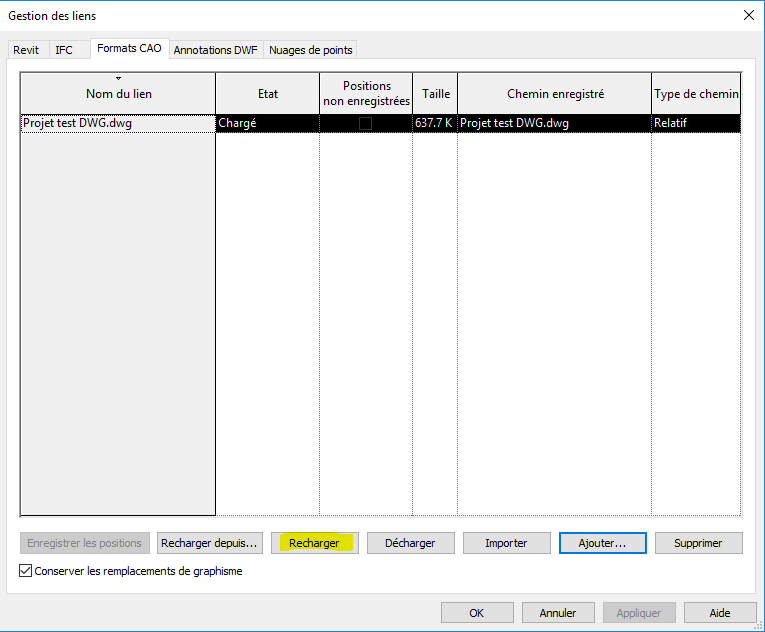

Liez ou rechargez le lien DWG dans votre fichier Revit
Onglet Insérer > Lier CAO ou Onglet Gérer > Gestion des liens > Format CAO

Fichier DWG importé

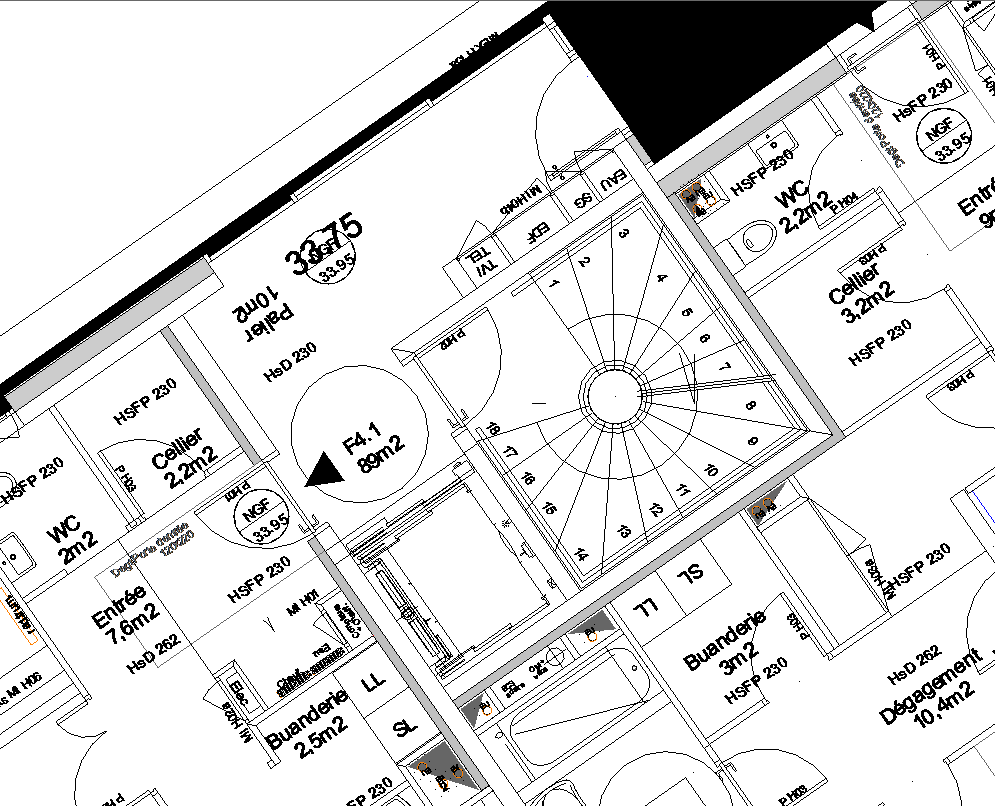

Fichier Revit après importation du fichier DWG dont les groupes ont été éclatés
Fichier DWG importé

Vous ne devriez plus avoir de soucis graphiques par la suite.

A bientôt sur le blog Aplicit!
