Lorsque vous héritez d’une maquette ou d’un gabarit de projet REVIT, on peut avoir la mauvaise surprise de constater que ceux-ci n’ont pas été « nettoyés » des différents imports CAO.

Ces imports CAO n’ont souvent plus d’utilité après modélisation, et alourdissent le fichier.

Il est alors nécessaire de rechercher l’import pour le supprimer.

Or, l’une des limitations de Revit est que cette recherche est loin d’être évidente : Parfois, les « bonnes pratiques » n’ont pas été respectées lors des imports, et il peut être difficile, voire impossible de supprimer ces imports de la maquette.

De surcroit, un DWG d’une famille imbriquée du fichier peut apparaitre dans l’onglet des Catégories importées, sans que l’on puisse identifier sa position dans l’arborescence.

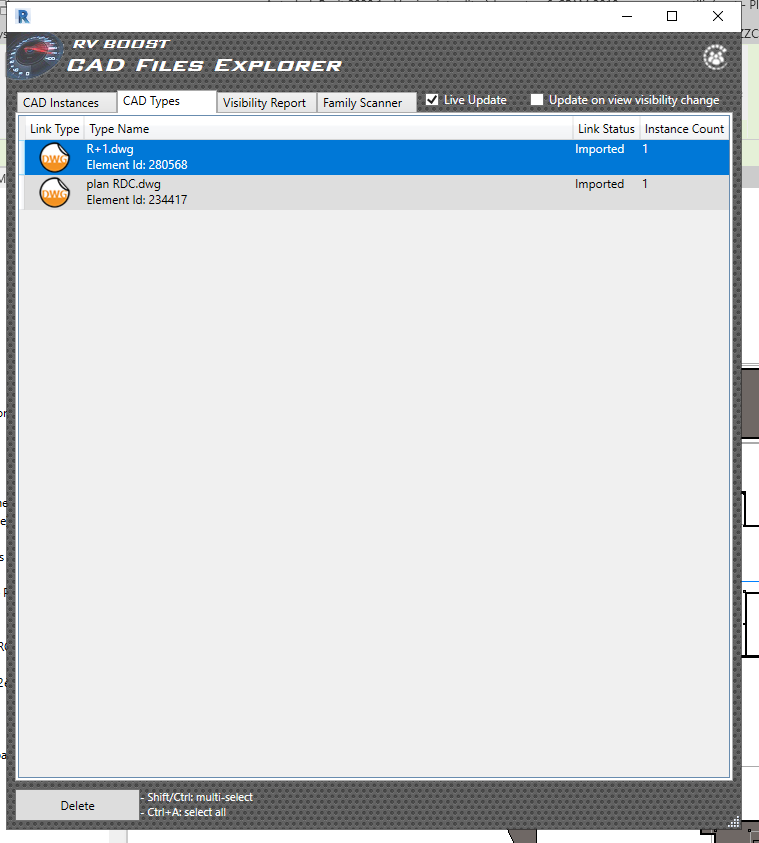

Le plug-in « CAD Files Explorer » permets de résoudre facilement la recherche et la suppression des CAO parasites ou inutiles

Avec ce plug-in, vous pourrez facilement :

  • Afficher tous les fichiers CAO (DWG, DXF, DGN, SKP, SAT) présents dans le projet ou les familles REVIT
  • Identifier les vues et feuilles montrant un fichier CAO particulier
  • Supprimer chacun de ces fichier CAO.
  • Analyser les familles chargées dans le projet pour trouver les fichiers CAO imbriqués



A très bientôt pour un prochain blog Aplicit !
