Récupérer les cotes extérieures des pièces avec Mold Design (Conception de moules)

MOLD DESIGN, le module de conception qui peut rendre bien des services

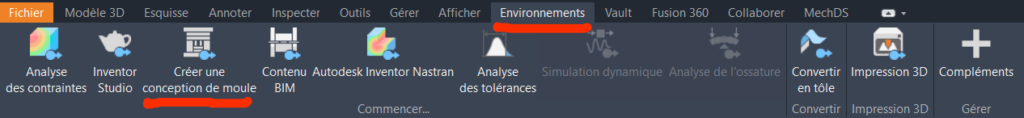

Comme vous le savez peut-être, MOLD DESIGN permet la création complète de moules d'injection à partir d'import de pièces plastiques présentes sous différents formats (.stp, .igs, ...)

Dans beaucoup de cas, et notamment lorsque l'on récupére ces pièces, il peut être important de connaitre les dimensions extérieures. Pour cela, l'utilisation de MOLD DESIGN peut s'avérer très pratique.

Commencer par OUVRIR votre pièce (pour l'exemple, nous avons pris une pièce APLICIT)

MOLD DESIGN va vous demander d'enregistrer la conception, avec un nom prédéfini.

Cliquez sur OK (Le fichier ne sera enregistrer qu'à la fin de la conception, si vous le souhaitez)

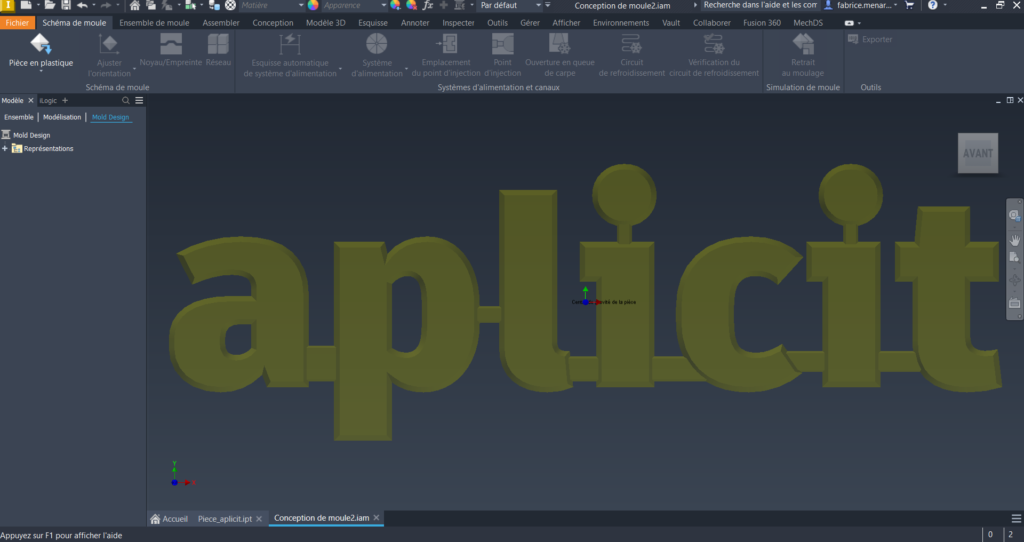

Cliquez n'importe où dans la fenêtre graphique, afin d'insérer votre pièce dans la module MOLD DESIGN.

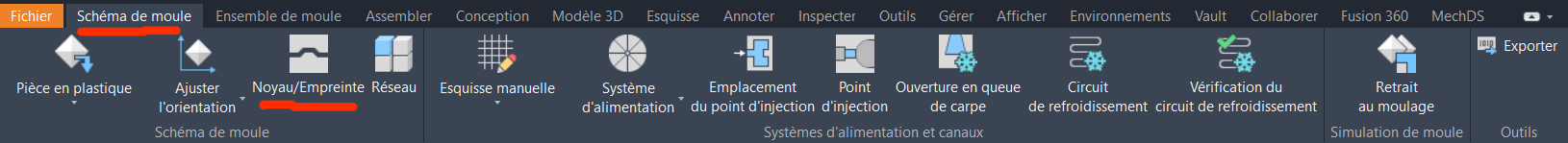

Dans l'onglet SCHÉMA DE MOULE, Cliquez sur le module NOYAU/EMPREINTE.

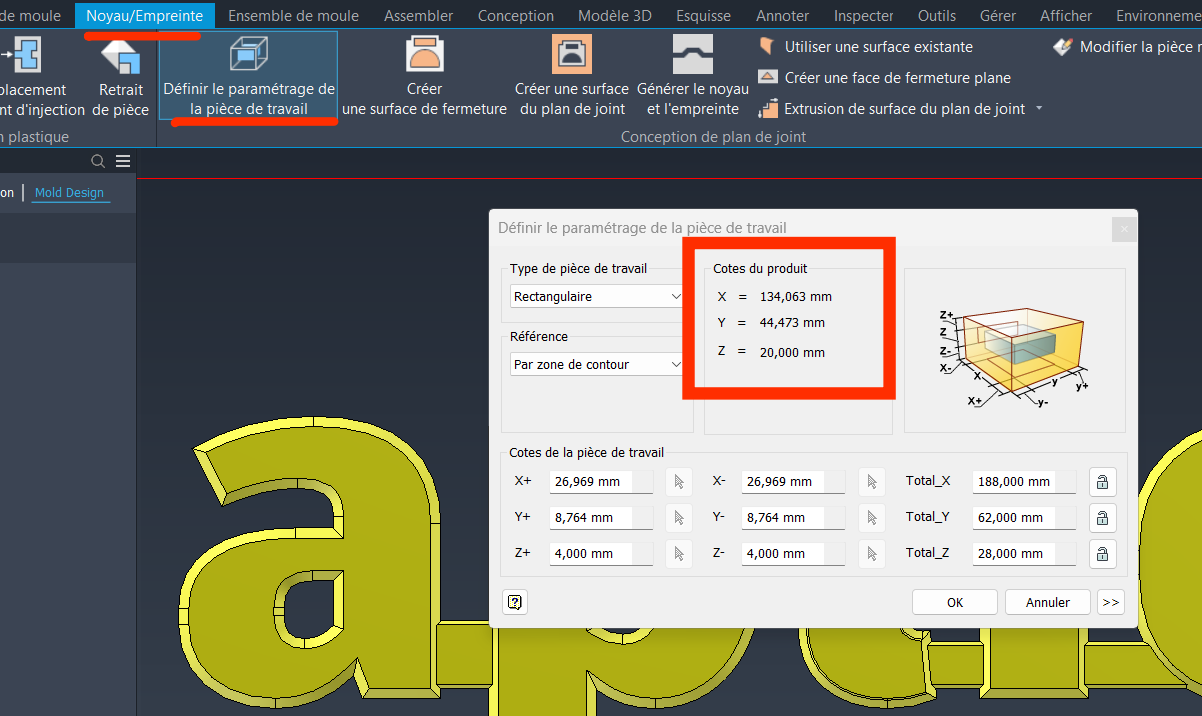

Cliquez sur DÉFINIR LE PARAMÉTRAGE DE LA PIÈCE DE TRAVAIL, et les cotes hors tout du produit apparaitront.

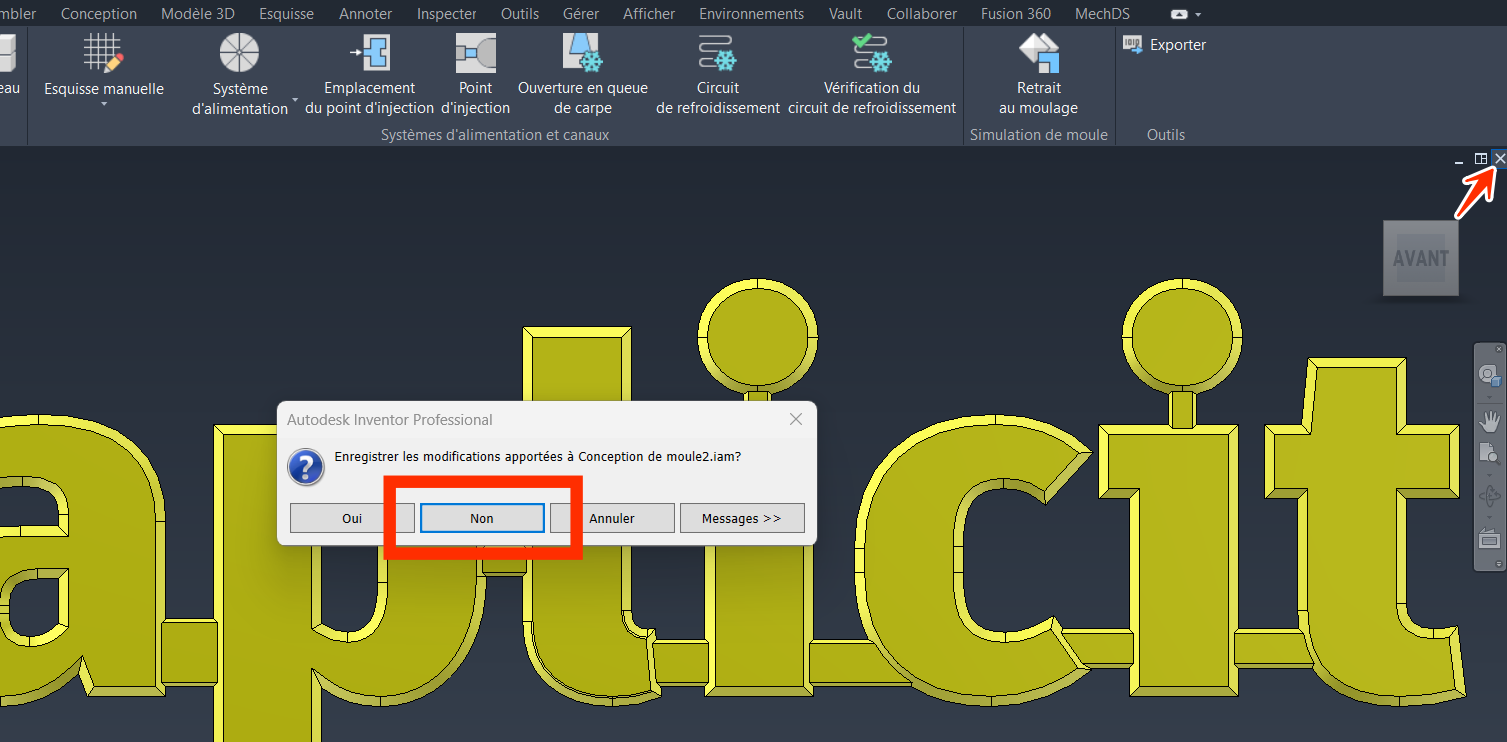

Pour mettre fin à l'opération MOLD DESIGN, cliquez sur le croix (En haut à droite), et cliquez sur NON (Pour ne pas enregistrer votre conception de moule)
