Lorsque l’on travaille dans revit, l’une des choses les plus problématique est de ne pas voir une occurrence, alors que vous savez qu’elle devrait être là dans la vue, mais une raison quelconque, elle n’est tout simplement pas visible
Voici d’autres solutions pour résoudre ce problème.

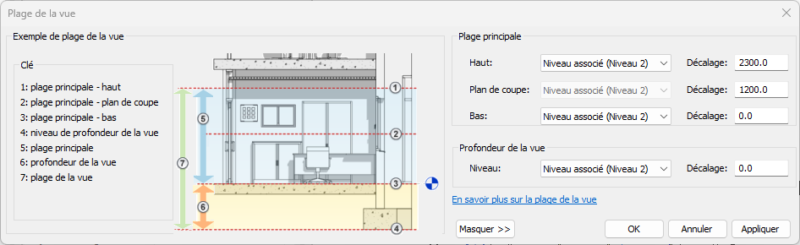

- La plage de vue
On vient vérifier que la plage de vue soit bien paramétré, ni trop basse, ni trop haute.
- Les profondeurs de coupes et Délimitation éloignée
Certains éléments s’afficheront ou pas.

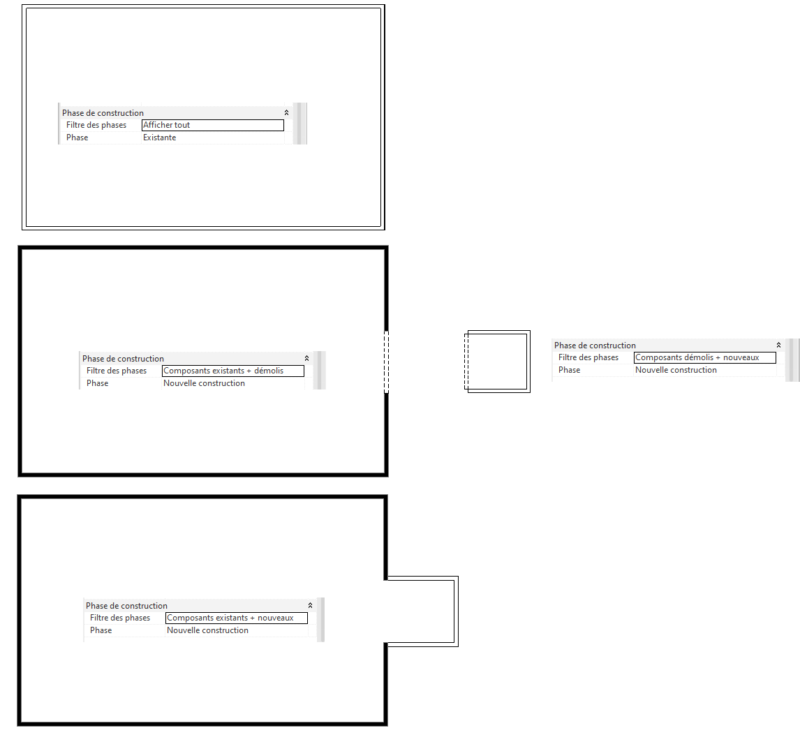

- Les Phases et filtres de phases
Parfois les occurrences sont visibles ou non visibles en fonction des phases et filtres de phases.
- Les Disciplines
En fonction de la discipline choisit REVIT est configuré pour mettre en avant les catégories de cette discipline. On verra plus les catégories Murs, Sols, Plafonds, Escaliers, Etc.. en « Architecture » qui deviendront transparentes en catégorie Fluide. Comme on verra les murs structurels dans la discipline « Structure » en les murs n’ont structurels seront eux masqués
- La Zone de cadrage et Zone de coupe
La définition de la Zone de cadrage à une importance, car elle permet de masquer certains éléments qui sont visible lorsque la zone de cadrage n’est pas active. Elle peut être couplée à la Zone de coupe en 3D
- Masquage dans les groupes
Lorsque l’on créait un groupe il est possible d’exclure un membre de ce groupe, ce qui le rend invisible.
- Création du groupe

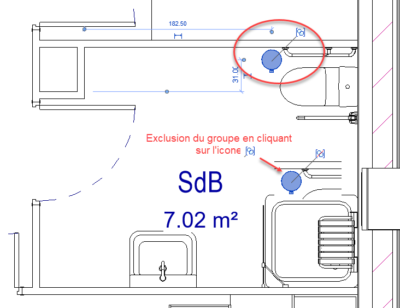

- Exclusion du membre
- Visualisation du groupe après exclusion
- Zone de masquage
Comme le nom de la commande l’indique, il est possible de masquer des occurrences dans les vues

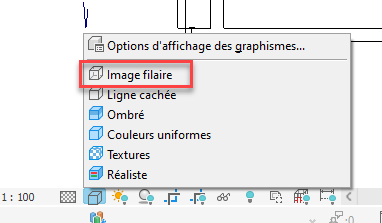

La solution est de mettre la vue en style visuel « Image filaire ».
Et voilà.
