REVIT – DÉCOUVREZ COMMENT AFFICHER LES DÉCONNEXIONS DANS VOS RÉSEAUX MEP

Lorsque vous travaillez sur la modélisation MEP (Mécanique, Électricité, Plomberie) dans Revit, il est essentiel de garantir la continuité des réseaux tels que les gaines, les canalisations et les chemins de câbles. Cela signifie que tous les éléments doivent être correctement connectés pour former un système fonctionnel.

Une image contenant croquis, ligne, Parallèle, conception Description générée automatiquement

Cependant, il peut être parfois difficile de repérer rapidement les éléments qui ne sont pas correctement connectés au sein de votre réseau. Heureusement, Revit propose une fonctionnalité puissante pour répondre à ce besoin : l'option "Afficher les déconnexions".

Comment Accéder à "Afficher les déconnexions"

Une image contenant texte, Police, diagramme, nombre Description générée automatiquement

Cette fonction se trouve dans l'onglet "Analyser",

sous le groupe de fonctions "Vérifier les systèmes".

Lorsque vous cliquez sur cette fonction, Revit vous permet de choisir le type d'élément que vous souhaitez contrôler.

Une image contenant texte, capture d’écran, affichage, nombre Description générée automatiquement

Identifier les Déconnexions

Imaginons que nous nous intéressons aux déconnexions dans le réseau de "Chemins de câbles et conduits".

Une image contenant texte, capture d’écran, Police, nombre Description générée automatiquement

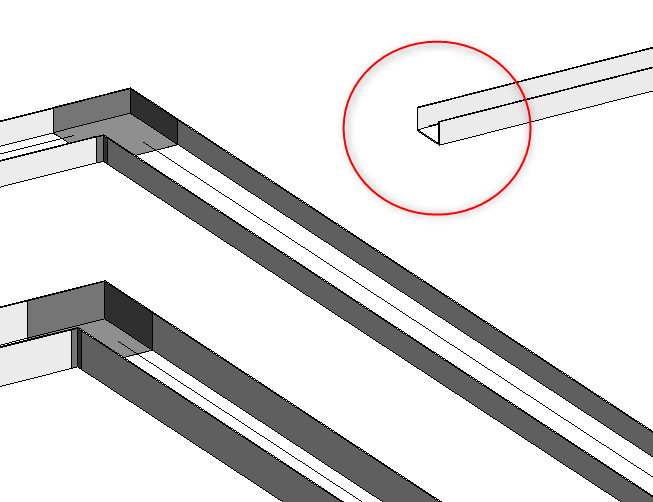

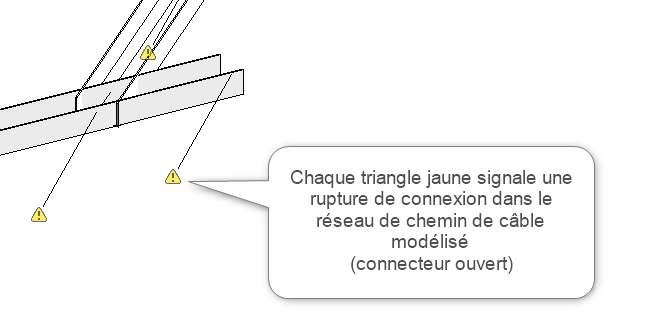

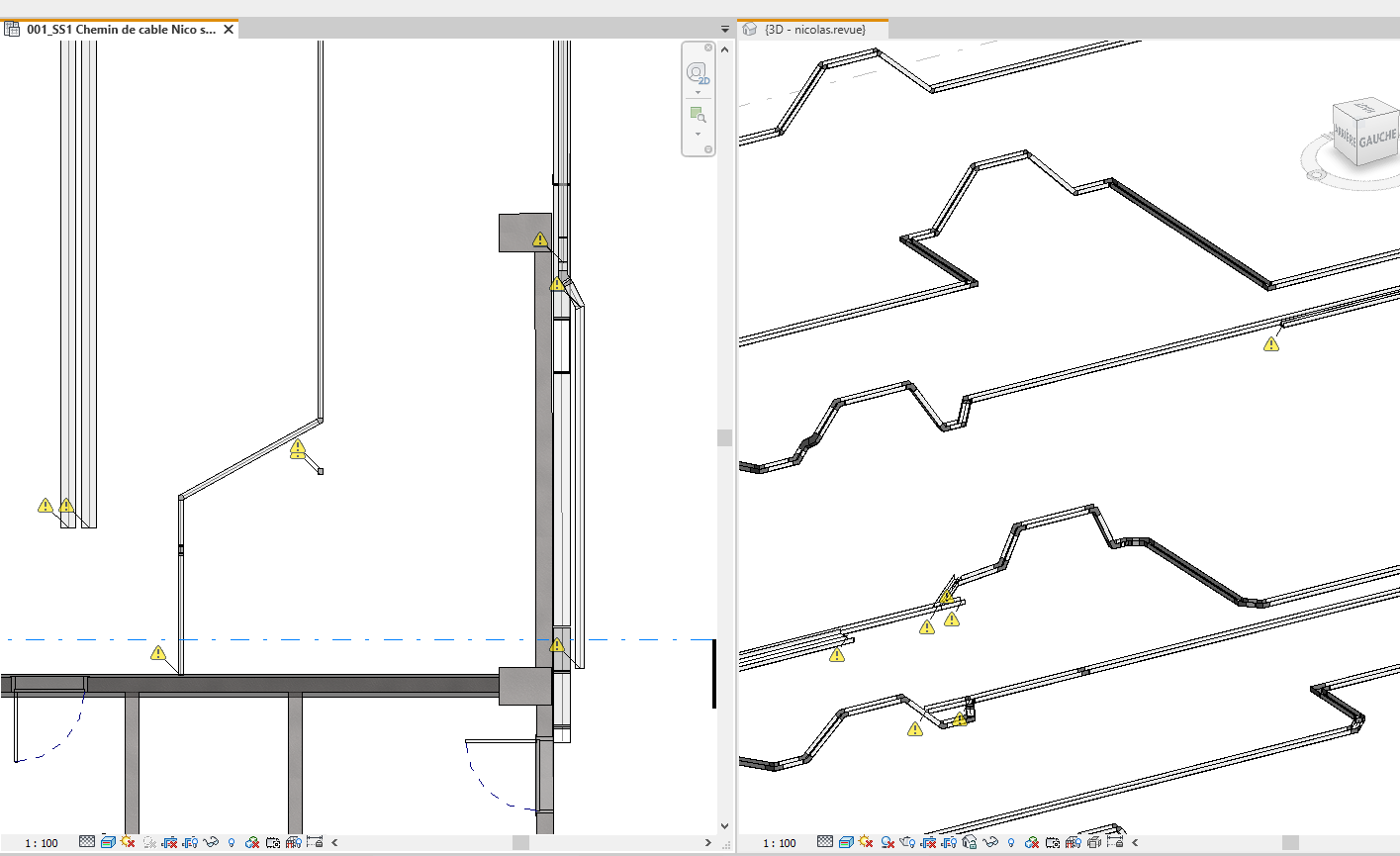

Dans vos différentes vues, telles que les plans, les coupes ou les vues 3D, Revit identifie les connecteurs non reliés en les marquant d'un triangle jaune, comme illustré ci-dessous.

Une image contenant texte, diagramme, ligne, Parallèle Description générée automatiquement

Une image contenant texte, ligne, capture d’écran, diagramme Description générée automatiquement

Exploration des Avertissements

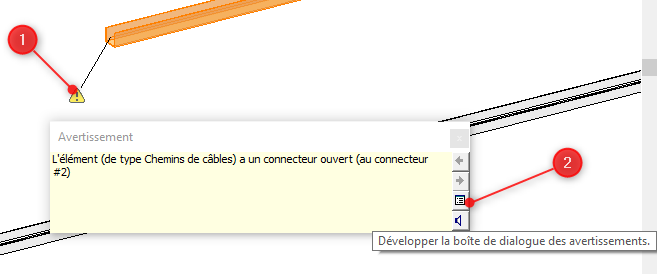

Lorsque vous cliquez sur l'un de ces triangles, Revit ouvre une petite fenêtre d'avertissement correspondante. En cliquant sur l'icône à droite de cette fenêtre, vous pouvez développer la boîte de dialogue des avertissements. Revit affiche alors des informations détaillées relatives à chaque avertissement.

Une image contenant texte, capture d’écran, ligne, instrument de mesure rigide Description générée automatiquement

En cliquant successivement sur les signes "+" dans la fenêtre d'avertissement, Revit fournit des informations précises, y compris l'ID de l'élément en question. De plus, l'outil vous donne la possibilité de visualiser l'élément en question dans d'autres vues en cliquant sur "AFFICHER".

Une image contenant texte, capture d’écran, logiciel, Icône d’ordinateur Description générée automatiquement

Explorer les Avertissements via "Renseignements"

Une compilation de ces avertissements peut également être consultée via l'onglet "Gérer", dans le groupe de fonctions "Renseignements". Cliquez sur "Consultez les avertissements" pour accéder à cette liste d'avertissements.

Une image contenant texte, capture d’écran, Police, ligne Description générée automatiquement

Exportation des Avertissements

Si nécessaire, vous avez la possibilité d'exporter cette liste d'avertissements au format HTML, offrant ainsi une documentation pratique pour vos références ultérieures.

Une image contenant texte, Appareils électroniques, capture d’écran, nombre Description générée automatiquement

Cette fonctionnalité s'avère extrêmement utile pour garantir l'intégrité de vos réseaux MEP et pour identifier rapidement les éléments non connectés.

En suivant ces étapes simples, vous pouvez améliorer la qualité de vos modèles et assurer un fonctionnement fluide de vos systèmes MEP.

Voilà !

Bonne modélisation et vérification de vos réseaux MEP sur Revit !

A bientôt sur notre Blog Aplicit
