REVIT Notes de plan avec le Bloc-Notes

Nous allons voir un exemple d’utilisation du Bloc-notes de REVIT.

Nous allons prendre l’exemple suivant d’une vue de détail et d’une Élévation, sur lesquelles j’ai besoin d’annoté les différentes couches du mur.

Si nous prenons une étiquette de mur, nous ne trouvons pas de paramètres de couches.

Nous allons donc utiliser une famille « Annotation générique métrique » et le bloc-Notes

      1. Création de la famille Detail_Couches_Mur.RFA

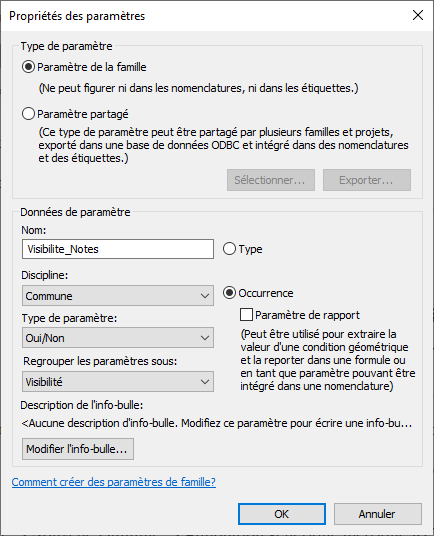

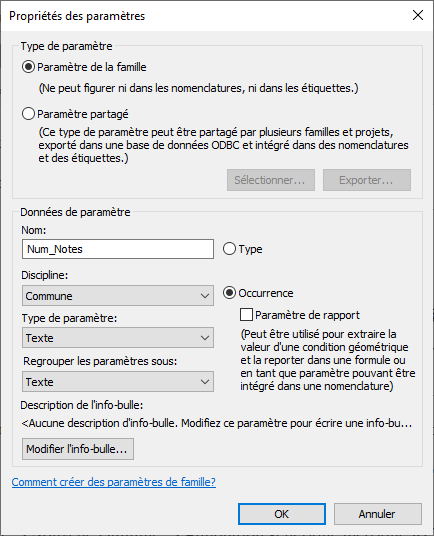

  • Création des paramètres pour cette famille
Notes de plan avec le Bloc-Notes REVIT
REVIT Notes de plan avec le Bloc-Notes REVIT Notes de plan avec le Bloc-Notes REVIT Notes de plan avec le Bloc-Notes

Bloc-Notes-006

  • Mise en place des libellés

Bloc-Notes-007

  • Chargement du symbole dans le projet
  • Positionnement du Symbole dans la vue de détail

Bloc-Notes-008

  • Positionnement dans l’élévation du même symbole

Bloc-Notes-009

  • Création de la Nomenclature Bloc-Notes

Bloc-Notes-010

  • Ce qui donne

Bloc-Notes-011

Cette Nomenclature de Bloc-Notes peut être mise dans une Feuille.
Ex:

Bloc-Notes-012
