Panneau de mur-rideau Revit : différence entre panneaux système et panneaux chargeables

Chaque type a ses avantages et ses inconvénients :

 PANNEAUX SYSTEME  PANNEAUX CHARGEABLES
Familles intégrées dans le gabarit Architectural

revit panneaux systeme

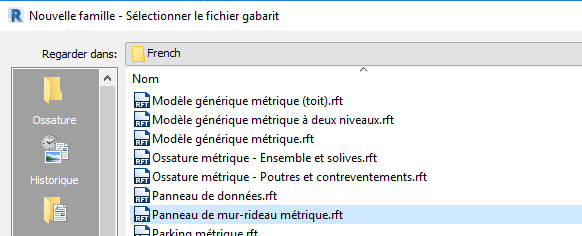

Peuvent être chargés depuis la bibliothèque intégrée ou crées à partir d’un gabarit de famille

revit panneaux systeme revit panneaux systeme

Peut suivre toute forme de quadrillage

revit panneaux systeme

Ne peut suivre qu’un quadrillage rectangulaire
Mono-matériau Peut être composé de plusieurs matériaux

revit panneaux systeme

Les panneaux restent continus même lorsqu’on applique un décalage au meneau

revit panneaux systeme

Lorsqu’on applique un décalage au meneau, le panneau s’écarte de la ligne de quadrillage de la largeur du meneau
Pour conserver la continuité des panneaux il faut utiliser un profil de meneau décalérevit panneaux systeme
Peut être coupé par une porte ou une fenêtre de mur « classique » : si on a déjà placé une menuiserie dans un mur « classique » et qu’on vient ensuite placer un mur rideau devant, le mur rideau sera coupé par la menuiserie

revit panneaux systeme

revit panneaux systeme
