3 méthodes pour créer une toiture 2 pans avec égouts décalés sur Revit

La méthode à choisir dépendra des informations dont vous disposez.

toiture égoût décalé

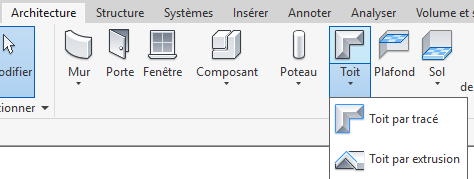

1/ Toit par extrusion : quand vous connaissez les hauteurs et la position du faîtage.

-En coupe ou en élévation, choisir un plan de construction perpendiculaire au faîtage,
-Dessiner le profil de la toiture (le profil représente le dessus de la toiture),
-Choisir le type de toit,
-Régler la fin de l’extrusion sur une élévation parallèle au faîtage.

toiture égoût décalétoiture égoût décalétoiture égoût décalé

2/ Toit par tracé : quand vous connaissez la pente de toit et le décalage entre les égouts

-Le tracé se dessine en plan,
-Les réglages se font dans les propriétés de chaque ligne de l’esquisse : au niveau des pignons, la propriété « définit l’inclinaison de toit » doit être décochée. Pour les côtés correspondant aux pans de toiture, indiquer la pente, ainsi que le décalage de la base du toit par rapport au niveau de référence (ce qui permet d’obtenir des égouts décalés),
-Choisir le type de toit.

toiture égoût décalétoiture égoût décalé

3/ Toit par tracé avec flèche d’inclinaison : quand vous connaissez la position du faîtage et soit la pente soit les hauteurs.

-Décocher « définit l’inclinaison de toit » pour toutes les lignes de l’esquisse,
-Tracer les flèches depuis l’extérieur vers le faitage. Dans les propriétés des flèches d’inclinaison, choisir d’indiquer les hauteurs ou l’inclinaison.

toiture égoût décalé
toiture égoût décalé

OU

toiture égoût décalé

Cette méthode permet également de réaliser des toitures avec des pentes de biais.

A bientôt sur le blog Aplicit !
