Utiliser et exploiter un DWG 3D dans Revit

Pour exploiter un DWG dans Revit, on lie ou on importe ce fichier. Cependant dans le cas d’un DWG 3D dans Revit on se retrouve dans l’impossibilité de réaliser des vues en plan ou des coupes.

Seules les projection des faces apparaissent.

Pour rendre cela possible, il faut utiliser une astuce.

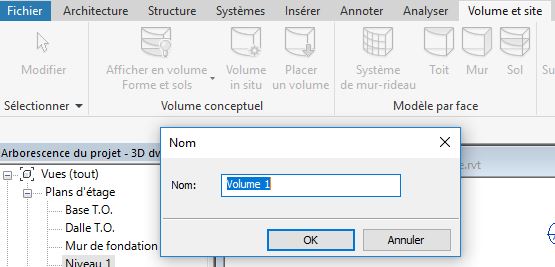

Tout d’abord, créez un volume in situ dans Revit. (Volume et site -> Volume conceptuel -> Volume in situ)

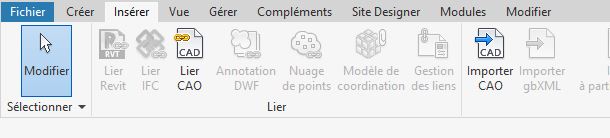

Ensuite allez dans le menu Insérer. Vous constatez alors qu’il est possible de lier ou d'importer un fichier CAO.

Prenez n’importe laquelle des deux commandes en fonction de vos besoins et sélectionnez votre dessin DWG 3D. Puis cliquez sur terminer.

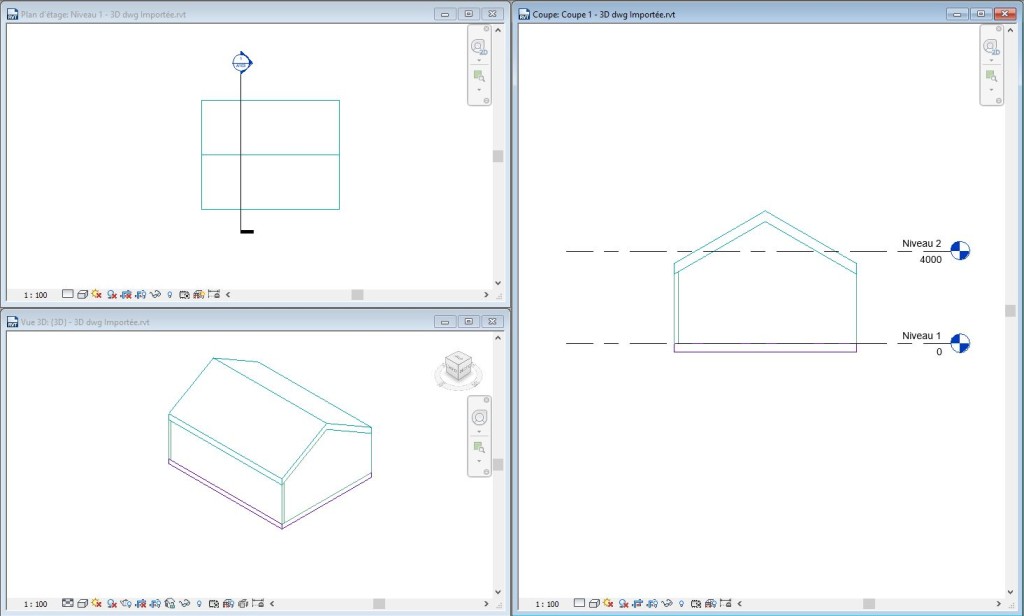

Vous constaterez que maintenant les coupes et les vues en plan fonctionne vous permettant d’exploiter le fichier.

Il y a un autre très gros avantage à utiliser cette astuce : Revit identifie les faces du volume vous permettant de les utiliser pour créer des murs (Architecture ->Mur par face), des toits (Architecture ->Toit par face),et des sols (Architecture ->Sol par face).
