Quelques propriétés des cotations REVIT à connaître

Voyons quelques paramètres de Cote alignée peu connus.

1/ Cotation d’un axe

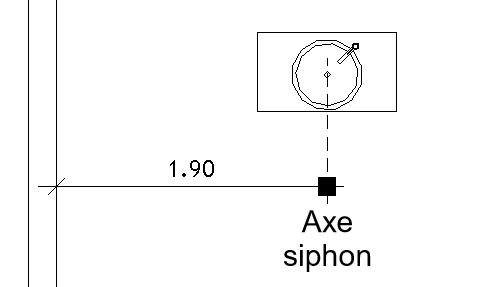

Il est possible de choisir une représentation spécifique de la cote d’un axe. Cette représentation s’appliquera dès que l’axe d’un élément est détecté.

Trois paramètres permettent de régler cette option :

Le Symbole d’axe est une famille d’annotation générique chargeable .rfa.

2/ Coches intérieures

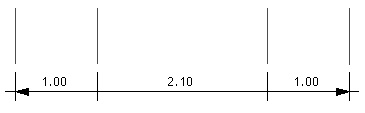

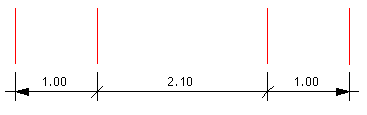

Les coches intérieures apparaissent dès qu’il y a 3 ou plus éléments à coter. Les extrémités utilisent l’option Coche alors que les références intérieures utilisent Coches intérieures. On peut donc choisir des coches différentes pour les extrémités et l’intérieur de la ligne de cotes.

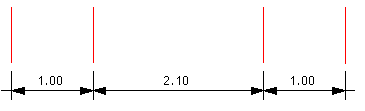

L’option Affichage des cotes intérieures permet de choisir Dynamique, qui appliquera le choix du paramètre Coche, que ce soit aux extrémités ou à l’intérieur, ou Toujours afficher appliquera les Coches intérieures sélectionnées.


A bientôt sur le blog Aplicit !
