REVIT – Afficher le nom des pièces d’un fichier lié et les retrouver dans une nomenclature

Afficher le nom des pièces d'un fichier lié et les retrouver dans une nomenclature

Dans REVIT, lorsque vous liez un projet B dans un projet A, le nom des pièces du projet B n’apparait pas systématiquement.
Pour afficher les noms des pièces d'un fichier lié dans un projet "hôte" la démarche est simple.

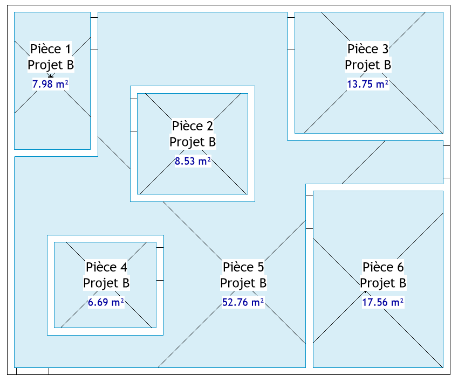

Projet B

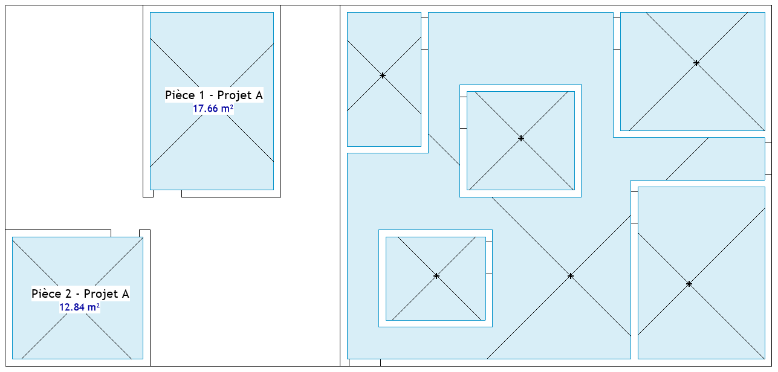

Projet B lié dans le projet A

1- Modifier la visibilité des pièces du fichier lié

Il existe 2 possibilités :

a. Par vue d’hôte

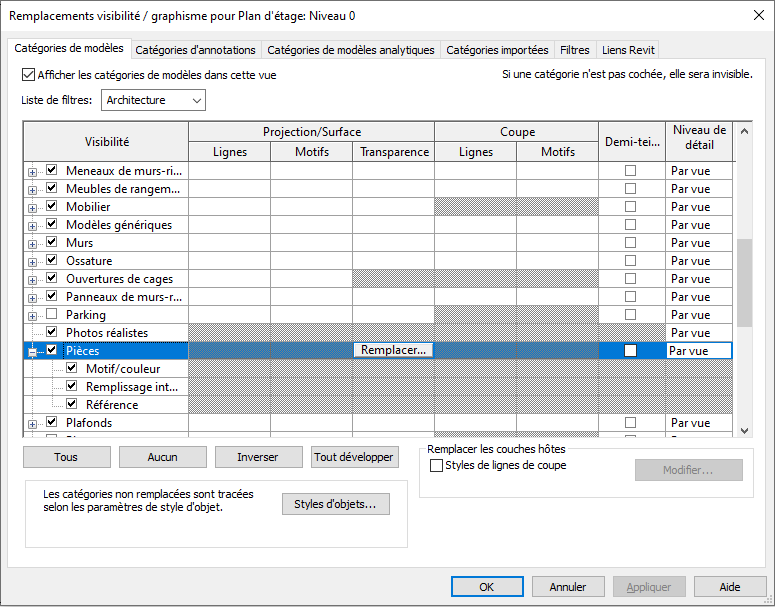

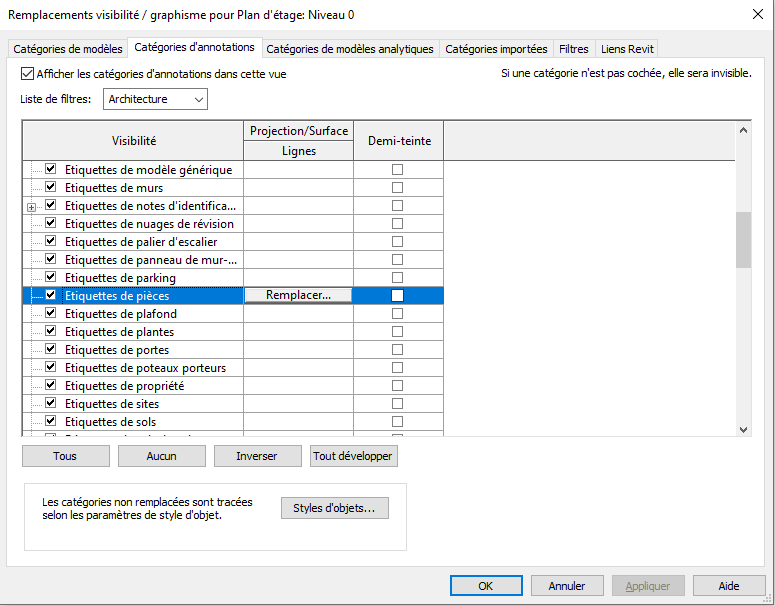

Dans la fenêtre « Remplacements visibilité / graphisme » (Raccourci VV) > Onglet "Liens Revit" > "Par vue d'hôte".

Vérifier la visibilité des pièces du fichier lié "par vue hôte" et faire les réglages.

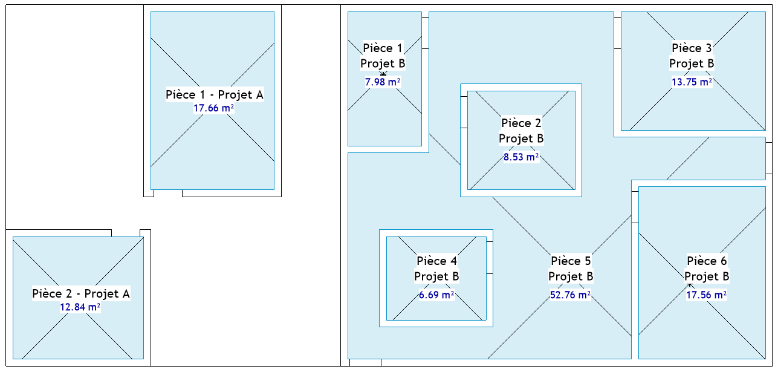

Vous pouvez ensuite rajouter les étiquettes de pièces directement dans la vue désirée en utilisant l’outil "Étiqueter une pièce" dans l’onglet Architecture. Il faut que les pièces aient été étiquetées au préalable dans le fichier lié.

b.Par vue liée

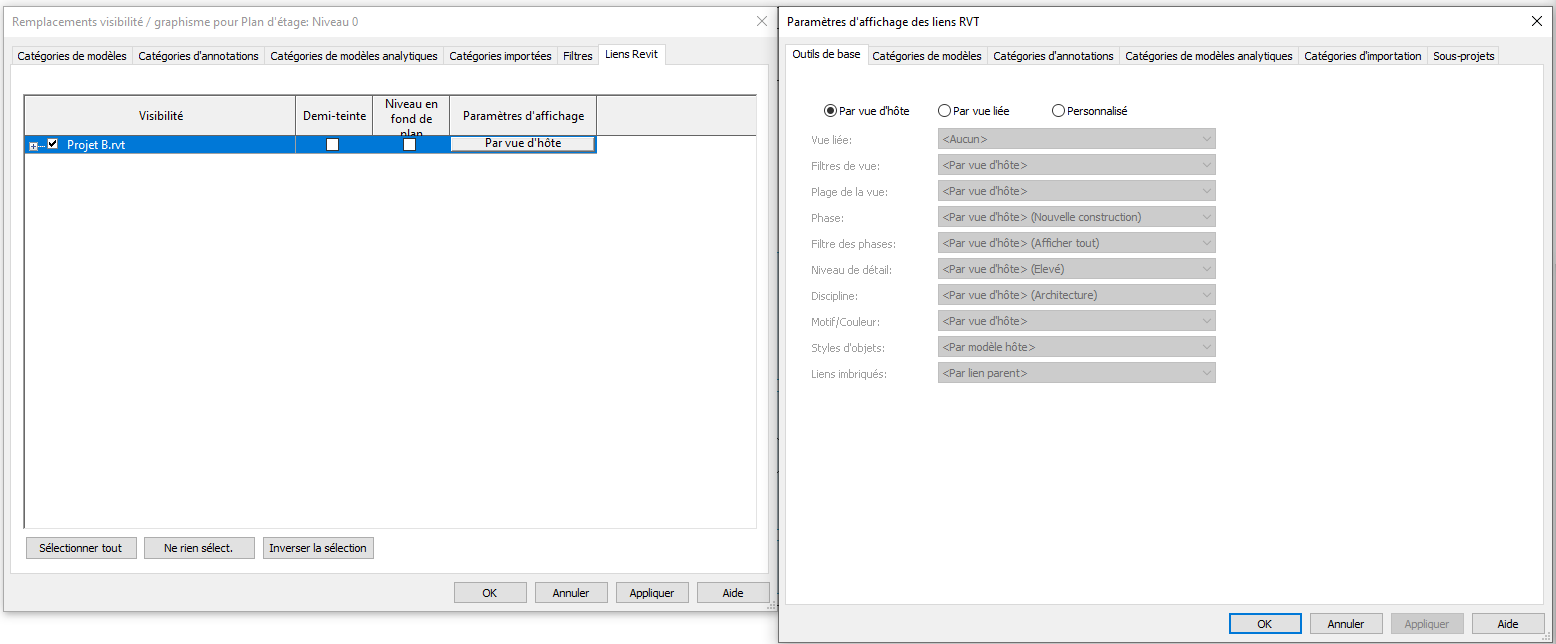

Si les étiquettes de pièces ne sont toujours pas visibles, changez vos paramétrages en mode "par vue liée".

Une image contenant table Description générée automatiquement

Ce mode permet de conserver les paramètres enregistrés dans le fichier lié. Si vous avez bien paramétré la visibilité des pièces et de leurs étiquettes dans votre fichier lié, cela suivra dans votre fichier revit "hôte" dans lequel il est lié.

2. Créer un tableau de nomenclature de pièces

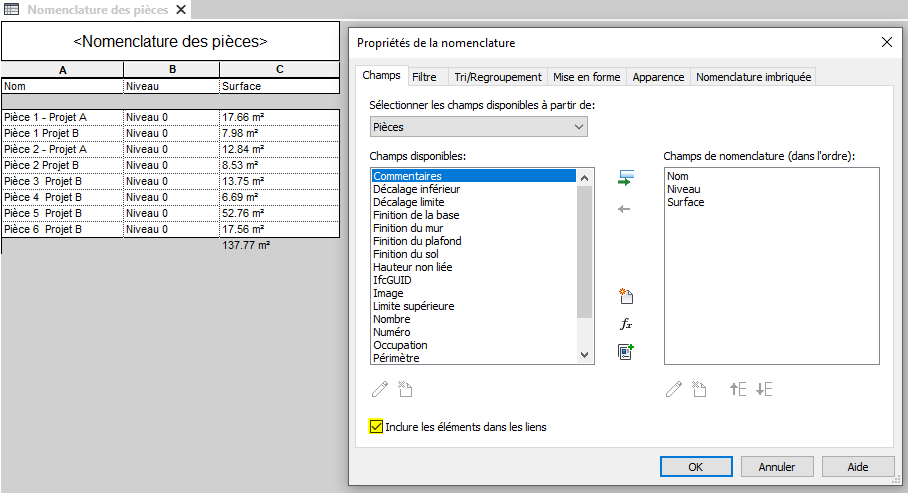

Pour afficher les pièces du fichier lié et du fichier "hôte" dans un tableau de nomenclature, ajoutez les noms et surfaces des pièces et n'oubliez pas de cocher "Inclure les éléments dans les liens" dans les propriétés de nomenclature (Onglet Champs).

A bientôt sur le blog Aplicit!
