Le logiciel Revit dans l’environnement de la famille ne permet pas toujours de limiter les configurations choisies par l’utilisateur.
Prenons l’exemple d’une porte, l’utilisateur peut choisir la largeur et la hauteur mais la combinaison des 2 n’est parfois pas possible pour le fabriquant.
Nous allons voir comment créer un texte d’alerte et l’afficher en plan lorsque la configuration n’est pas réalisable par le fabriquant.

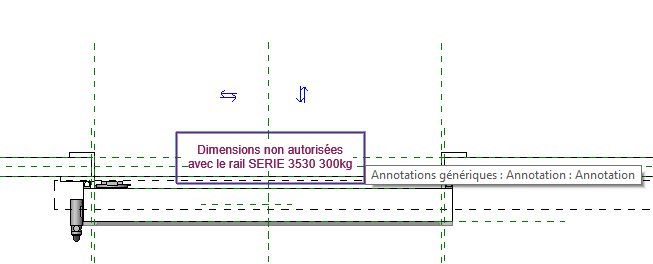

1/ Imbriquer une famille d’annotation générique contenant le texte d’alerte dans la famille de porte. Bien choisir la taille du texte pour qu’il soit bien visible à différentes échelles. Placer et verrouiller l’annotation sur les plans de référence Centre et Extérieur.

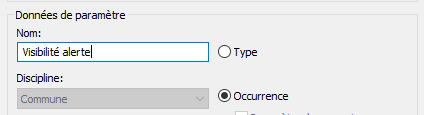

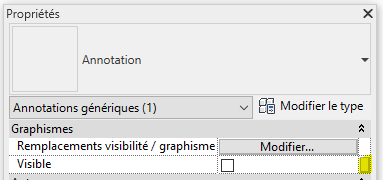

2/ Ajouter un paramètre de visibilité à l’annotation, l’appeler « Visibilité alerte ». Ce doit être un paramètre d’occurrence.

3/ Ajouter une formule qui va contrôler la visibilité. Ici l’alerte concerne la surface du panneau de porte maximum pour le rail utilisé.

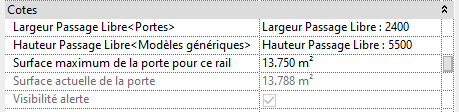

Il faut donc ajouter d’abord 2 paramètres d’occurrence :
- La surface maximum du panneau : il s’agit principalement d’un paramètre d’information pour l’utilisateur
- La surface actuelle de la porte : Largeur Vantail*Hauteur Vantail
Puis ajouter la formule pour la visibilité de l’alerte : Surface actuelle de la porte > 13.75.

4/ Charger dans un projet et vérifier.

A bientôt sur le blog Aplicit !
