DESIGN ACCELERATOR, AJOUT DE COURROIE SYNCHRONE

Courroie Design Accel 002

Le générateur du composant Courroies synchrones sert à la conception et l'analyse des transmissions de puissance mécanique dans des applications industrielles.

Cet outil de modélisation met à votre disposition un ensemble de courroies synchrones.

Courroie Design Accel 005

Non seulement l'application conçoit et modélise les composants de la transmission, mais elle effectue également les calculs nécessaires pour s'assurer que votre système transmettra la puissance ou le couple requis.

Mais la base de données ne contient pas toutes les courroies synchrones souhaitées.

Cet article vous montrera comment ajouter les courroies manquantes à la base de données standard.

1- La première étape consiste à localiser le dossier de données de conception (Design Data) de votre Inventor.

Si vous utilisez le dossier par défaut installé avec le logiciel, vous pouvez rapidement déterminer l'emplacement du dossier en sélectionnant "Options de l'application"

puis l'onglet "Fichier". Recherchez l'emplacement du dossier Données de conception (Design Data).

Courroie Design Accel 003

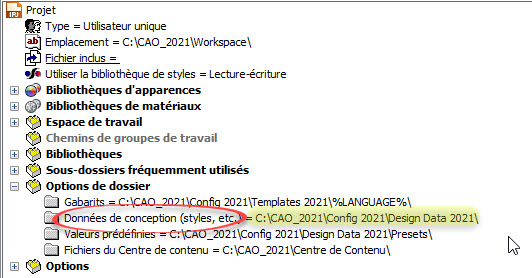

Si vous spécifiez un emplacement de dossier spécial pour les données de conception à l'aide de votre fichier de projet Inventor

assurez-vous de consulter les paramètres du fichier de projet pour le localiser.

Il se trouve sous Options de dossier.

Courroie Design Accel 004

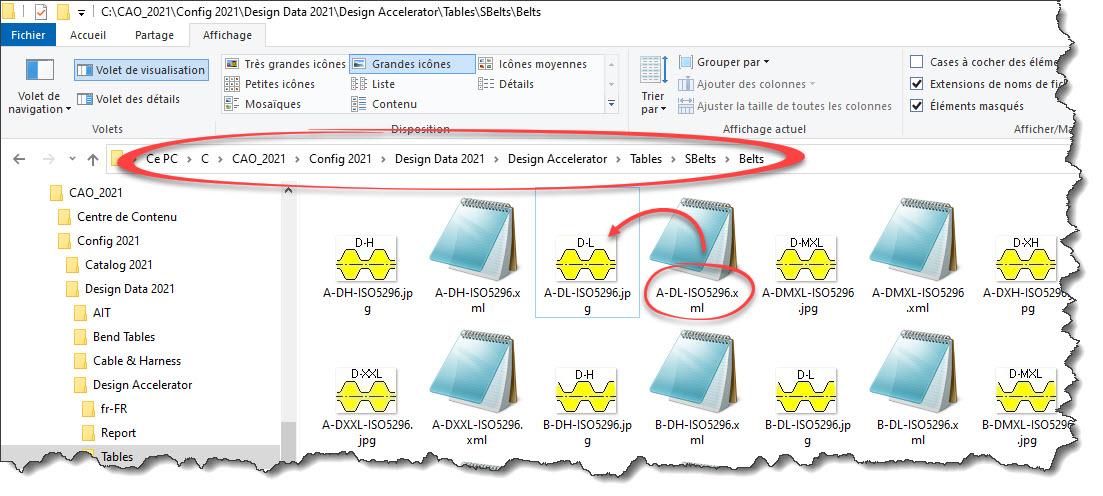

Naviguez jusqu'au dossier contenant les tableaux de courroies synchrones.

Vous recherchez le fichier .XML correspondant à la série de courroies que vous modifiez.

Courroie Design Accel 007

Dans notre cas, j'ajoute des courroies de section "D-L" A-DL-ISO5296.

Si vous n'êtes pas sûr d'avoir le bon fichier, il existe un fichier .JPG du même nom que vous pouvez prévisualiser pour vérifier que vous avez la bonne série de courroies.

Courroie Design Accel 009

Pensez à faire une copie du fichier A-DL-ISO5296.XML que vous allez modifier, au cas où...

Ensuite, vous aurez besoin d'une bonne source de courroies synchrones à section "D-L" pour vous assurer que vous ajoutez des courroies qui sont facilement disponibles.

Une recherche rapide sur Internet vous donnera de nombreux choix de fournisseurs. ici UN LIEN

Courroie Design Accel 008

À l'aide de votre éditeur XML ou de texte préféré, ouvrez le fichier.  Faites défiler le fichier jusqu'à la zone où vous souhaitez ajouter vos nouvelles courroies.

En prévisualisant les entrées, vous verrez facilement comment elles sont configurées.

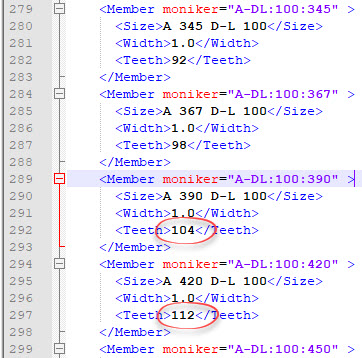

Dans l'exemple ci-dessous, il s'agit d'une courroie 408DL100.  Elle mesure 1038.23 mm de long, a 109 dents et est une courroie de largeur 1 pouce "Width" de 25.4 mm de large.

Courroie Design Accel 010

Je veux ajouter une nouvelle entrée pour une courroie A 408 D-L 100 et la placer entre l'entrée A 390 D-L 100 et l'entrée A 420 D-L 100 déjà présentes dans la base de données.

Copiez et collez une entrée existante et modifiez les informations nécessaires pour qu'elles correspondent à votre nouvelle courroie.

Courroie Design Accel 011

Enregistrez le fichier XML et vous avez terminé.

De retour dans Inventor, vous constaterez que la nouvelle taille de la courroie synchrone est maintenant disponible.

Si vous ne la voyez pas dans le menu déroulant, fermez et ouvrez Inventor pour recharger la base de données.

Courroie Design Accel 012
