Créer un taraudage ou filetage personnalisé

Il vous manque un diamètre nominal pour un perçage ou un pas spécifique pour une tige filetée ? Voyons comment nous pouvons compléter la liste existante.
Pour cela il faut éditer le fichier Thread.xls qu'il faut copier (au cas ou ...) avant de le modifier.

Taraudage perso 00

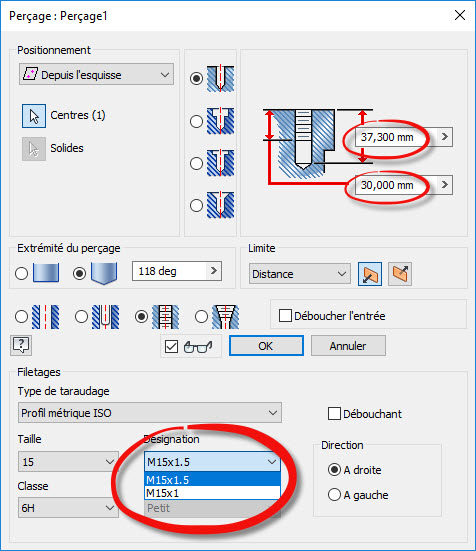

Ici par exemple nous voulons créer un M15x0.5 alors que la liste "Désignation" ne contient que M15x1.5 et M15x1

  • Ce fichier (Thread.xls) se trouve par défaut dans le dossier C:\Users\Public\Documents\Autodesk\Inventor 2018\Design Data\XLS\fr-FR

Taraudage perso 03

  • Sinon le chemin est géré par le projet courant, ici en exemple le projet UU_2018.ipj ou par les Options d'Application Inventor.

Taraudage perso 01

Taraudage perso 02

Il faut copier/coller les lignes 175 et 176 (M15x1) afin de récupérer la même pagination.

Taraudage perso 04

Ensuite 'Insérer les cellules copiées" au niveau de la ligne 177.

Taraudage perso 05

Il faut maintenant modifier le contenu des lignes 177 et 178.

Un site nous permet d'obtenir des valeurs pour vos besoin Metric Thread Calculator (amesweb.info)

Taraudage perso 06Taraudage perso 07













































Après édition nous obtenons.

Taraudage perso 08

N'oublier pas de fermer, après enregistrement, le fichier Thread.xls avant de relancer Inventor. Nous obtenons alors la nouvelle désignation M15x0.5 pour M15.

Taraudage perso 09
