Comment  alléger les fichiers Inventor pour envoi par mail

Afin de communiquer des fichiers Inventor par mail ou autres moyens d’échanges, il est parfois utile de réduire la taille de ces fichiers.

Soit par le fait que les boîtes mails sont limitées en capacités de pièces jointes,

ou parfois à cause d’un débit internet trop faible.

Regardons cet exemple de pièce complexe BS 89639 D.ipt qui fait aussi référence à une pièce dérivée BS 89639.ipt

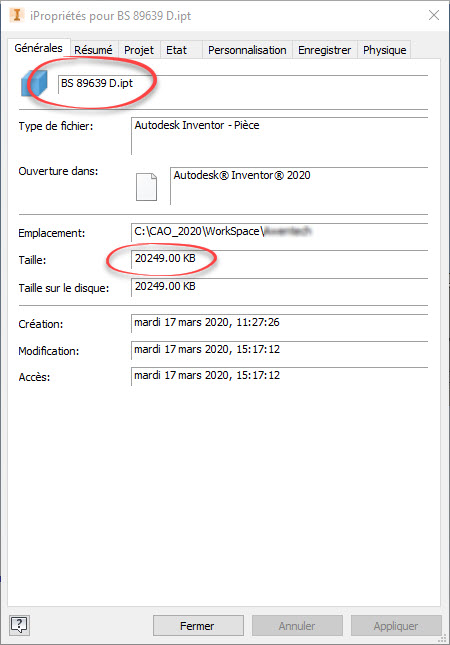

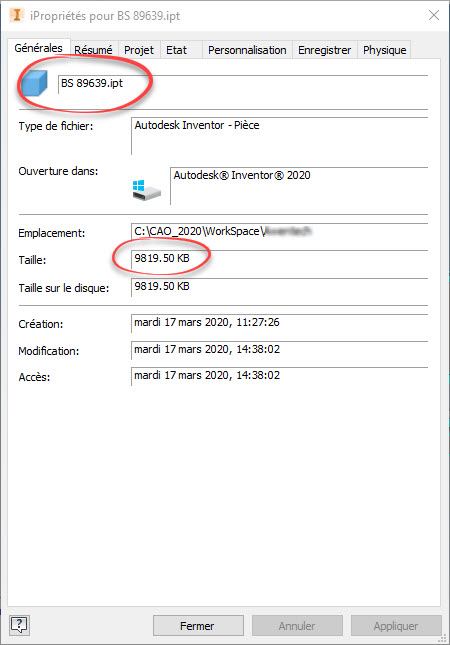

Le poids de ces fichiers en Mégaoctets est respectivement 20,2 Mo et 9,8 Mo.

Allèger des ficiers Inventor 02

Allèger des ficiers Inventor 01

Au total nous avons donc 30 Mo à communiquer.

Si pour des raisons de confidentialités, il est interdit d’utiliser les outils de transfert gratuits tels que Wetransfer™ ou Hightail™

et par obligation d’utiliser soit sa messagerie soit un site ftp privé. Il serait donc intéressant de réduire le plus possible la taille des fichiers.

Voici comment:

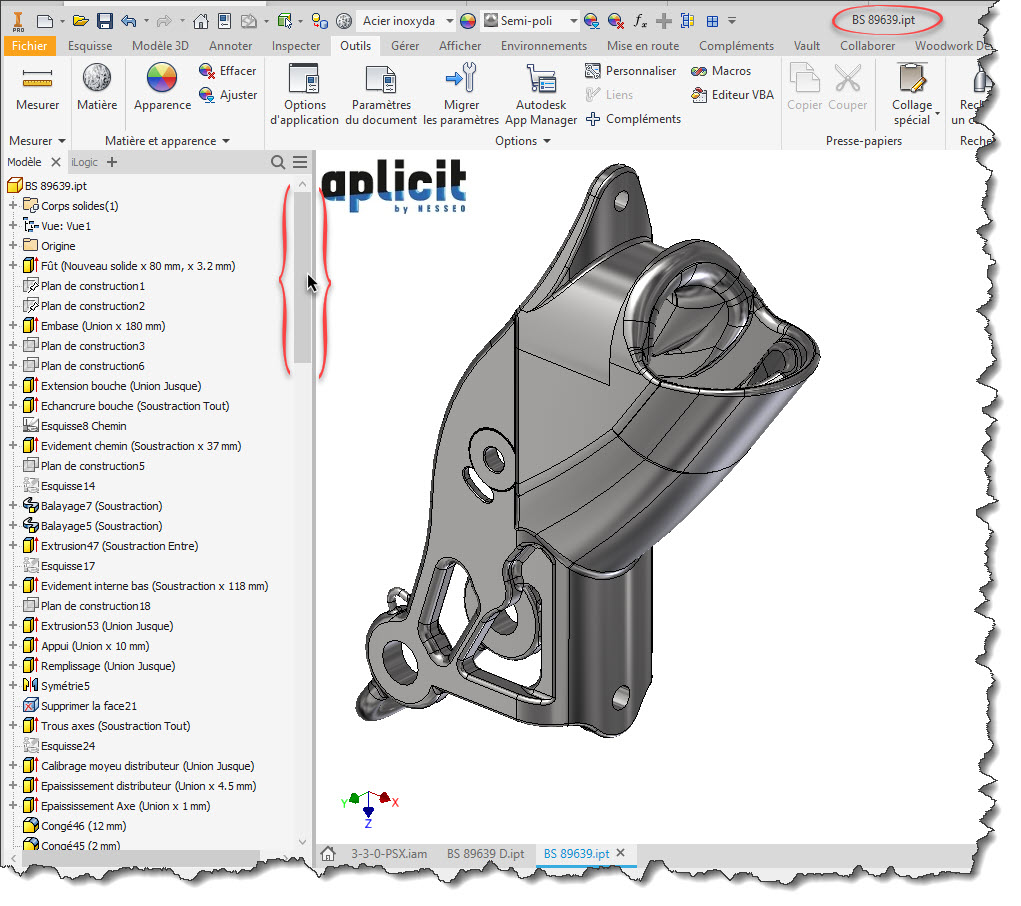

Allèger des ficiers Inventor 03

Pour chacun des fichiers il faut « Déplacer le fin de la pièce vers le haut« .

Allèger des ficiers Inventor 04

Ainsi nous obtenons après sauvegarde pour chacun des fichiers les tailles suivantes :

Allèger des ficiers Inventor 06

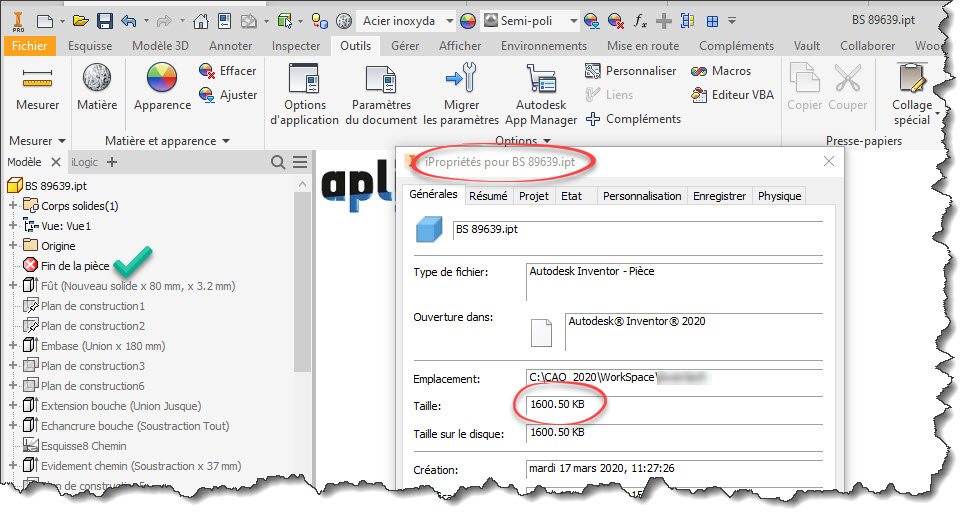

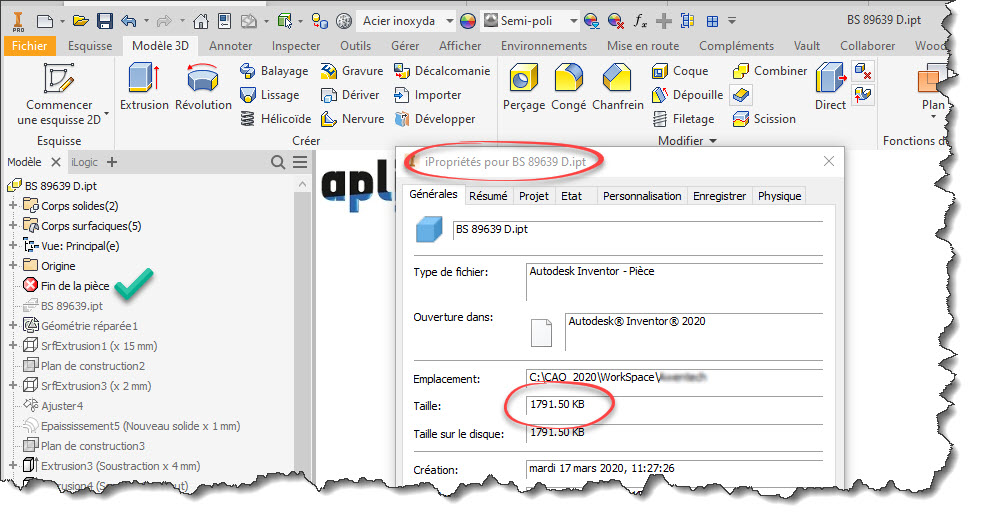

1,8 Mo pour BS 89639 D et 1,6 Mo pour BS 89639 ce qui fait un total de 3,4 Mo soit à peine 11.5 % de la taille initiale. (impossible d’obtenir ce résultat avec WinZip ou WinRar)

Allèger des ficiers Inventor 05



Allèger des ficiers Inventor 08

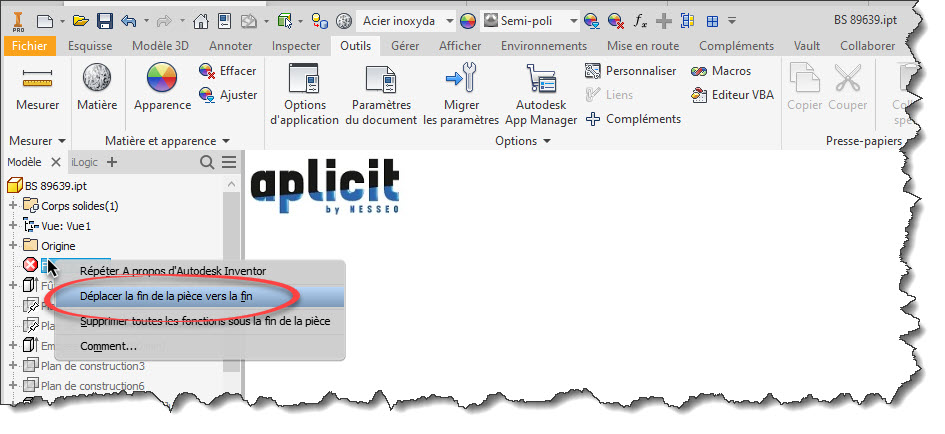

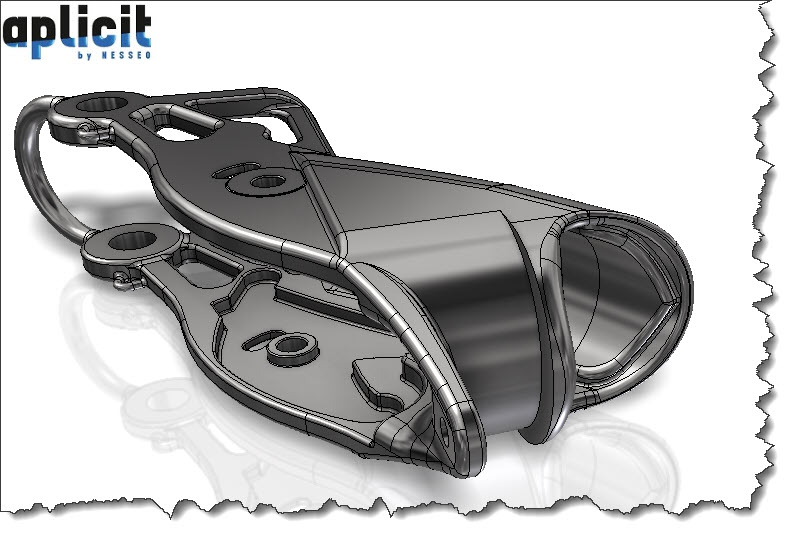

Ensuite après téléchargement sur le poste de travail il faut, tout simplement « Déplacer la fin de la pièce vers la fin » afin de retrouver le modèle « complet » et de 32 Mo

Allèger des ficiers Inventor 07
