Archicad – Comment agir sur la position du titre de vue

Exemple d’une rotation à 180° d’une vue en conservant le titre en lecture

On peut avoir besoin dans certains cas d’appliquer une rotation de 180° à une vue sur une mise en page tout en voulant conserver la lecture du titre. Ici par exemple on souhaite que le plan corresponde à l’élévation.
Capture2

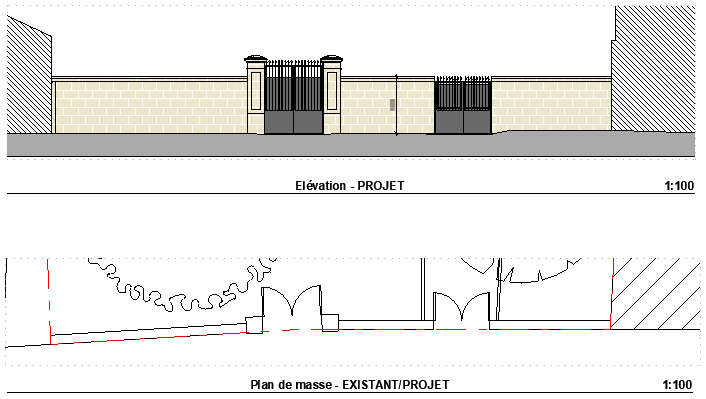

Résultat souhaité :
Capture1

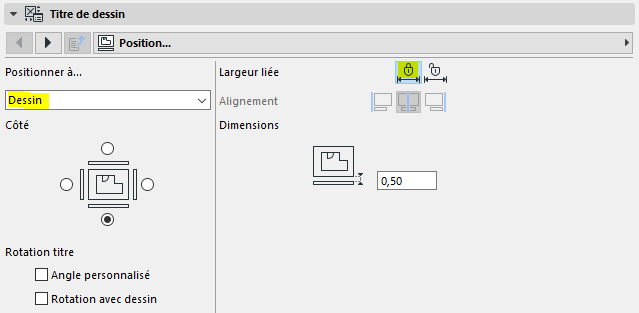

Voici par défaut les réglages concernant la position du titre d’une vue :
Capture

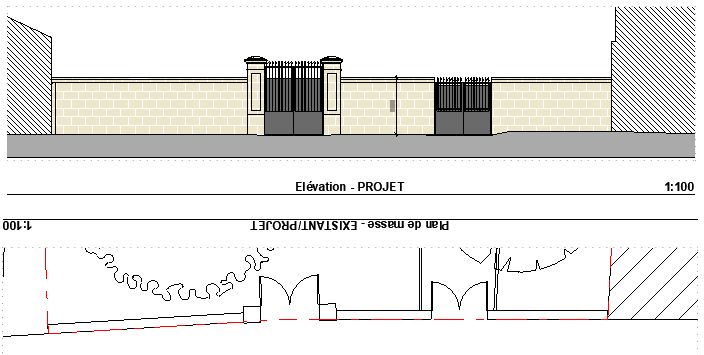

Le titre est lié au dessin et ce réglage est tout à fait satisfaisant dans la plupart des cas. Mais si on fait une rotation de 180° au plan, le titre est illisible.
Capture5

Il faut donc modifier les réglages du titre :

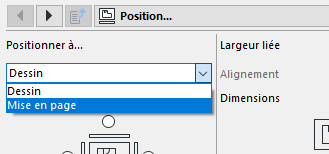

- Lier le titre à la mise en page, et non plus au dessin
Capture4

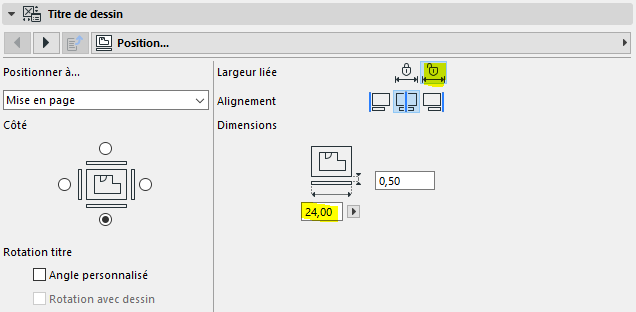

- Déverrouiller la largeur du titre, choisir sa dimension soit en la notant, soit graphiquement
Capture3

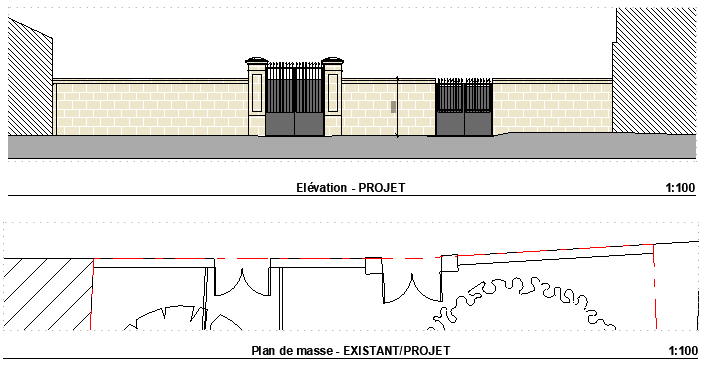

- Et enfin déplacer le titre pour le positionner correctement.

A bientôt sur le blog Aplicit !
