Régler les jonctions de murs Existant/Projet Archicad

Lorsqu’on travaille avec les filtres de rénovation, on peut se retrouver avec des connexions parasite entre les éléments existant et projet.

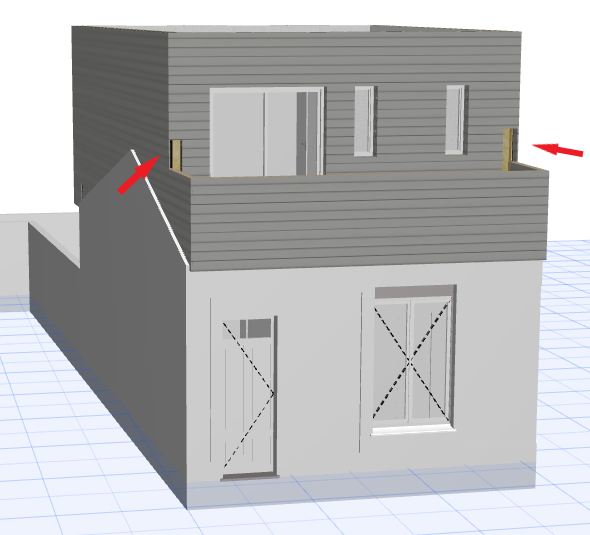

Dans cet exemple les murs pignon existant coupent les murs de la sur-élévation.

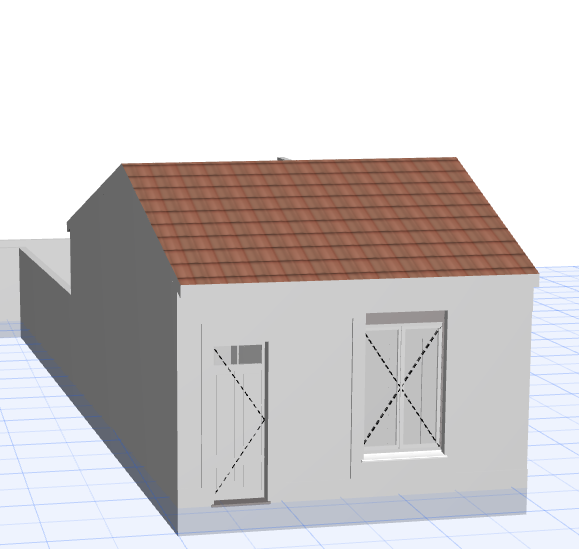

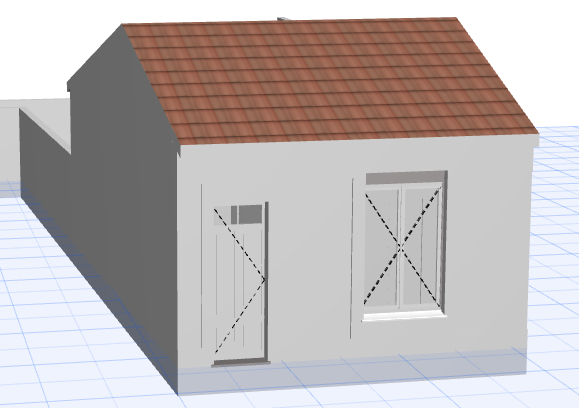

Existant

Archicad


Projet

Archicad Régler les jonctions de murs


Pour éviter cela, il faut agir sur les groupes d’intersection : Documentation => Calques => Option Calques. Chaque calque a un groupe d’intersection attribué.

Archicad Régler les jonctions de murs

Par défaut chaque calque appartient au groupe 1.

Les éléments qui appartiennent au même groupe d’intersection de calque se connecteront. Les éléments qui appartiennent à des groupes d’intersection de calques différents ne se connecteront pas.

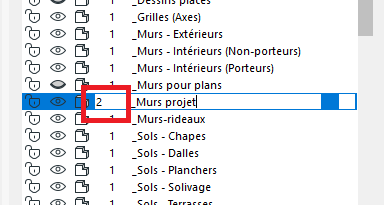

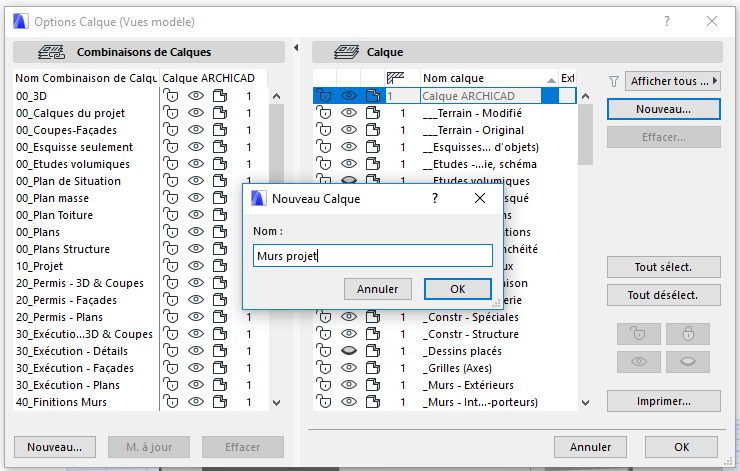

Pour empêcher la connexion entre les murs pignon de l’existant et les murs de la sur-élévation, il faut donc placer les murs de la sur-élévation sur un calque différent et lui associer ensuite un numéro de groupe d’intersection de calque différent.

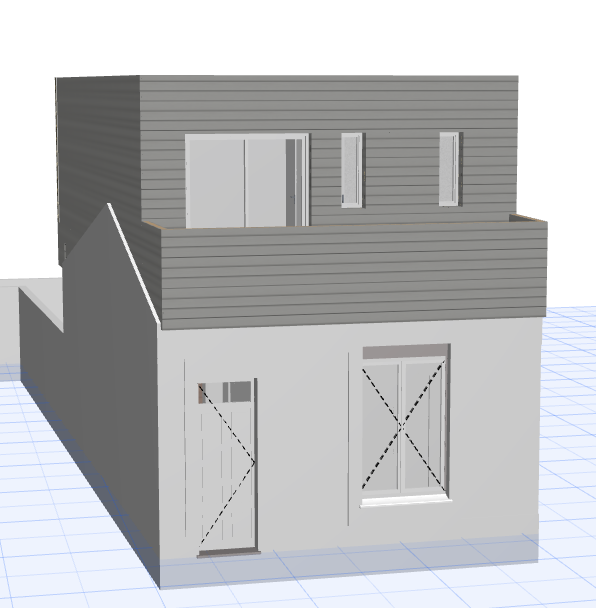

Archicad Régler les jonctions de mursArchicad Régler les jonctions de murs
Archicad Régler les jonctions de murs

A bientôt sur le blog Aplicit !
