Lorsqu’on travaille sur une maquette contenant des fichiers liés avec plusieurs niveaux d’imbrication, il est nécessaire de connaitre la différence entre Attachement et Superposition dans la fenêtre de Gestion des liens.

Imaginons 3 Maquettes A, B et C.
La Maquette A est liée dans la Maquette B et la maquette B est liée dans la maquette C.

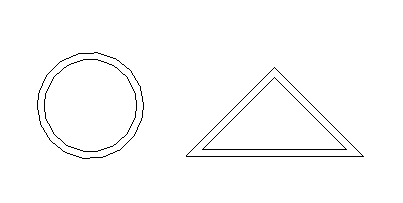

Maquette A

Maquette B

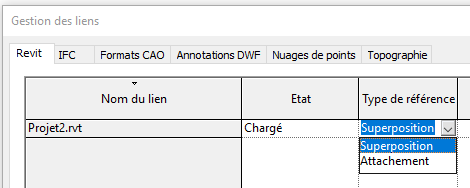

Par défaut le lien s’enregistre sur la position Superposition.

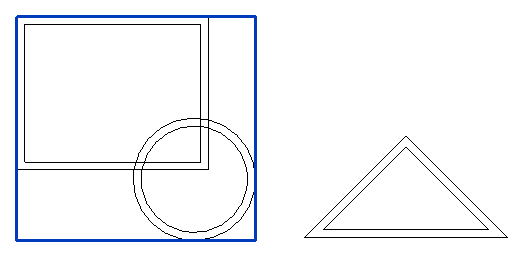

Maquette C
La visibilité de la maquette A dans la maquette C dépendra de son type de référence :
- Attachement : la maquette A est visible.

- Superposition : la maquette A n’est pas visible. Au moment de lier la maquette B dans la maquette C, Revit nous alerte et nous indique la marche à suivre.

A bientôt sur le blog Aplicit !
