AutoCAD 2017

Autodesk a sorti la version 2017 d’AutoCAD :
Vous trouverez ci-dessous un petit tour sur les nouveautés.

AutoCAD 2017 banniere

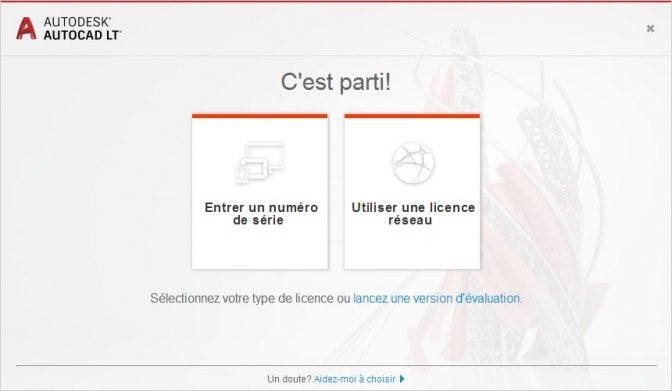

Au démarrage un nouveau panneau permet de choisir sa licence : monoposte ou réseau ou version d’évaluation.

01-type-licence

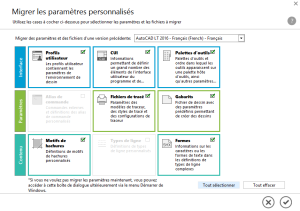

Au 1er démarrage d’AutoCAD l’utilitaire pour migrer les paramètres personnalisés d’une version précédente s’affiche :

migrer-parametres



Les nouveautés de l’interfaceVoir une video

L’icone de démarrage adopte un nouveau look.

icone_autocad

Voir une video

Les cases de dialogues ont été agrandies et sont redimensionables ce qui apporte une meilleur lecture des noms de fichiers surtout les noms long.

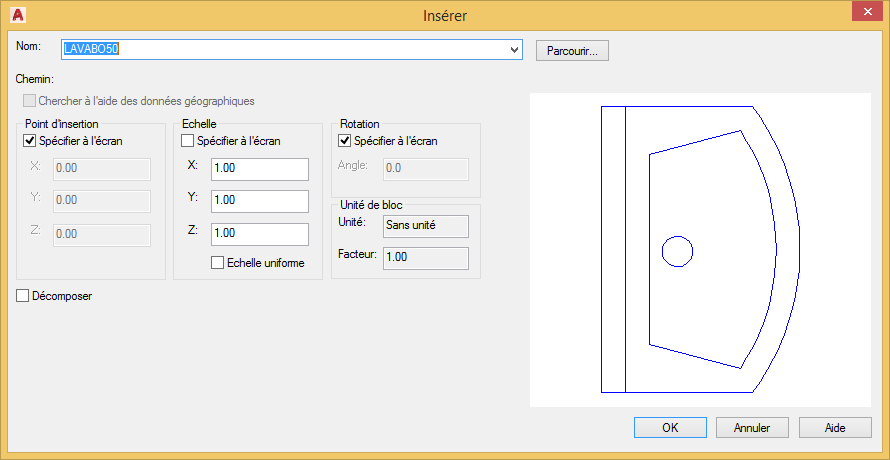

Insertion de bloc : largeur de la liste des blocs, et aperçu du bloc  plus grand.

Affiche une liste plus longue plus facile pour sélectionner pour : Le gestionnaire de groupe et Gestionnaire de mise en page et Charger une application

Idem pour l’éditeur des attributs : affiche par défaut 15 attributs au lieu de 8.



insertion-case



Créer des axes :

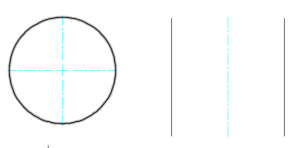

La nouvelle commande Marque centrale et Trait d’axe : pour créer rapidement des traits d’axes en pointant un cercles ou un arc ou cliquez 2 deux lignes.
Les axes sont associatifs et suivent les modifications du cercle ou des deux lignes. Voir une video.

Modifier le trait d’axes : depuis les propriétés ou à l’aide des poignées.

Les nouvelles variables systèmes permettent de paramétrer les dimensions de ces axes.

CENTERLAYER : pour définir le calque par défaut

CENTERLTYPE : défini le type de ligne utilisé , par défaut

CENTERCROSSSIZE : gère la taille de la croix

CENTEREXE : gère le dépassement du trait d’axe

CENTERCROSSGAP : gère l’échelle de type de ligne

AXES-icone







axe-01











axe-proprietes2































Import PDF

Depuis la version 2010 AutoCAD permet d’attacher un fichier PDF (comme une xref)
Avec la version 2017 c’est la conversion de PDF en objet AutoCAD qui est possible le résultat est convaincant.

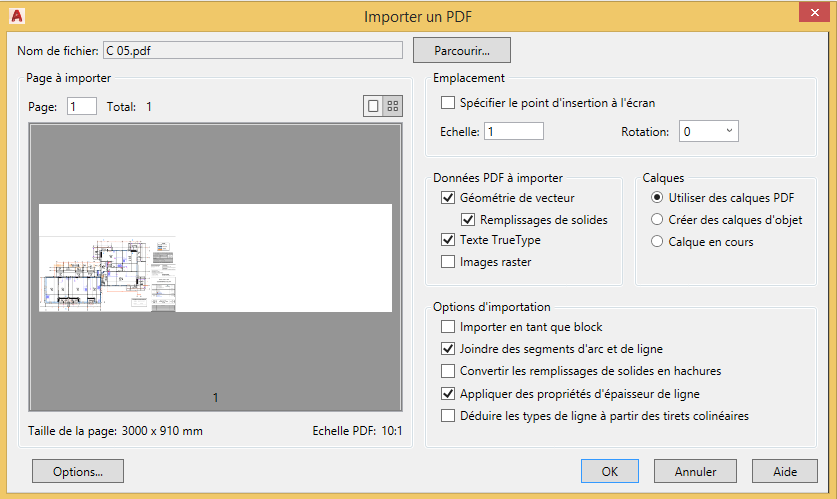

Depuis icone Import PDF de l’onglet insérer.

PDF-importer-icone

PDF_import-fichier

La qualité de la conversion est liée à la qualité du fichier PDF.
Un essai avec un fichier de cadastre n’a pas été  converti avec AutoCAD, alors que la conversion est satisfaisante avec d’autres PDF.
Voir une vidéo :



Vue de conception : partager un plan sur internet :
Une nouvelle fonction nommée vue de conception permet de partager un plan dans un simple navigateur Web.
Il suffit pour votre correspondant d’un navigateur internet. Le plan s’ouvre dans un A360 Viewer d’Autodesk.
Voir une video



partager-vue-conception

Diverses nouveautés :

Sélection d’objet :
Amélioration de la sélection d’objet en type de ligne axe ou discontinu : sélectionner ou s’accrocher en cliquant l’espace.
La nouvelle variable LTGAPSELECTION gère cette sélection.
Il faut  que l’accélération matérielle soit activée. (avec carte video compatible DirectX 11).

Dans les options onglet affichage une nouvelle option : nombre de secondes avant affichage pour régler le délai d’apparition des info-bulles.

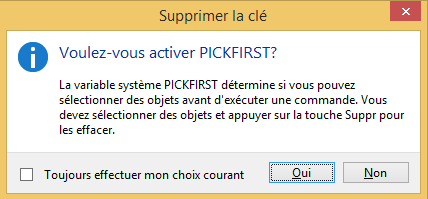

La variable PICKFIRST et message d’avertissement si l’on essaie de supprimer un objet et que la variable PICKFIRST est réglée sur 0.
Dans ce cas AutoCAD propose de la repasser automatiquement à 1. Cela va dépanner beaucoup d’utilisateurs.

pickfirst-msg1

Calques par défaut pour les hachures et cotes :
La variable  HPLAYER peut être définie sur un calque qui n’existe pas.
La variable DIMLAYER est maintenant utilisée par toutes les commandes de cotation.

La commande MODIFTEXTE passe en mode boucle pour modifier plusieurs textes à suivre.

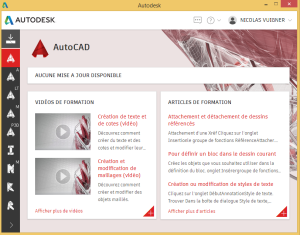

Application de bureau Autodesk

Remplace Autodesk Application Manager.
Permet d’être informer de la disponibilité des correctifs : les services pack et les hotfix les télécharger et les installer.
Permet l’accès aux vidéos.



home_manager_01

Les performances :
Autodesk affirme avoir amélioré les performances d’affichage sur AutoCAD notamment sur les fonctions de zoom et de panoramique.
La qualité d’affichage des types de lignes a été améliorée.
L’accrochage objet centre géométrique n’est plus réalisé sur des polylignes constituées d’un grand nombre de segments. Ce nombre de cotés est gérée par la variable PLINEGCENMAX.

Le format DWG :
Les dessins enregistrés par la version 2017 sont au format DWG 2013 et donc compatible avec les versions 2013 à 2017.
Rappel pour convertir aux versions précédentes



Configuration requise :

Ordinateur PC en Windows 7 SP1, Windows 8.1 ou Windows 10, ne s’installe pas sur windows XP, la version sur MAC n’est pas disponible à ce jour,
nécessite le .NET Framework version 4.6.
De préférence :
avec 8 go de mémoire ram (me semble un minimun aujourd’hui)
avec un navigateur internet récent  : Chrome ou edge ou internet explorer 11
et une carte video Nvidia ou AMD pour bénéficier de zoom et d’affichage + rapide, même en dessin 2d car les dessins sont de plus en plus gros.

Configuration requise pour AutoCAD 2017

Configuration requise AutoCAD LT 2017
