AutoCAD 2020 les nouveautés

A2020_demarrer

Autodesk a sorti la nouvelle version d’AutoCAD.
Vous trouverez ci-dessous les principales nouveautés et améliorations d’AutoCAD 2020 (sorti le 27 Mars).

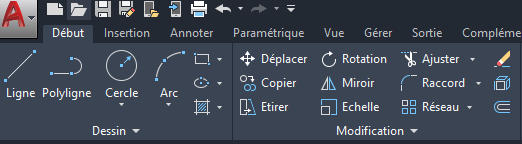

Interface et couleur : nouveau thème foncé du ruban

Les couleurs d’arrière-plan sont légèrement modifiées (noir moins noir …)  et améliore le contraste et donc la visibilité du ruban.
A2020_ruban_couleur01

Les onglets contextuels sont affiché plus distinctement : par exemple le ruban contextuel de l’éditeur de textes, il est entouré d’un trait bleu.

A2020_ruban_contecte_TEXTE02

Depuis les Options  -> Onglet Affichage  : vous pouvez choisir le thème Clair.

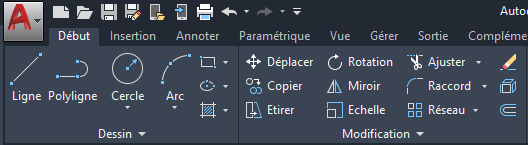

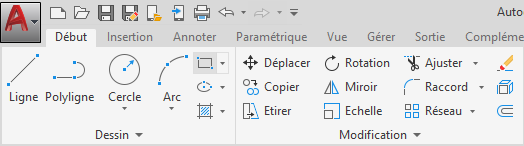

Exemple le ruban en thème Foncé et en Clair :

A2020_ruban_Debut_fonce

A2020_ruban_Debut_clair

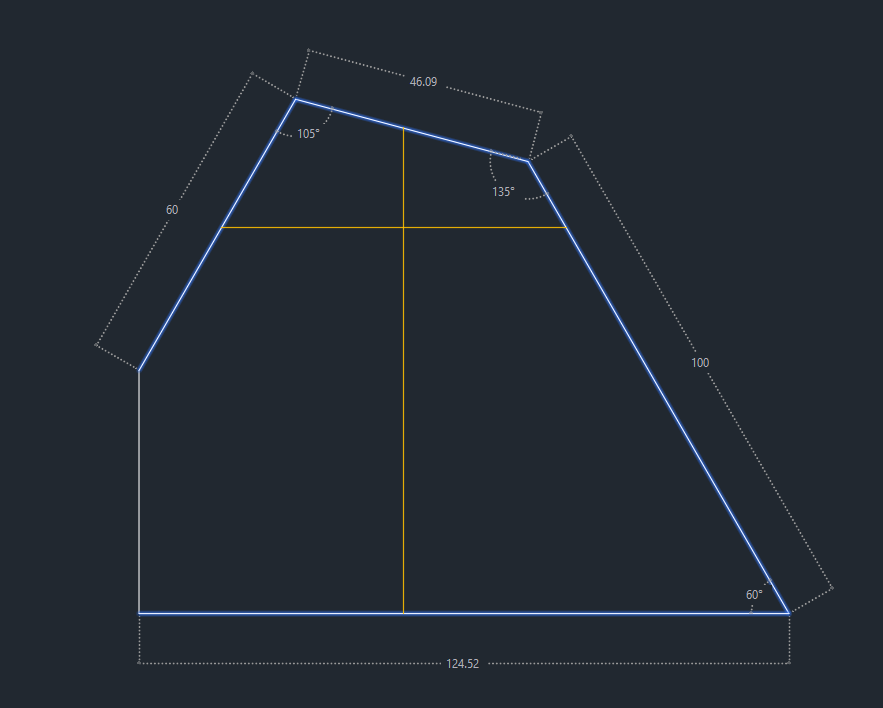

La commande Mesure rapide :

La commande MESURERGEOM évolue et dispose de l’option RAPIDE
Avec cette option Rapide il suffit de placer la souris sur le dessin et AutoCAD affiche les longueur les angles.
C’est simple et vraiment rapide.

A2020_mesuregom01

A2020_mesuregom02

A2020_mesuregom03

La Palette blocs

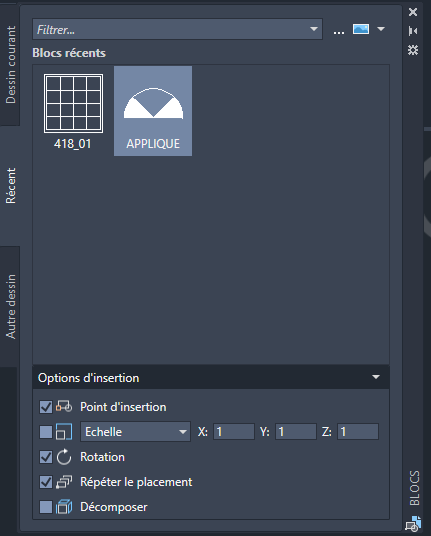

Une nouvelle palette : la palette Blocs.
Pour insérer un bloc, on peut utiliser la commande insertion ou DesignCenter ou des palettes d’outils.
Vous disposez maintenant de cette nouvelle palette bien pratique !
L’onglet Dessin courant : affiche la liste des blocs présent du dessin ouvert.
L’onglet récent : affiche les derniers blocs insérés.
L’onglet autre dessin affiche la listes des blocs d’un autre dessin sélectionné (sorte de Designcenter bis)

On peut facilement choisir parmi les options  :  Point d’insertion , Echelle,Rotation, Répéter le placement.

Palette_bloc_01

Au niveau du ruban apparaissent les 2 options : Blocs récents et Blocs issus d’autres dessins.

Palette_bloc_04icone

Pour insérer depuis l’ancienne case de dialogue : utiliser la commande INSERCLASSIQUE  ou son alias DDINSERT.

Pour insérer un bloc sans passer par une case de dialogue saisir  :  -INSERER  ou son alias : -i  puis répondre aux questions dans les lignes de commande.



La commande PURGER

La commande PURGER existe depuis longtemps mais elle évolue, .

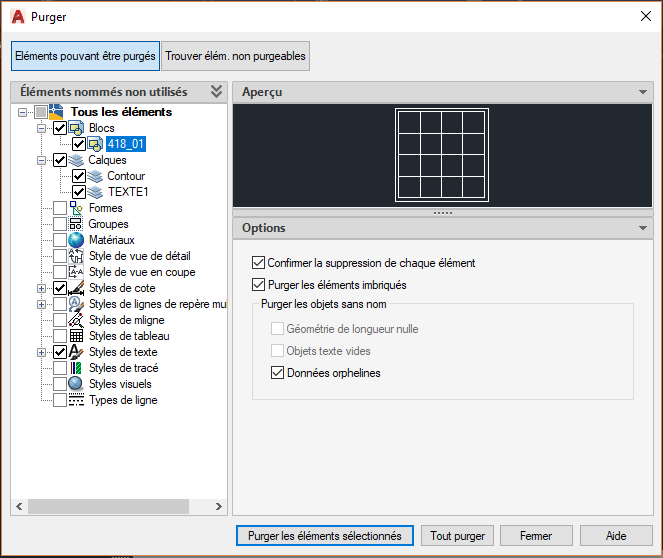

La case de dialogue évolue, elle affiche 2 onglets : Eléments pouvant être purgés et l’onglet : Trouver éléments non purgeables.
Il faut cocher les cases des catégories ou éléments à purger.
Affiche l’aperçu du bloc à purger

Données orpheline : permet de purger les types de ligne issu de

A2020_purger01

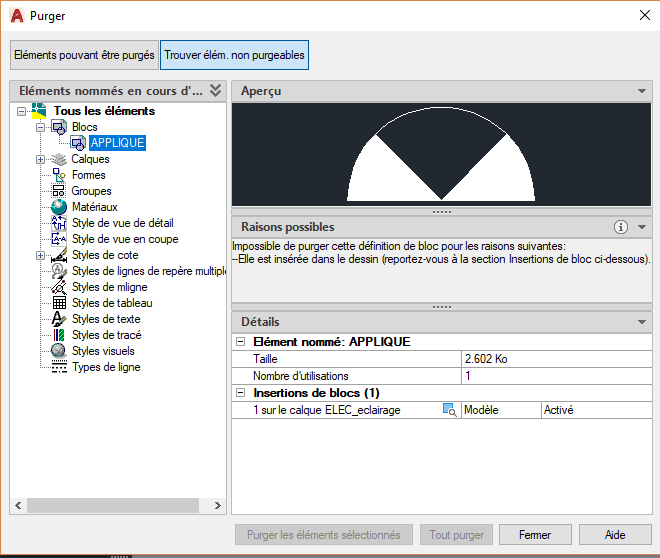

Avoir une explication sur des éléments que l’on ne peut pas purger.
Exemple pour un bloc : affiche le calque dans lequel il est placé et le nombre d’insertion.

A2020_purger02

L ‘onglet Gérer dispose des icônes des fonctions bien connues  : purger, contrôler et épurer (supprimer les doublons, overkill).

Comparaison de 2 fichiers DWG

Dans un article précédent j’avais montrer la comparaison de 2 DWG. Cette fonction a évoluée dans la présentation de la comparaison.
AutoCAD créait 1 nouveau dessin à partir des 2 DWG sélectionnés.
Autodesk a changer cette technique maintenant on ouvre le DWG 1 puis on sélectionne le DWG 2  : les différences sont affichées dans le DWG 1

Depuis le menu Application et icone Comparaison de fichiers DWG

comparer01_icone

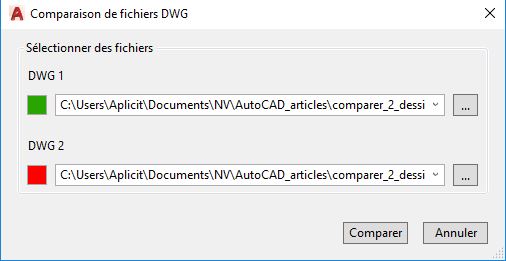

Sélectionnez les 2 DWG

02-selection_DWG1

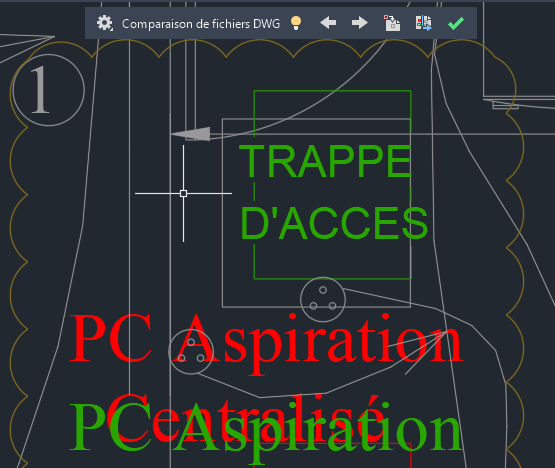

Les différences sont entouré par un nuage de révision.
Vous pouvez activer ou désactiver ce nuage, par un clic sur icone Nuage de révision.

Les différences sont affichée en couleur :
Les objets appartenant au DWG  1 sont par défaut affiché en vert
Les objets appartenant au DWG  2 sont par défaut affiché en rouge
Les objets commun sont affichée en gris  (par défaut)

comparer02_re

Les options sont accessibles depuis la barre  d’outils (avant c’était un ruban …)

comparer_barre-outil

comparer_barre-outil_param

Afficher les différences du DWG 2 et choix de la couleur pour le DWG2  (par défaut rouge).
Afficher les différences du DWG 1 et choix de la couleur pour le DWG1  (par défaut vert )
Aucune différence : affiché ou pas les objets présent dans les 2 dessins et choix de la couleur (gris par défaut)
Ordre de tracé : inverse l’ordre de comparaison des dessins.

Afficher ou pas les nuages de révision et modifier la taille et la forme des nuages (rectangulaire ou polygonale)
Activer les modifications sur les hachures.
Activer les modifications sur les textes

Affiche le nombre de différence trouvées dans mon exemple : 3 différences trouvées.
Par un clic successif sur la flèche on peut afficher une à une chaque différence.

Depuis icone : on peut importer  dans le DWG 1 des objets issue d ela comparaison.
Depuis icone Exporter le cliché : AutoCAD créé un nouveau DWG contenant la comparaison.

comparer_importer

Amélioration des performances.

Installation et accès aux fichiers plus rapide sur un disque dur SSD.

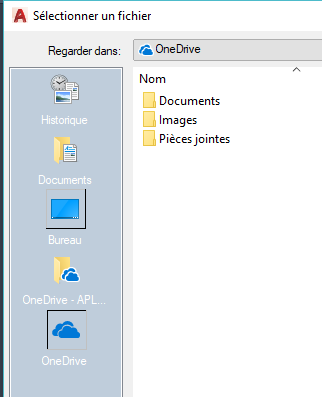

Accès aux fichiers stockés sur le Cloud

Accédez aux fichiers stockés sur des Cloud comme Onedrive, Box, Dropbox, hubic…
Exemple la case de dialogue ouvrir et enregistrer un dessin affiche l’accès à ces server cloud (et pas uniquement le Cloud d’Autodesk…)

acces_onedrive

Configuration requise

AutoCAD 2020 et AutoCAD LT  2020 ne s’installent que sur des ordinateurs en 64 bits.
Sur les windows suivant :
Windows 7 (avec SP1 avec mise à jour KB4019990 (64 bits uniquement)
Windows 8.1  avec mise à jour KB2919355 (64 bits uniquement)
Windows 10  (64 bits uniquement, version 1803 ou supérieure)
voir la configuration requise.
Mémoire RAM , Mémoire Minimum : 8 Go  Recommandation : 16 Go.
Ecrans haute résolution et 4K :  résolutions jusqu’à 3 840 x 2 160 prises en charge sur les systèmes Windows 10 64 bits (avec carte graphique compatible)

Depuis votre compte Autodesk, télécharger AutoCAD 2020 puis installez le !

L’installation est similaire aux versions précédentes.

Votre abonnement AutoCAD sur Tezabo

Votre abonnement AutoCAD LT sur Tezabo

Voir une video (en français)

présentation d’AutoCAD 2020 (en Français)

Présentation d’AutoCAD LT  (site français)

Accédez à l’aide.

 à bientôt sur ce blog !
