AutoCAD 2022 : la palette Nombre

Parmi les nouveautés de la version 2022 présentées dans un article précédent, la palette Nombre permet de compter les blocs facilement.

Cette fonction est disponible sur AutoCAD et AutoCAD LT 2022
Vous trouverez ci-dessous les principales possibilités :

La nouvelle palette NOMBRE : pour compter les blocs

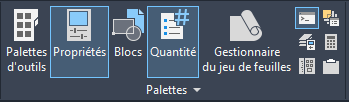

Depuis l’icone QUANTITE de l’onglet Vues :

Affiche la palette NOMBRE, ou COUNT en version anglaise.

vous pouvez :

Quantifier le nombre des blocs utilisés dans le dessin.
Retrouver, zoomer sur chaque bloc sélectionné avec les flèches de la barre d’outils Quantité
Afficher un rapport d’erreur sur les blocs : bloc superposé ou Bloc renommé et les identifier dans le dessin.
Obtenir un tableau dynamique avec le nom du bloc et le nombre.

Depuis cette palette : obtenir rapidement :

la liste des blocs insérés dans le dessin.
Le nombre d’insertion d’un bloc. (c’est plus facile qu’avec Selection Rapide)

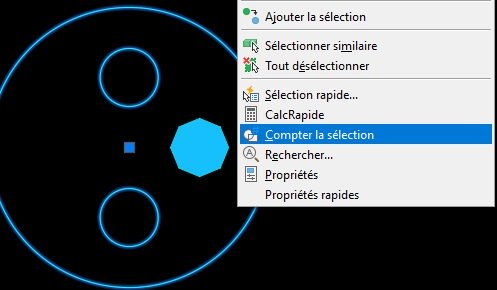

On peut aussi sélectionner un bloc dans le dessin, et depuis le menu contextuel choisir Nombre, cela afficher le résultat dans la palette Nombre.

Sélectionnez un bloc dans la palette Nombre ::
Le bloc est affiché en surbrillance, même si il est inclus dans un bloc. (bloc imbriqué)
Cela affiche une barre de comptage en haut de l’écran :
affiche le nombre d’objets (exemple 57), et des fonctions pour gérer les objets comptés.

Affiche les informations et les attributs.

Exemple :

Symbole Jaune : cliquez sur le symbole pour afficher les informations.

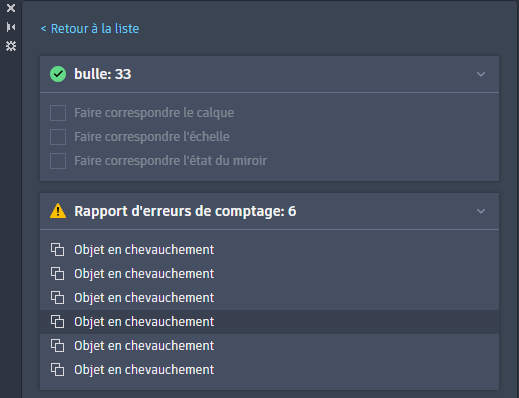

puis cliquez sur Retour à la liste pour retrouver la palette

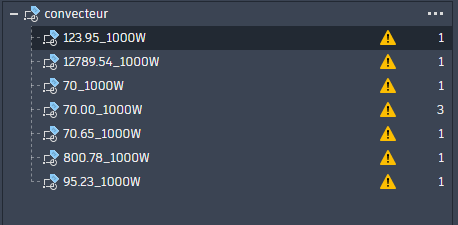

Soit le bloc est superposé (ou chevauchement) ou renommé.

Appliquer des filtres :
Sélectionnez un bloc dans la palette et choisir un filtre Calque, échelle, état du miroir :

Filtrer sur le calque :

Pour contrôler le placement dans les calques :
Dans la palette : le nom du calque et le nombre de bloc

Pour retrouver dans le dessin le bloc mal placé cliquez sur la flèche Suivant : Zoom sur le bloc

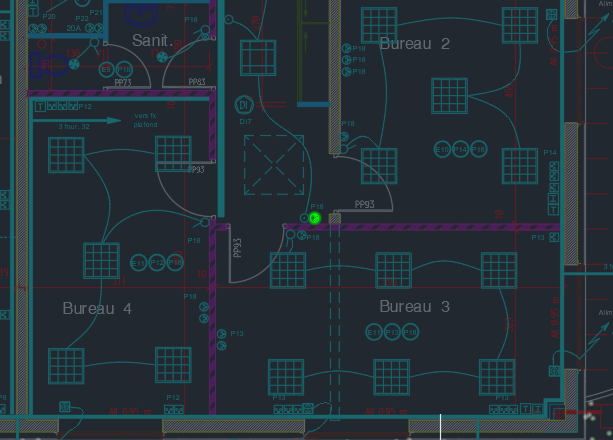

Affichage et mise en évidence du bloc concerné :

Filtrer sur l’échelle :
Permet d’identifier les blocs avec une échelle différente

Filtrer sur l’état de miroir :
Mise en évidence des blocs en symétrie ou miroir : choisir détail par miroir

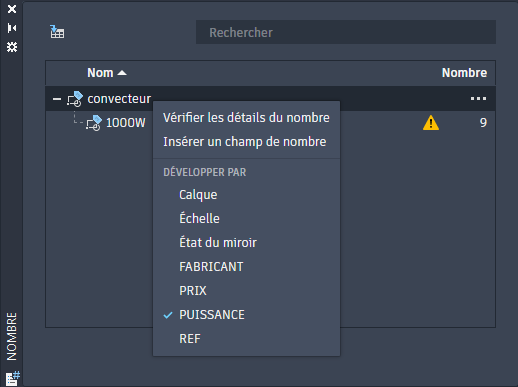

Fitrer par attribut :
Exemple ici filtrer par l’attribut PUISSANCE.

On peut sélectionner plusieurs attributs : exemple ici PUISSANCE et PRIX et .

Insérer un champ avec le nombre de bloc.
depuis la barre d'outil icone insère champ.
Le champ est mis à jour selon l'ajout ou la suppression de bloc.

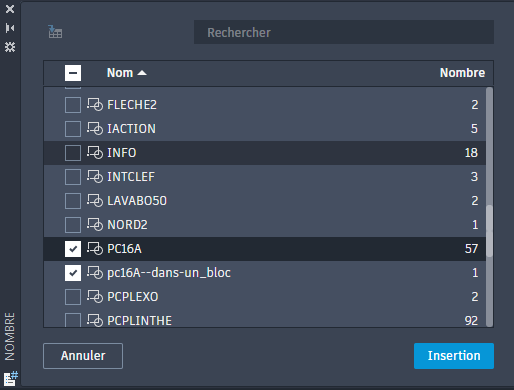

Insérer un tableau à partir des blocs sélectionnés dans la palette.

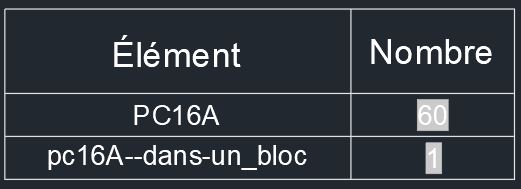

Un tableau avec tous les blocs du dessin.
Un tableau avec les blocs sélectionnés, exemple uniquement les prises elec.

Si on ajoute ou on supprime des blocs le tableau se met à jour !

Remarques :
Les objets pris en compte : les références externes ou de l'espace papier sont exclus du décompte. Les blocs placés dans une présentation ne sont pas comptés
Dessin entier ou zone : une sélection ou une zone de dessin n’est pas pris en charge.

Voilà un premier tour sur cette nouvelle palette, bien pratique pour un AutoCAD LT 2022 !
