Création d'une étiquette sous AutoCAD

Créez du texte séparé avec une hauteur de 1 (non anotatif).

Attention aux justifications. Dans le cas d'une étiquette pour une ouverture, la justification est :

Largeur : Milieu droite
X : Milieu centre
Hauteur : Milieu gauche

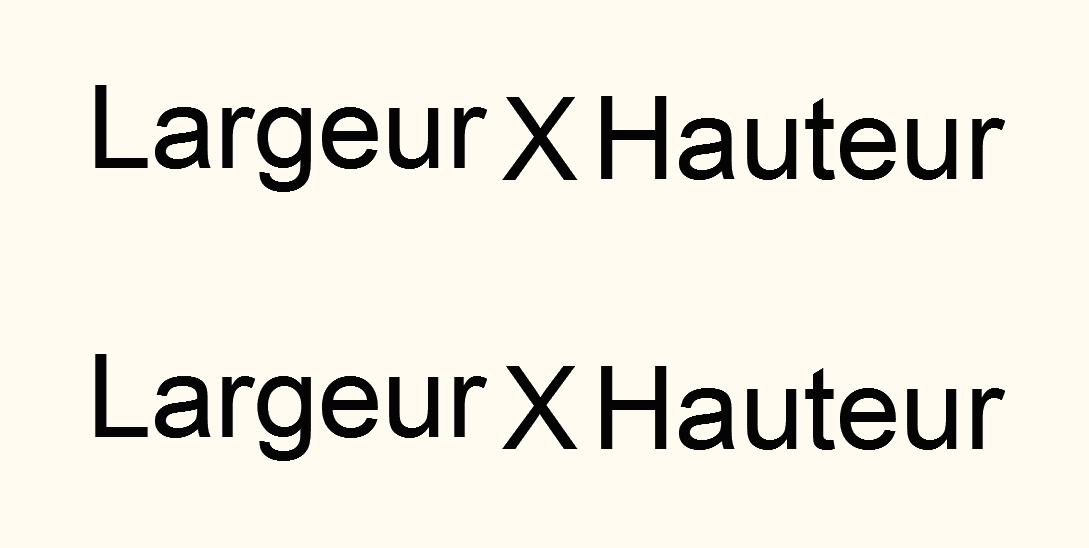

Copiez le texte pour garder une trace de l'original.

Menu "Format"
"Définir l'étiquette de nomenclature"
Sélectionnez tout le texte (garder la copie de côté).

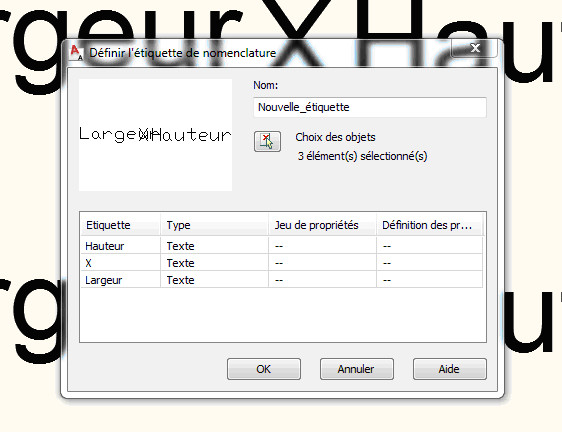

La boite de dialogue suivante apparait :

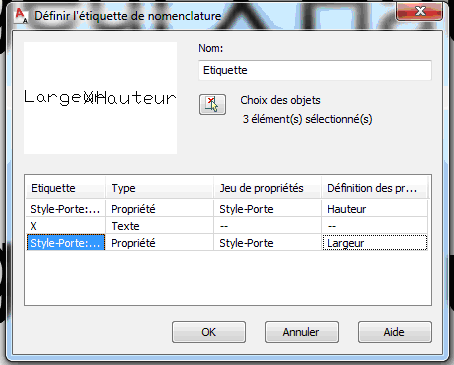

Remplissez la boite de dialogue de cette façon :

Cliquer sur OK.

Pointez le point d'insertion (généralement au centre).

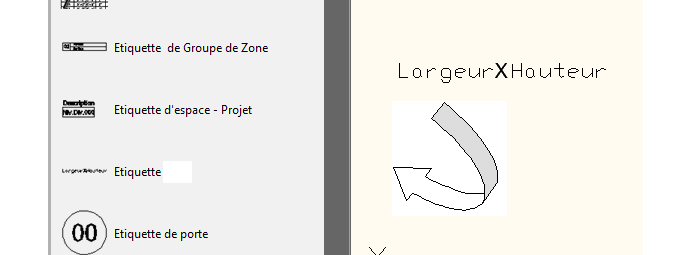

Glissez ce texte (qui est devenu un bloc à vues multiples) Par exemple, dans la palette "document".

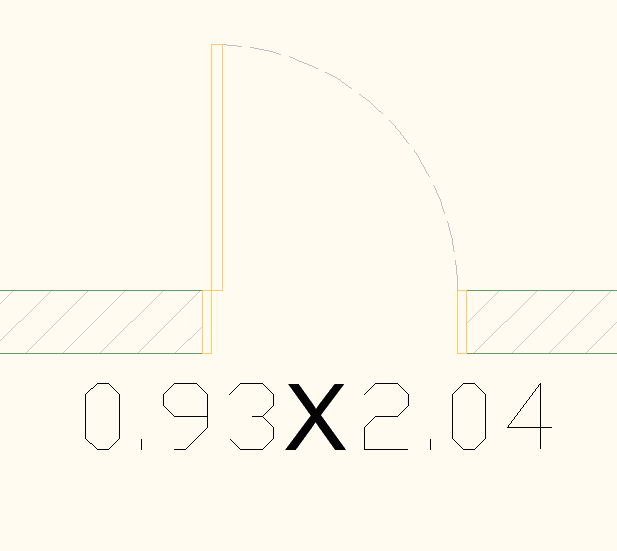

Lorsqu'une porte est posée, récupérez l'étiquette, sélectionnez la porte puis poser l'étiquette.

Si le texte est trop gros, modifiez le dans les propriétés ou modifiez la taille dès le départ.
Pensez à créer cette étiquette dans votre gabarit.
