AutoCAD : message à l’ouverture sur Objet ARX et graphiques externes

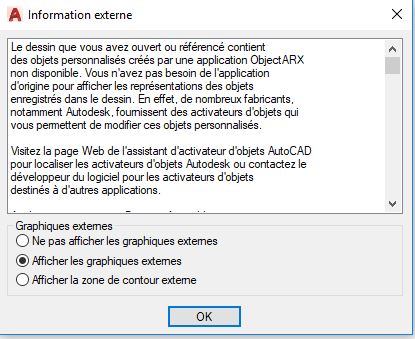

A l’ouverture d’un dessin un message d’alerte s’affiche  : afficher ou pas les graphiques externes

Information interne

Objet ARX



Le dessin contient des objets créés à l’aide de programmes spécifique ARX comme AutoCAD Architecture, AutoCAD MAP, AutoCAD Mechanical …etc…
Ces objets peuvent être affichés mais pas modifié car l’application qui a créé ces objets n’est pas présente sur l’ordinateur.

Pour en savoir plus sur un objet proxy.

Pour afficher ces objets PROXY (ou proxy entity)

Vérifiez les variables suivantes :

PROXYSHOW  : gère l’affichage des objets PROXY
Au clavier saisir : PROXYSHOW
Entrez une nouvelle valeur pour PROXYSHOW <0>: 1

Suivi d’une régénération du dessin (au clavier RG et valider)
Vérifiez aussi les variable suivantes (réglage par défaut)on va faire simple tout à 1
PROXYNOTICE (variable système) et appliquer la valeur à 1
AutoCAD affiche un message quand un objet externe est créé.

PROXYGRAPHICS (variable système) et appliquer la valeur à 1
détermine si des images d’objets externes sont enregistrées dans le dessin.

Vérifiez les options AutoCAD : onglet Ouvrir et enregistrer :
remarque cette option n’est pas disponible dans AutoCAD LT

Objet ARX



Avec ces réglages les objets PROXY sont affichés.

Astuce pour sélectionner les objets PROXY, utilisez la sélection rapide :

Objet ARXLes propriétés



Objet ARX



Pour éditer des objets spécifiques il faut installer le complément Object Enabler,Page de téléchargement, pour Civil_3d , Vehicule Tracking, Plant_3d…

Pour créé un dessin sans objet PROXY (je ne vous le conseille pas …)
Utiliser export avec la commande AECtoACAD, qui créé un autre DWG avec des objets PROXY décomposés. Attention à la vue courante et au SCU courant…

Pour supprimer les objets proxy, on peut trouver ce programme gratuit sur le site : http://www.cadforum.cz/cadforum_en/dl_file.asp?ID=630  .

à bientôt sur ce blog !
