FeatureCAM

La bibliothèque d’étaux dans FeatureCAM

Dans FeatureCAM, une bibliothèque d’étaux et de mandrin normalisés est accessible, celle-ci se trouve dans les Add-ins (compléments).

Pour ajouter cette bibliothèque de composants, dans les rubans FeatureCAM :
bibliothèque d’étaux dans FeatureCAM

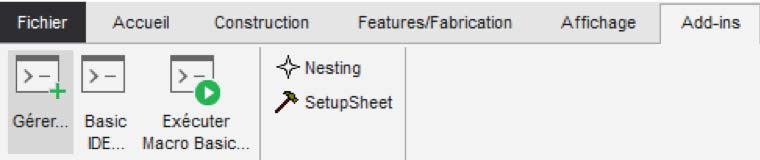

  • Allez dans le ruban Add-ins
  • Puis dans la fonction Gérer

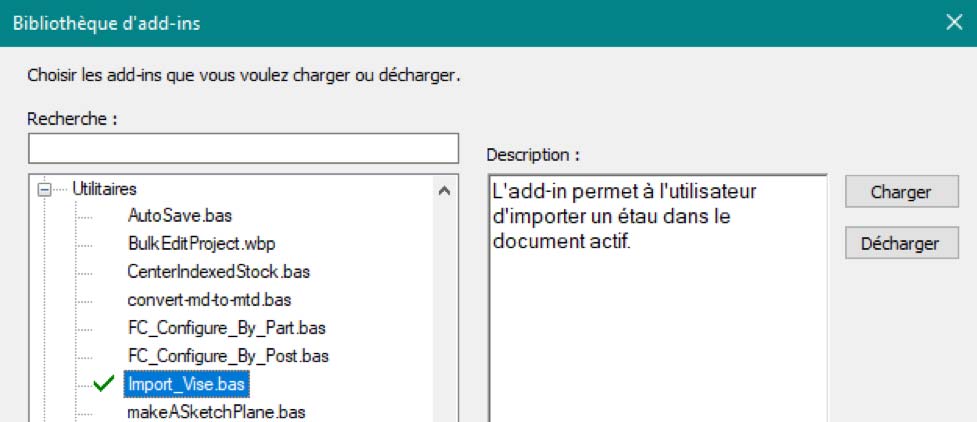

Une fois la page de macro ouverte, allez dans la bibliothèque des macros disponibles.
La Macro Import_Vise.bas se trouve dans l’onglet Utilitaire de l’arborescence.
Sélectionnez-la, et cliquez sur Charger puis sur OK pour valider.

bibliothèque d’étaux dans FeatureCAM

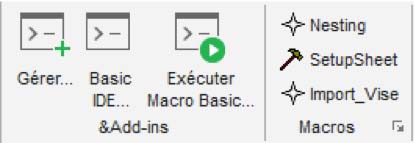

Celle-ci apparait désormais dans le ruban.

etaux3

Comme visible sur l’image, d’autres macro tel que le Nesting ou le Setup_sheet sont disponible



Pour finir, ouvrez une pièce, et lancez la macro, pour accéder à la base de données des éléments de bridage.

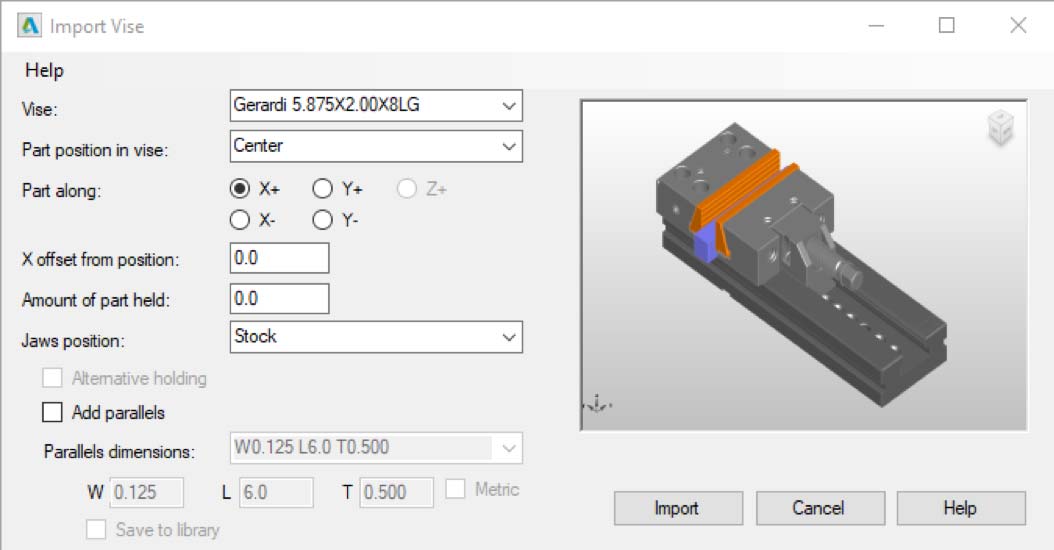

Dans le menu déroulant Vise, vous retrouverez tous les étaux disponibles.

Vous pouvez ajouter en même temps des cales standardisées ou personnalisables, avec la fonction Add parallels.

bibliothèque d’étaux dans FeatureCAM

bibliothèque d’étaux dans FeatureCAM

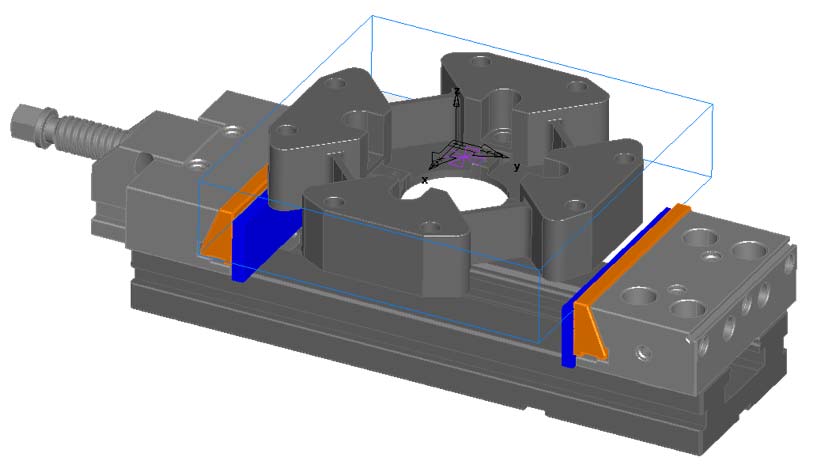

Lorsque l’élément de bridage est positionné, sa position n’est plus éditable depuis la macro.

Il vous faudra utiliser la fonction Transformation pour déplacer les éléments.

Pour information, la macro est modifiable afin que vous puissiez y intégrer votre propre bibliothèque d’étaux.
