Comment bien modéliser les familles REVIT (Mes règles)

Tous les utilisateurs de REVIT doivent, un jour, représenter un élément de construction dans Revit, et nous sommes confrontés à une décision, « Comment représenter ce produit Revit ?

  • Devrions-nous modéliser nous-mêmes cet élément ?
  • Devrions-nous utiliser un bloc générique AutoCAD ? (veuillez ne pas le faire)
  • Devrions-nous parcourir les recoins les plus profonds d’Internet en espérant pouvoir le télécharger l’élément gratuitement ?

Grâce à GOOGLE®, nous cherchons, trouvons ce que nous voulions (ou quelque chose d’assez proche), le téléchargeons et le chargeons dans notre projet.

Le moment de vérité vient ensuite. Cette famille que nous venons de télécharger va-t-elle être construite correctement… ou va-t-elle bloquer notre projet ?

En tant que concepteurs, nous espérons accéder au meilleur. Mais cela pose certaines questions :

  • A quoi devrions-nous pouvoir nous attendre pour un composant donné ?
  •  Quels sont les traits, caractéristiques et fonctions essentiels d’une famille Revit de qualité ?

Pour essayer de répondre à toutes ces questions, voici quelques conseils que j’utilise aujourd’hui.

Aucun message d’avertissement ou exception.

Cela peut sembler évident, mais vous seriez surpris de voir combien de fois cela se produit. Peut-être n’y a-t-il pas d’erreur au premier abord, mais le fichier risque de ne plus fonctionné correctement, dès que vous essayez de modifier ses paramètres.

modéliser les familles REVIT

Des paramètres intuitifs et soignés.

Lorsque nous modélisons une famille, nous n’avons aucun problème pour faire les modifications, car nous sommes le concepteur, mais on oublie souvent qu’une autre personne peut être amené à faire des modifications. Donc il ne faut surtout pas que cette personne se pose ces différentes questions :

  • Où sont les paramètres que je dois éditer ?
  • Sont-ils même inclus ?
  • Sont-ils perdus quelque part dans une liste géante de paramètres, dont nous n’avons pas besoin et qui ne sont là que parce que concepteur s’est un peu laissé emporter ?

Cela peut, très rapidement dégénérer et finalement conduire l’utilisateur à supprimer le modèle, à le dessiner lui-même (perdre deux fois plus de temps)

Il faut donc avoir une caste de paramètres identique à toutes les familles. (Voici un exemple exhaustif que j’utilise)

  • Paramètre commençant par une majuscule
  • Espace remplacer par _
  • Pas d’accent
  • Pas de caractères spéciaux.
  • Longueur et non pas L ou Long

Plans de références, lignes de références ou Esquisses.

Il est, en effet, préférable de piloter des plans ou des lignes de références pour plusieurs raisons :

  • Contraintes plus faciles lors du chargement de la famille dans les projets
  • Contraintes plus faciles, et sans message d’erreurs, lors de l’imbrication de famille. (une contrainte Plan-Plan mieux accepté par REVIT)
  • Utilisation de ces plans ou lignes de référence comme un schéma de conception (Sous cul de référence)
  • Les lignes de références permettent une meilleure approche des cotations d’angle
  • Les cotes pilotant ces plans ou lignes de références sont visibles de suite, au contraire des cotes dans l’esquisse. D’où une meilleure lecture pour les modifications

Famille mono type, avec plusieurs types ou Catalogues de types

Cette question est très importante. Quelle solution prendre ?

S’il s’agit d’une simple famille la réponse est simple, Famille mono type.

Si la famille contient plusieurs types :

  • Une famille par type.
    • Avantage : Poids de la famille
    • Désavantage : Mise à jours des familles.
  • Famille Multi-types.
    • Avantage : Mise à jours de tous les types via un seul fichier
    • Désavantage : Poids de la famille
  • Catalogues de types.
    • Avantage : Pas besoin de REVIT pour l’ajout de types, Mise à jour de la famille et poids de la famille
    • Désavantage : Non visualisation des résultats en directs

Le bon nombre de paramètres.

Nous avons tous eu de mauvaises expériences avec du contenu surchargé avec beaucoup trop de paramètres. (La famille ne sert pas à fabriquer)

Mais en même temps, la famille a besoin de suffisamment de paramètres pour être utile.

La famille doit avoir ces propres matériaux.

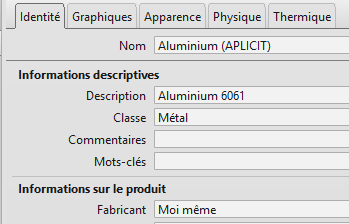

Afin de ne pas interférer sur les matériaux déjà existant dans le projet devant contenir votre famille, il est préférable d’authentifié vos matériaux, par le biais du panneaux identité.

modéliser les familles REVIT

Avoir une taille de fichier maximale.

Personne n’a le temps d’attendre le chargement d’un fichier volumineux. Même dans les cas où une famille nécessite une taille de fichier plus importante, 1 Mo est, pour moi la limite.

Je parle bien de famille modéliser dans REVIT, pour les familles créées à partir de données extérieures, cela est plus compliquer

La famille doit être nettoyée et purgée de tout ce qui est inutile.

Autodesk a fait un bouton pour cela. S’il vous plaît utilisez-le. N’oubliez pas que vos familles peuvent être charger dans des projets de concurrent, pas besoin de leur donner votre savoir-faire.

Prendre en compte les niveaux de détails (LOD).

Les LOD ont une très grande importance dans le poids des familles. Pourquoi faire une famille hyper réaliste, alors qu’elle n’apparaîtras en mode réaliste que lorsque la vue est au 1/10éme?

Inclure des paramètres partagés.

Privilégier les paramètres partagés aux paramètres de types, cela permettra de les retrouvés dans les nomenclatures, « qui peut le plus peut le moins ».



La famille doit inclure des options utiles.

Pour MEP, la famille devrait inclure les connecteurs MEP avec des liens vers la tension, la taille du tuyau, etc. Pour l’éclairage des familles Revit, la famille devrait inclure les fichiers IES.

Modélisation de la famille dans la version REVIT la plus ancienne possible.

Revit n’est pas compatible avec les versions antérieures. Ainsi, une famille modélisée à l’aide de Revit 2016 peut être utilisée dans Revit 2019, mais quelque chose de construit dans Revit 2019 ne peut pas être utilisé en 2016.

Catégorie appropriée.

Une chaise ne devrait pas être dans la catégorie « Modèle générique ».  Et tout n’est pas « Équipement spécialisé ». Une chaise dans « Mobilier ».







Avez-vous un conseil supplémentaire à ajouter à cette liste ? Commentez vos pensées ci-dessous.
