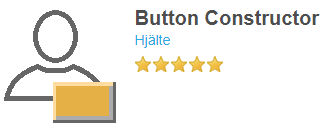

Button Constructor 01



Création de boutons dans le ruban Inventor pour vos règles ilogic externes.





Voici une application GRATUITE qui vous permet d’ajouter au ruban Inventor des icônes iLogic.

L’application s’appelle « Button Constructor » et a été créée par un contributeur régulier de ce site, Jelte de Jong.

Vous pouvez ajouter vos règles iLogic EXTERNES à votre ruban dans Inventor.

Voici quelques explications

Dans l’image ci-dessous, j’ai une règle « Bloquer » disponible depuis le ruban.

Button Constructor 02

Voyons comment arriver à ce résultat à l’aide de ce « complément »

Une fois l’application installée, une nouvelle commande est ajoutée dans le panneau « iLogic » sous l’onglet « Gèrer« . Cette nouvelle commande est appelée Button Constructor.

Button Constructor 03

Des icônes personnalisées peuvent être utilisées avec vos boutons. Ces images doivent être au format PNG, BMP ou ICO.

Les images doivent être au format 32×32 Pixels pour les grands boutons et 16×16 Pixels pour les petits boutons.

Ci-joint les deux images utilisées pour la règle « Bloquer »  Tout Bloquer 32    Tout Bloquer 16

Cliquer sur « Button Constructor » pour charger l’interface.

Button Constructor 04

Sélection de la règle Bloquer.iLogiVb dans le dossier des règles externes (ici C:\CAO_2021\Config 2021\Règles Externes)

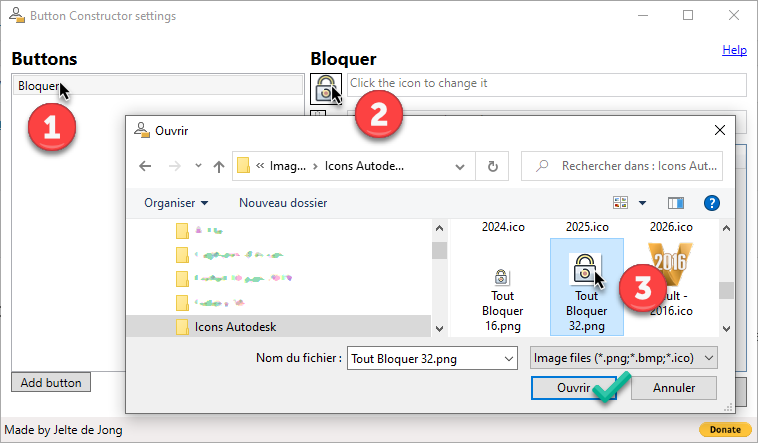

Button Constructor 05-2

Pour habiller le bouton (grand format et petit format

Sélection des images « Tout Bloquer »16 et 32 pixels (ici dans le dossier D:\Philippe\Images\Icons Autodesk)

Button Constructor 06

Pour ajouter le bouton dans le Ruban Assemblage

Sélection de « Bloquer » puis « Add place »

Une fois valider par OK, il faut quitter et relancer Inventor pour recharger le Ruban.

Possibilité de passer en mode Standard ou Grand format pour la taille du bouton.

Button Constructor 07

Ci-dessous le lien de téléchargement de Button Constructor

Button Constructor 01









Utiliser votre compte Autodesk pour le télécharger gratuitement.

Button Constructor 08

Button Constructor 09

Vous pouvez aussi remercier Jelte de Jong.
