Comment afficher une maquette Revit liée sous ACC ?

ACC (Autodesk Construction Cloud) est une plateforme collaborative. Celle-ci permet notamment d’effectuer des liaisons entre les maquette Revit d’un même projet ACC présente dans le module « Docs ».

Il est courant qu’un projet soit composé de plusieurs maquette Revit. Dans ce cas, le workflow consiste à lier les maquettes les unes aux autres pour collaborer. On parle d’une collaboration BIM de niveau 2.



Déposer une maquette à lier sous ACC

Pour cela, il faut que la maquette à lier est été déposé de la manière suivante :

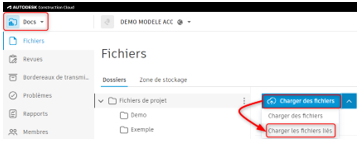

  • Depuis la plateforme ACC, au sein du module « Docs » :
    • Charger les fichiers / Charger les fichiers liés

  • Depuis Autodesk Revit :
    • Onglet « Collaborer», Fenêtre « Gérer la collaboration », Fonction « Collaborer »

  • Choisissez l’option « Dans la gestion de documents BIM 360»

  • Choisissez votre projet ACC puis votre emplacement au sein du module « Docs »
  • Cliquez sur « Initialiser »

Lier une maquette déposé sous ACC

Le principe de la liaison d’une maquette Revit déposée sur la plateforme ACC est le même que pour maquette stocké localement sur votre ordinateur.

  • Onglet « Insérer», Fenêtre « Lier », Fonction « Lier Revit »

Cependant, différents chemins sont possibles pour aller sélectionner la maquette située sur la plateforme ACC.

 OPTION 1 :

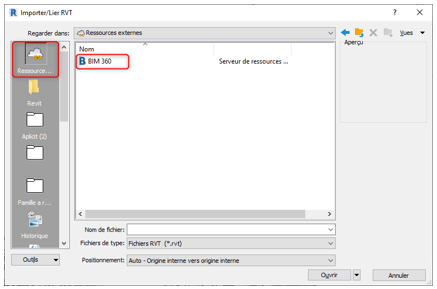

Si vous choisissez d’indiquer le chemin en précisant qu’il s’agit d’une « ressources externe. Le lien va fonctionner sous Revit et sera visible dans votre maquette depuis la plateforme.

Ressources Externes > BIM 360 > Projet ACC > Project File > Dossier

OPTION 2 :

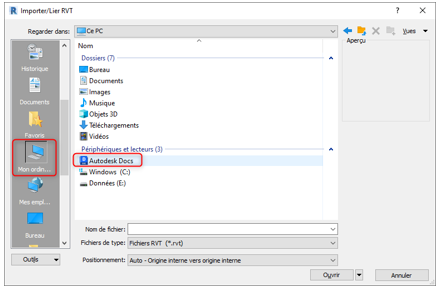

En revanche, si vous choisissez d’indiquer le chemin de manière classique. Le lien va fonctionner sous Revit mais il ne sera pas visible dans votre maquette depuis la plateforme.

Ce PC > Autodesk docs > Compte ACC > Projet ACC > Project File > Dossier



A bientôt sur le blog Aplicit.
