Comment analyser l’orientation des fibres de verre ?

Afin de répondre à certaines exigences mécaniques, les polymères peuvent être chargés par des fibres (verre, carbone, métallique, etc.). Leurs orientations dans la pièce après injection auront un impact sur la déformation et les propriétés mécaniques de la matière. Moldflow permet d’obtenir par défaut l’orientation de la fibre en fonction de la direction d’écoulement :

Une image contenant texte, capture d’écran, ligne, Caractère coloré Description générée automatiquement

Plus la valeur est proche de 1 plus la fibre sera orientée dans la direction de l’écoulement.

Il est cependant possible de modifier la visualisation afin d’obtenir des résultats d’orientation en fonction des différents axes. Pour cela il faut suivre la méthode suivante :

Une image contenant texte, capture d’écran, diagramme, Police Description générée automatiquement

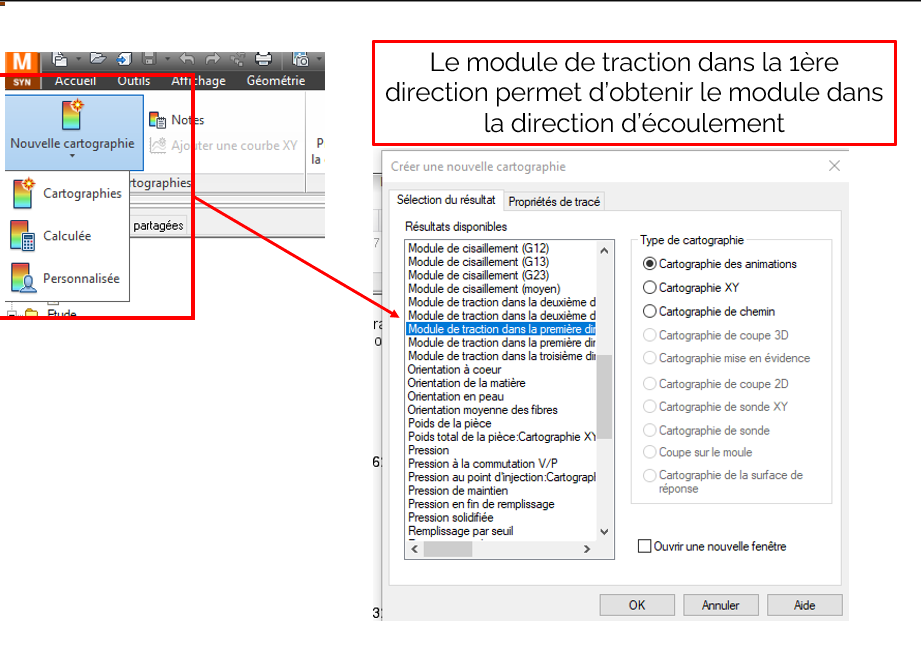

Aussi il est possible d’obtenir le module d’Young de la pièce en fonction de l’orientation de la fibre. Ce résultat n’est pas disponible par défaut, il est donc nécessaire de le créer :

Une image contenant texte, capture d’écran, logiciel, Page web Description générée automatiquement

Une image contenant Caractère coloré, capture d’écran, ligne, conception Description générée automatiquement

Avec ce résultat, une appréciation de la résistance de la pièce peut être obtenue.

Enfin ces informations peuvent être transmises dans un code de calcul mécanique via Autodesk HELIUS.

Pour toutes précisions supplémentaires, n’hésitez pas à nous contacter à notre adresse support : support@aplicit.com
