Comment changer les cotes par défaut dans une famille Revit ?

Lorsque nous modélisons une famille dans Revit, nous constatons que certains gabarits de famille (.rft) possèdent des « cotes par défaut » sur certaines vues.

Pour réaliser une modélisation de manière plus libre, et pour la lecture plus confortable des vues cotées, je vous recommande d’avoir toutes les côtes dans une seule vue.

Prenons cet exemple d’une famille de fenêtre :

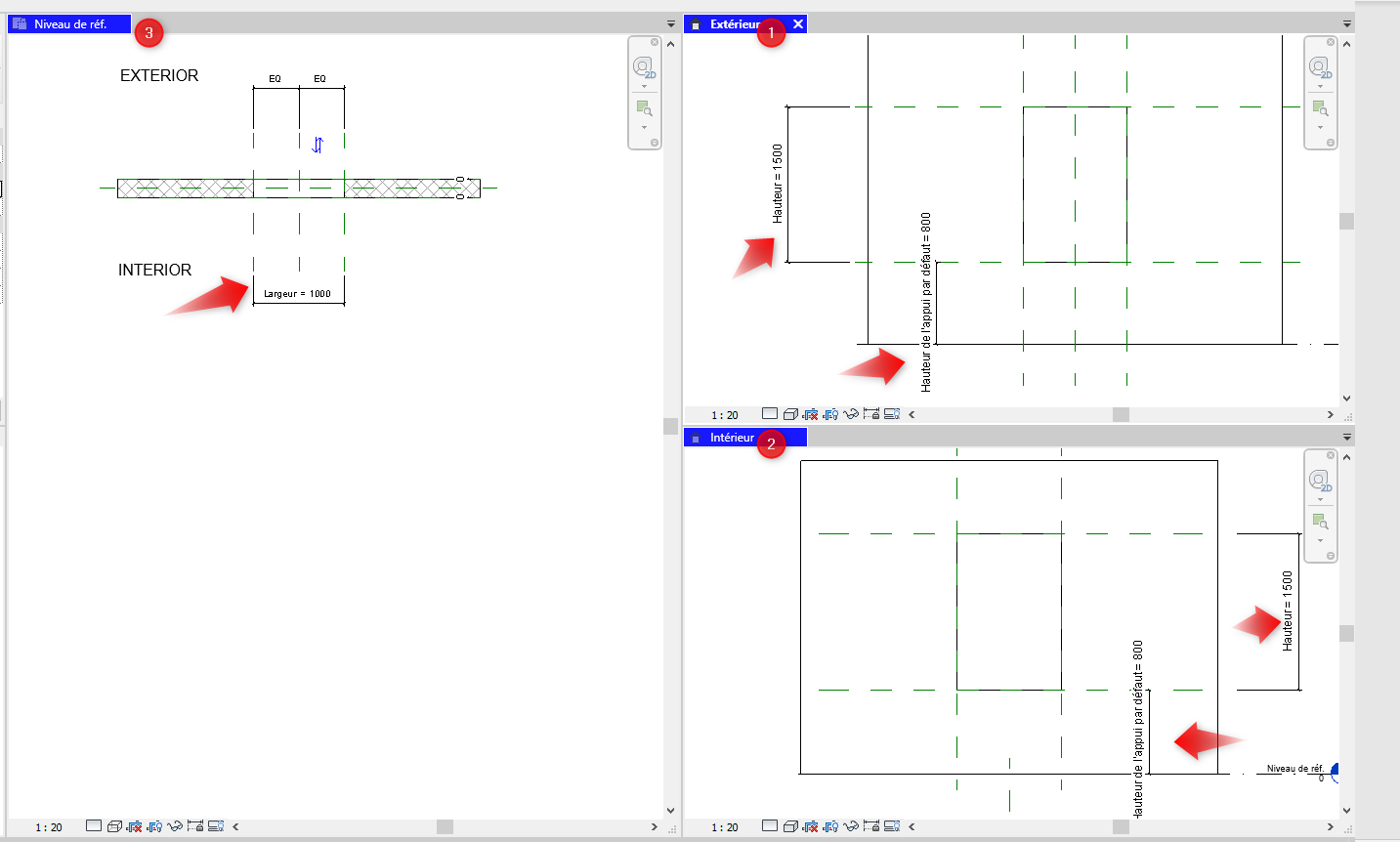

Comme nous pouvons le constater, le gabarit « Fenêtre métrique » contient des cotes par défaut sur ses vues :

  1. Intérieur (Hauteur et Hauteur de l’appui par défaut)
  2. Extérieur (Hauteur et Hauteur de l’appui par défaut)
  3. Niveau de référence (Largeur

Pour un confort de modélisation de notre famille fenêtre, voyons ensemble comment éliminer la cote « largeur » dans la vue niveau de référence, et la créer sur la vue intérieure.

Suivez les instructions suivantes :

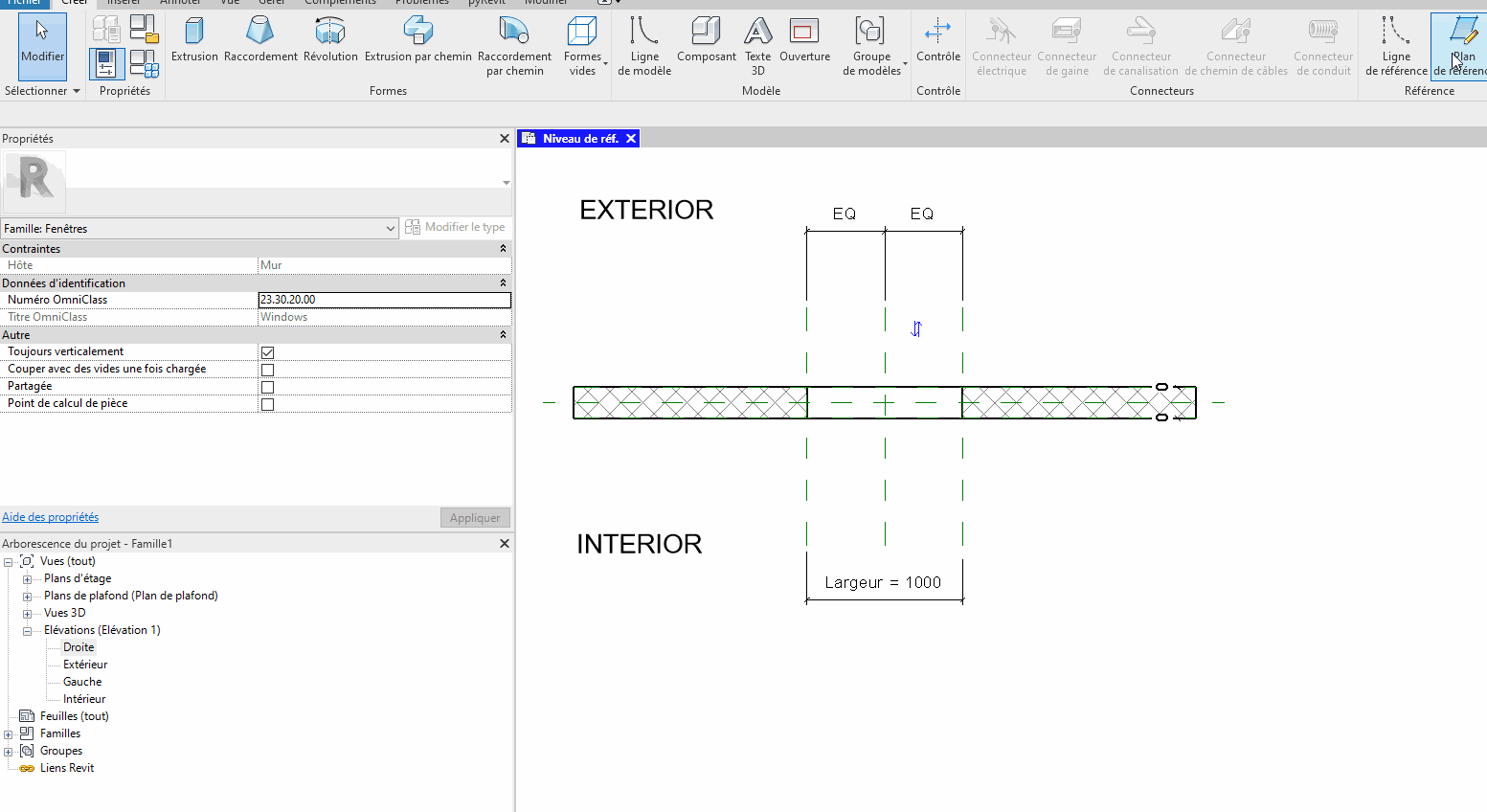

1 Supprimez la cote « Largeur » dans la vue « Niveau de référence ».

Dessinez un plan de référence

Attachez la cote largeur à ce nouveau plan de référence

Effaçez le plan de référence

2.-

Allez à la vue « Intérieur »

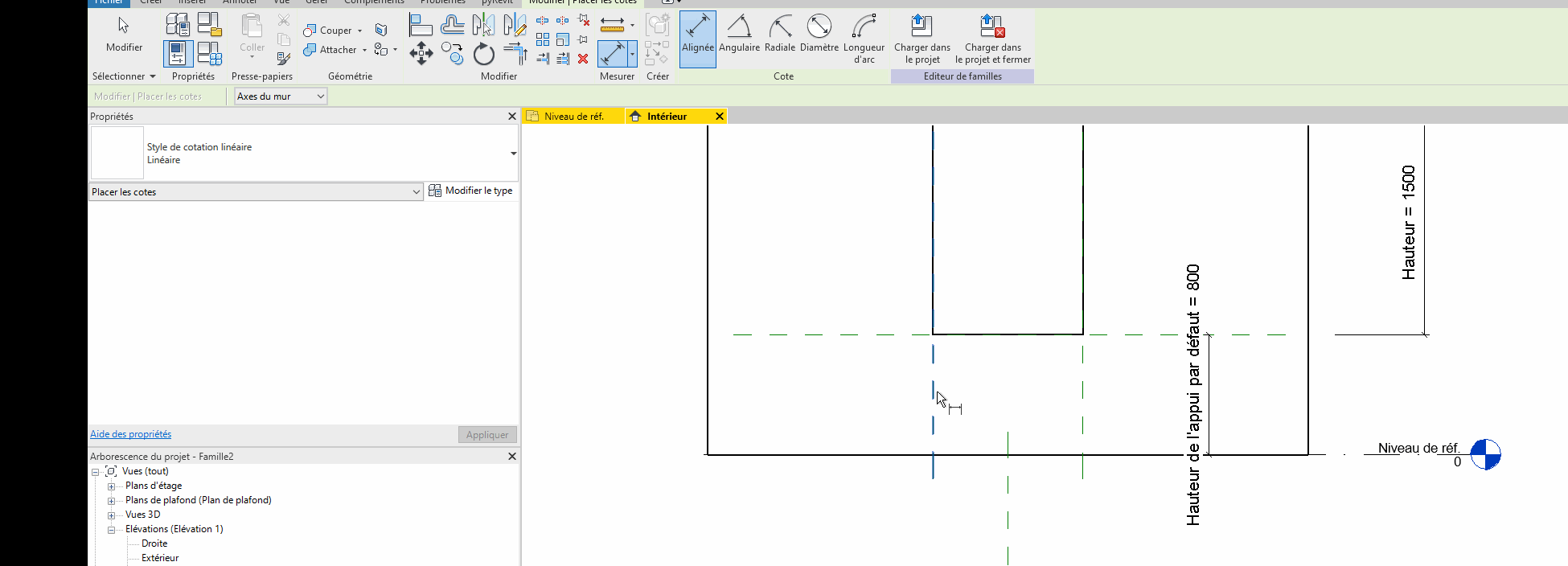

Créez la cote « largeur » dans la vue intérieure :

Tracez la cote largeur et donnez-lui le paramètre « largeur »,

puis cadenassez comme dans l’image suivante.

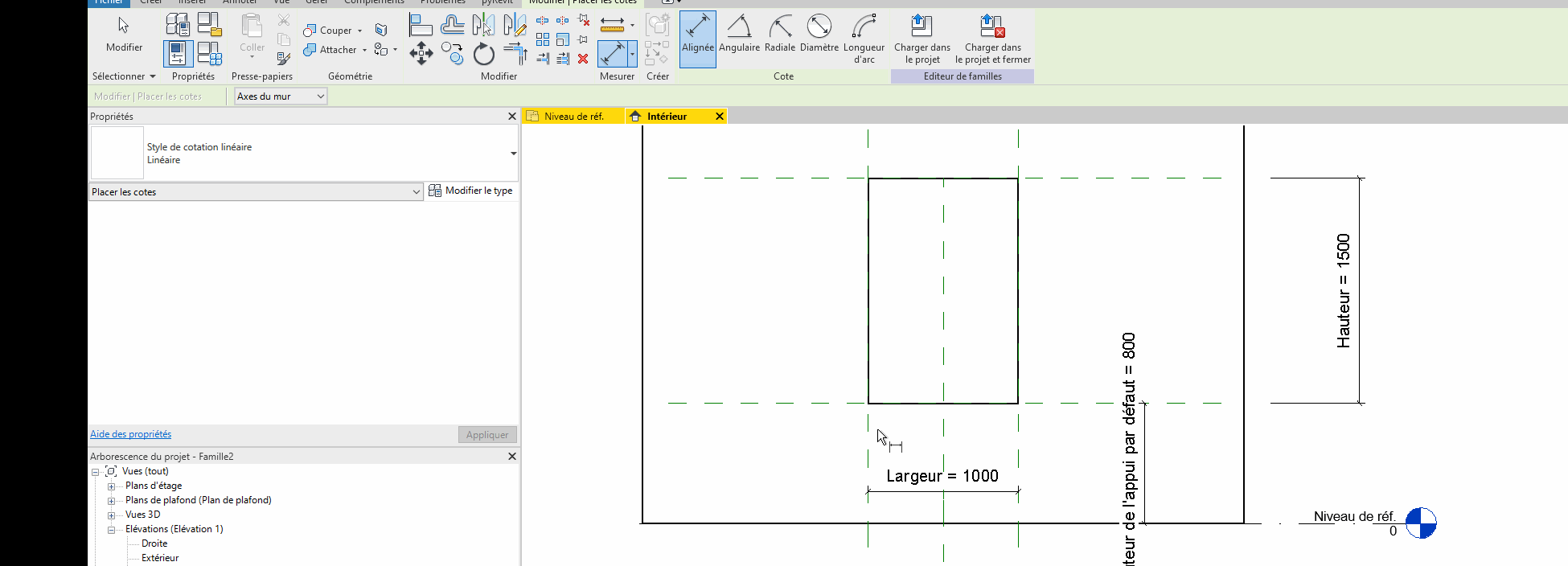

Finalement, Tracez une cote d’équidistance et cadenassez.

Maintenant vous êtes prêt à modéliser confortablement votre fenêtre Revit.
