Comment changer les unités d’un paramètre dans Inventor.

Comment changer les unités d’un paramètre dans Inventor pour par exemple faire évoluer un réseau de perçages en fonction d’un paramètre de longueur ?

paramètre Inventor

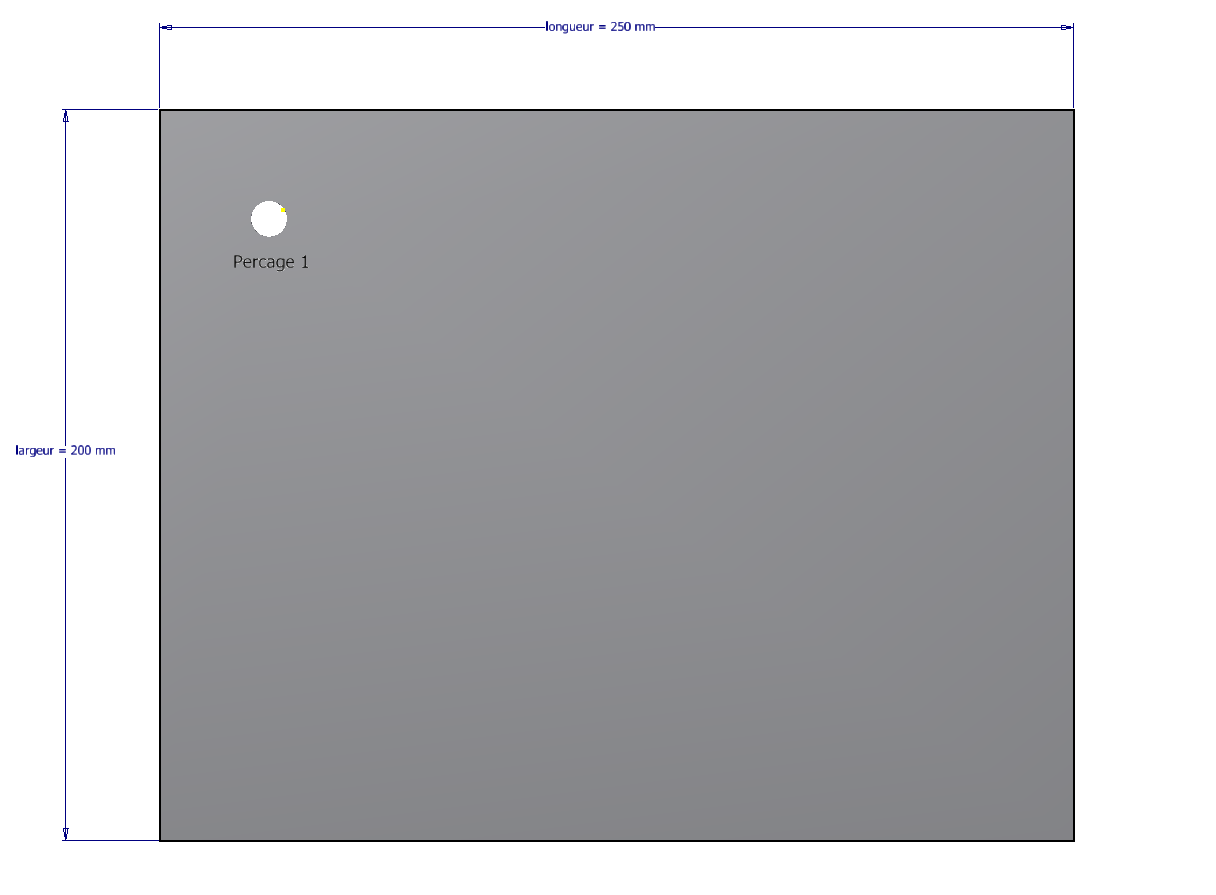

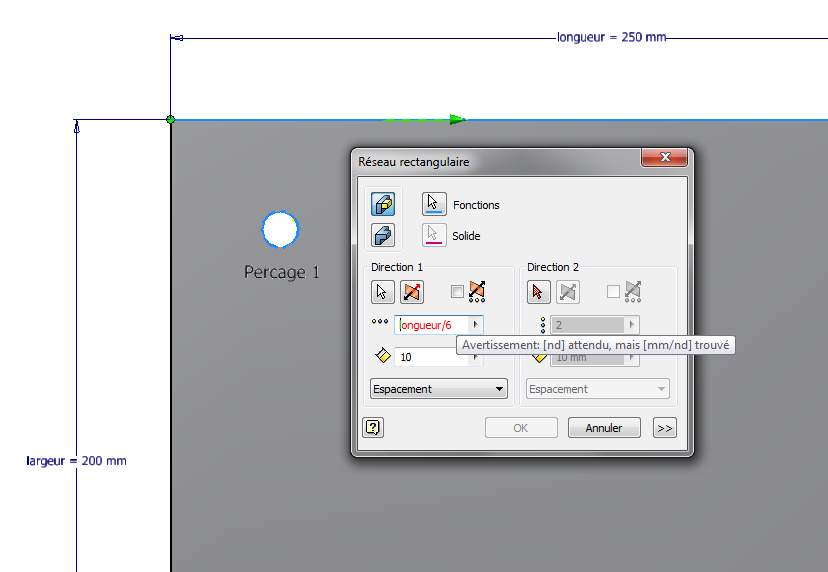

Nous voulons répéter le perçage 1 en fonction du paramètre  « longueur ». Le problème ici est qu’Inventor attend pour variable du nombre de trou une valeur sans unités (nd : non défini dans Inventor), alors que le résultat du paramètre Longueur (qui est en mm) divisé par un nombre quelconque sera toujours en mm.

paramètre Inventor













Pour résoudre ce problème nous allons modifier les unités du paramètre « longueur » pour le calcul de l’équation.

Pour cela il faut utiliser un opérateur ; ici « isolation » :
ISOLATE (Longueur ; mm ; nd)
ISOLATE (Expression ; unité actuelle ; unité désirée)

paramètre Inventor

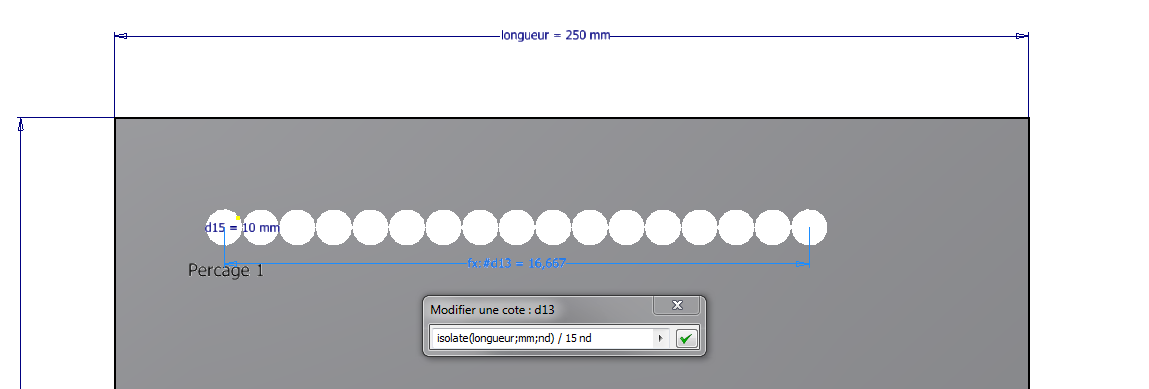

Ici nous demandons que le nombre de trous soit égal à la longueur divisée par 15.
