Comment créer un réseau avec une source lumineuse dans une famille RFA?

A noter que : dupliquer la source lumineuse et créer un groupe du luminaire, comprenant la source lumineuse, ne fonctionnera pas.

1/ La solution est de créer dans un premier temps une famille imbriquée du luminaire avec la source lumineuse :

A savoir que pour trouver la source d'éclairage dans une famille luminaire > Cocher "Source d'éclairage" dans la fenêtre "Catégorie et paramètre de familles"

2/Dans un second temps, créer le réseau dans la famille hôte :

- Imbriquer la famille de luminaire dans une famille hôte à paramétrer

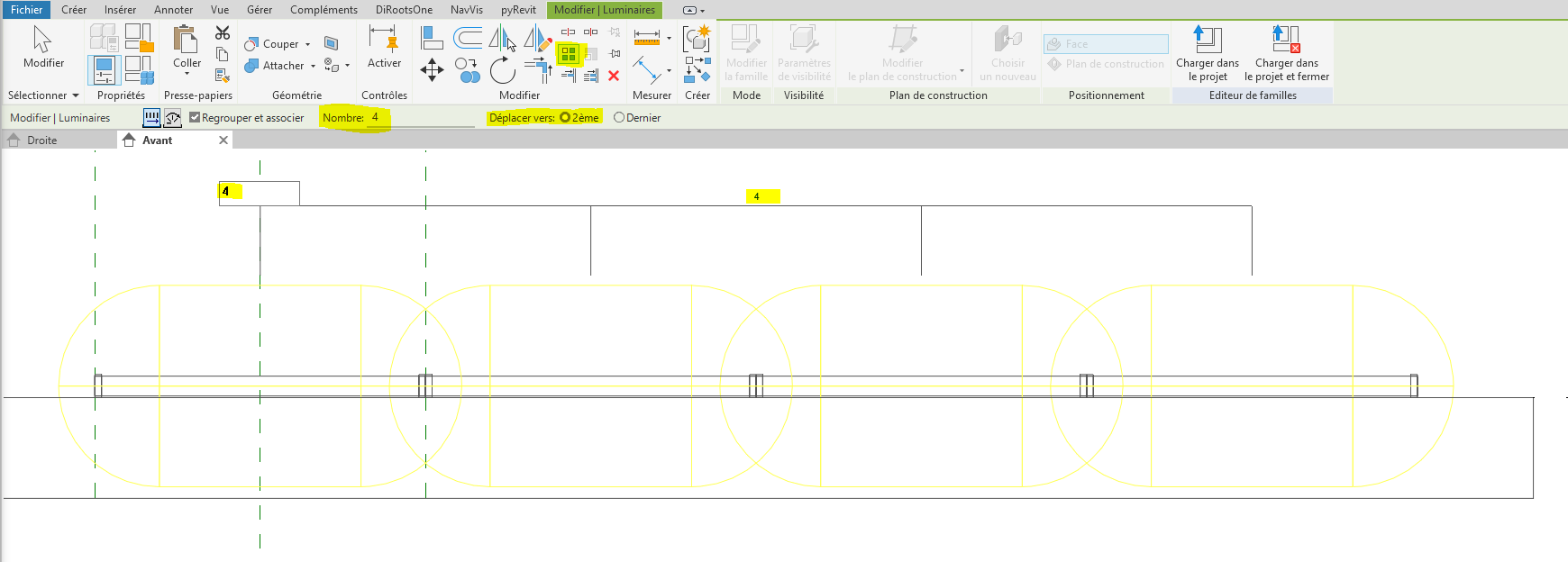

- Une fois imbriquée créer le réseau à l'aide de l'outil réseau.
Dans l'exemple joint nous allons créer un réseau du 1er au 2ème point de base du luminaire.
Une fois créé, le réseau génère une côte et des groupes de luminaires.

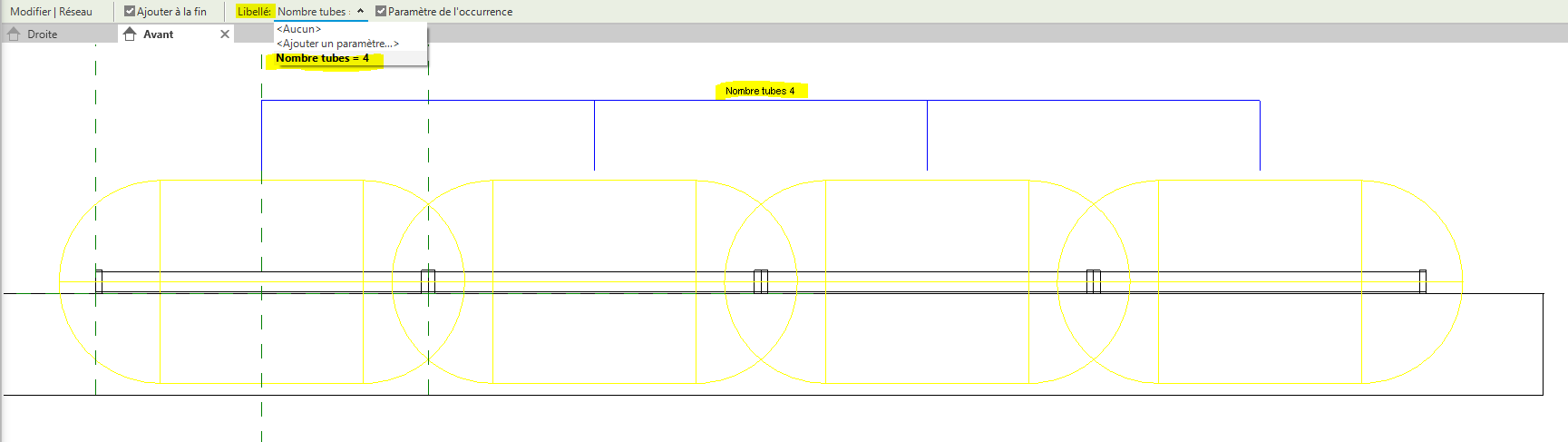

- Il ne reste plus qu'à affecter un libellé à la côte.
Dans l'exemple joint on le nomme "nombre tubes".

Vous pouvez désormais modifier le nombre de luminaires à votre guise grâce à votre réseau tout en conservant la source lumineuse.
