Comment effectuer un rendu Inventor sans le fond d’écran ?

Si vous souhaitez utiliser un rendu Inventor pour vos documentations techniques ou commerciales ou même pour vos revues de conception. Il vous est peut être déjà arrivé de faire une capture d’écran. Mais l’inconvénient c’est le fond d’écran qui apparait et peut polluer la présentation.

Il est possible de cocher Couche Alfa dans les options de sortie de l’image (.png) du rendu réaliste d’Inventor Studio.
Alors, l’image de rendu est ainsi enregistrée sans arrière plan. Ce sera très rapide de l’intégrer dans un Power Point ou document Word etc…

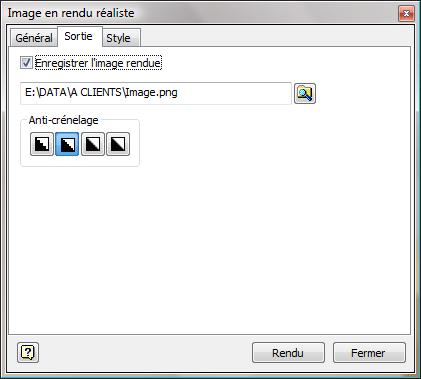

Allez ensuite dans Inventor Studio pour effectuer une image en rendu réaliste. Dans l’onglet Sortie, cocher Enregistrer l’image rendue.

inventor 2010

Maintenant, cliquez sur le bouton (Explorateur Windows) pour spécifier l’emplacement du fichier et le type PNG.

inventor 2010

Cliquez ensuite sur Options afin de cocher Couche alfa.

inventor 2010

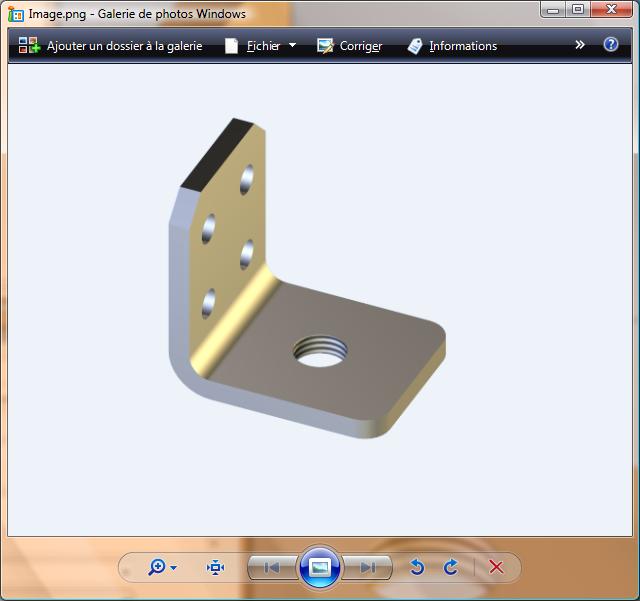

Et voici le résultat !

inventor 2010
