Autodesk Inventor est un programme complet et complexe qui fait parfois ce que l'on attend de lui, mais à d'autres moments, vous devez configurer quelques paramètres pour obtenir une information aussi évidente que l'encombrement de la mise à plat d'une tôle, par exemple.
Si tel est votre cas, vous devrez utiliser les paramètres et les iPropriétés personnalisées pour résoudre cette demande.

Où pouvez-vous trouver ces données ?

La première étape pour extraire les valeurs de l'encombrement de tout modèle généré avec un fichier de type tôle est d'obtenir la mise à plat physique de la pièce au moyen de sa commande correspondante :

Ensuite, dans le navigateur de la mise à plat, cliquez à droite et sélectionnez Etendue...

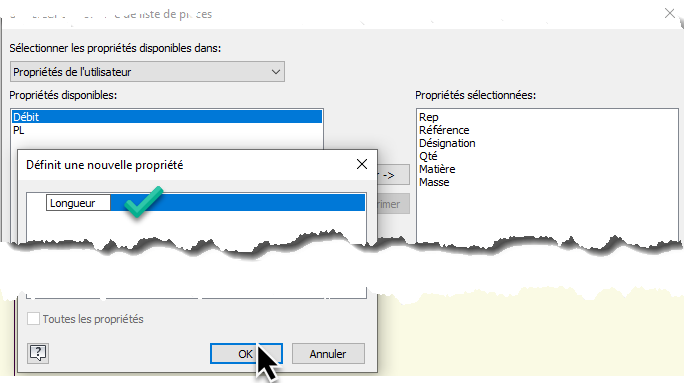

Pour recenser ces données dans la liste de coupe, vous devez générer au préalable une iPropriété personnalisée.
Si l'obtention de l'encombrement de pièces de chaudronnerie / Tôle doit être une constante dans votre travail avec Inventor, je vous recommande de personnaliser un modèle (Gabarit) afin de ne pas avoir à répéter cette procédure à l'infini.

Quels sont les paramètres dont vous avez besoin pour créer des propriétés personnalisées ?

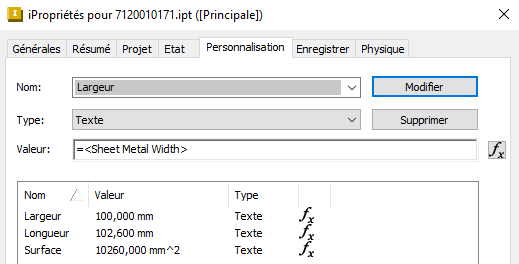

Accédez aux propriétés de la pièce et, dans l'onglet Personnalisé, tapez ce qui suit dans le champ Valeur :

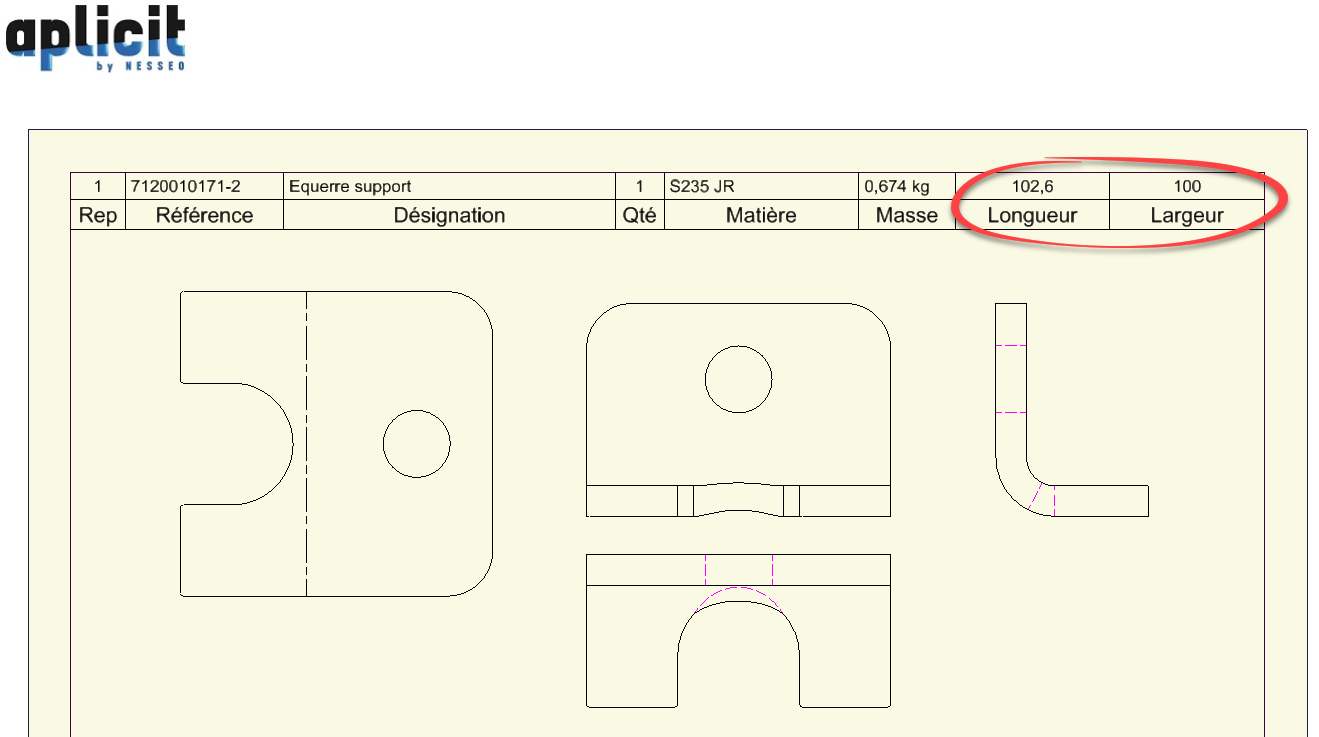

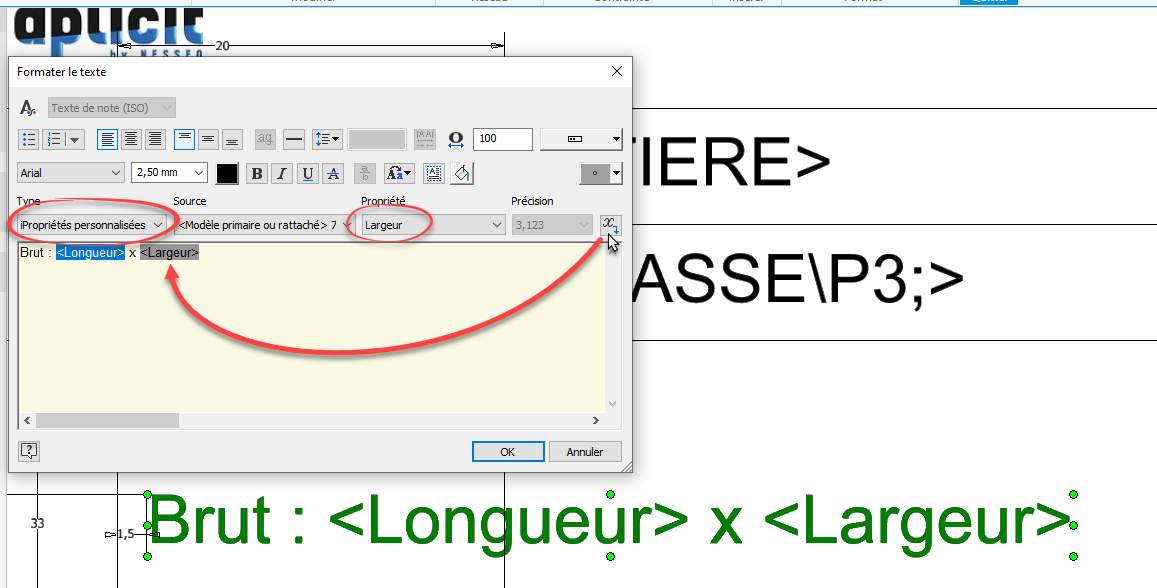

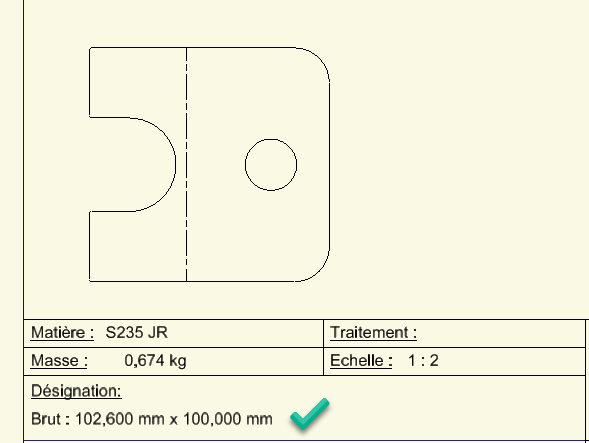

Retranscription dans un cartouche ou liste de pièces en mise en plan
