Pour faire suite à l'article précédent consacré à Autodesk Simulation Mechanical, nous allons décrire dans ce présent article l'onglet relatif aux options d'analyse du logiciel.

Onglet : Importation CAO

Au lancement de l'interface, ces informations ne sont pas directement accessibles à l'utilisateur.

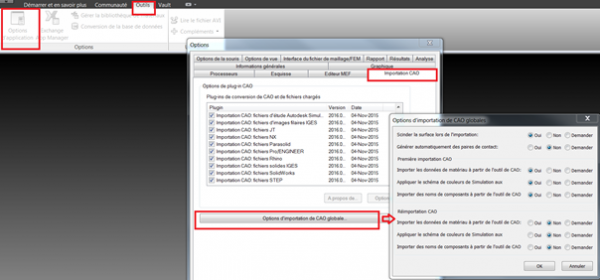

Nous rappelons que pour pouvoir y accéder, il faut aller dans le menu suivant :
Menu Outils - Options d'applications

Ce menu permet donc de définir différentes options pour décrire au mieux les géométries importées, et surtout leur traitement effectif dans Autodesk Simulation Mechanical.
Voici la description de tous ces menus

Pour décrire le type des réponses possibles :

Oui, veut dire appliquer la fonction décrite à gauche automatiquement
Non, veut dire NE PAS appliquer la fonction décrite à gauche automatiquement
Demander : à chaque import CAO, le logiciel vous demandera s'il doit ou non appliquer la fonction en question.

Voici un descriptif de toutes les fonctions proposées

Scinder la surface lors de l'importation :

Imaginez l'import d'un assemblage de ce type

Par défaut (c'est-à-dire si la réponse non est activée pour cette option), le découpage de surface sera selon ce qui suit

C'est-à-dire qu'indépendamment de la pièce rouge, la surface supérieure de la pièce verte sera unique. Ce qui ne permettrait pas par exemple l'application d'un chargement surfacique sur la seule partie libre.

Et donc on aurait cela (ce qui n'est pas très physique)

Par contre, si la fonction « scinder les surfaces » est activée lors de l'import,
